Cách nối dây điện vào ổ cắm chuẩn kỹ thuật

Chu Văn An

Đấu nối dây điện vào ổ cắm là thao tác thường gặp trong quá trình lắp đặt, thi công, sửa chữa, bảo trì hệ thống điện tòa nhà. Dưới đây là cách kết nối dây nguồn vào ổ cắm một cách an toàn và nhanh chóng để bạn có thể chủ động bảo trì lưới điện của mình.

Chuẩn bị những dụng cụ cần thiết

Trước khi cắm dây nguồn vào ổ cắm, bạn cần chuẩn bị những dụng cụ, thiết bị cần thiết sau:

• ổ cắm mới: Chọn loại phù hợp với mục đích của bạn từ các thương hiệu nổi tiếng.
• Dao, kéo và kìm để tuốt dây điện: Dùng để cắt và tước lớp cách điện của dây dẫn.
• tuốc nơ vít: Để tháo, vặn vít bên trong ổ cắm hoặc phích cắm.
• Máy thử điện: Kiểm tra dòng điện trước và sau khi kết nối.

Hướng dẫn cách cắm dây nguồn vào ổ cắm tiêu chuẩn kỹ thuật

Cách nối dây vào ổ cắm không đòi hỏi trình độ chuyên môn cao về điện nên khi cần thay thế, sửa chữa ổ cắm cũ, bạn có thể thực hiện tại nhà theo quy trình dưới đây.

Bước 1: Ngắt nguồn điện

Đây là nguyên tắc an toàn điện quan trọng nhất. Đảm bảo cầu dao chính hoặc cầu dao nhánh ở những khu vực cần làm việc đã được tắt. Tất nhiên, bạn có thể sử dụng máy kiểm tra điện để kiểm tra xem dây có còn hoạt động hay không.

Bước 2: Tước dây

Dùng dao, kéo hoặc dụng cụ tuốt dây chuyên dụng để tước 2-3 cm lớp cách điện ở đầu mỗi dây. Quá trình tước cần phải được thực hiện cẩn thận để không ảnh hưởng đến lõi đồng dẫn điện bên trong. Đối với dây nhiều sợi, lõi ở hai đầu dây có thể gập lại hoặc xoắn lại để việc siết chặt dễ dàng hơn.

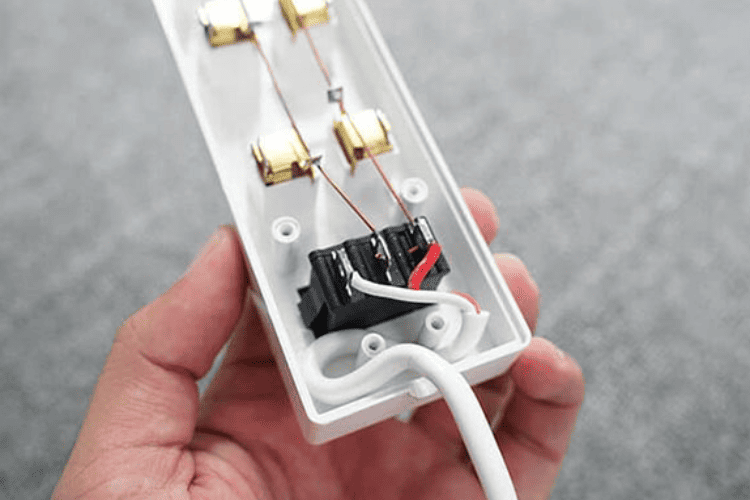

Bước 3: Tiếp tục nối dây

Sử dụng tuốc nơ vít để nới lỏng vít trên thanh kim loại của ổ cắm. Sau đó luồn hai đầu dây đồng đã tước vào hai lỗ trên thanh kim loại rồi dùng tuốc nơ vít siết chặt các vít để cố định mối nối.

Ổ cắm thường có hai kiểu: 2 lỗ hoặc 3 lỗ. Để tránh nối nhầm, xin lưu ý:

• Với ổ cắm 2 lỗ: Thường được sử dụng cho các thiết bị không cần nối đất nên chỉ có 2 dây: pha và trung tính. Bạn chỉ cần cắm 2 dây tương ứng của dây nguồn 2 lõi vào 2 đầu dương và âm của ổ cắm.

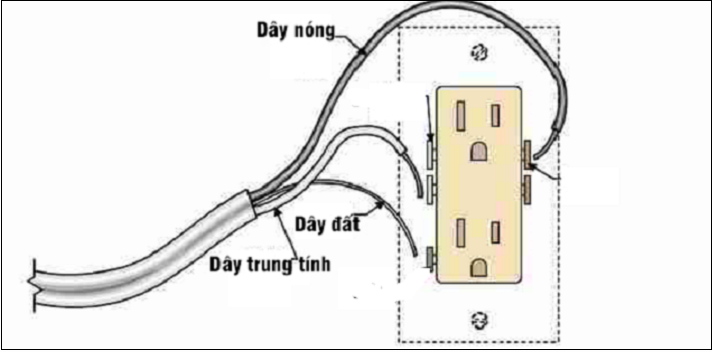

• Với ổ cắm 3 lỗ: Sẽ có thêm một lỗ cho dây nối đất. Vì vậy, dây nóng từ dây nguồn cần nối vào lỗ có ký hiệu L (Line), dây lạnh từ dây nguồn đi vào lỗ có ký hiệu N (neutral), còn dây nối đất đi vào lỗ còn lại, thường được đánh dấu bằng ký hiệu ba đường ngang.

Bước 4. Lắp lại nắp ổ cắm

Sau khi hoàn thành các bước nối dây và kiểm tra kết nối bằng cách kéo nhẹ, đóng nắp ổ cắm và siết chặt các vít bằng tuốc nơ vít. Điều này hoàn thành cách kết nối dây nguồn với ổ cắm.

Hướng dẫn nối dây vào switch

Nguyên tắc cơ bản khi đấu dây vào công tắc là chỉ nối dây 1 pha vào công tắc, dây trung tính sẽ nối vào thiết bị điện.

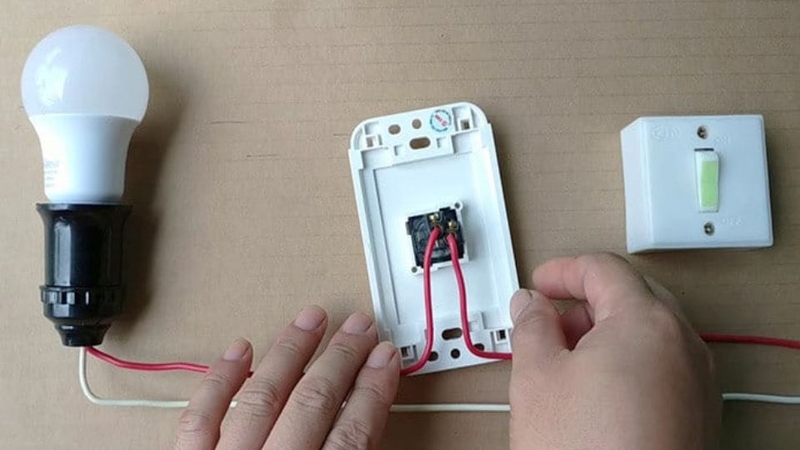

Cách nối dây vào 1 công tắc và 1 bóng đèn

Đây là mạch cơ bản nhất trong điện dân dụng. Nguyên tắc của nó là:

• Đường pha (L): Dây nguồn sẽ được nối vào 1 chân của công tắc.
• Dây đầu ra bóng đèn: Từ chân còn lại của công tắc sẽ có một sợi dây nối với đầu bóng đèn.
• Dây trung tính (N): Cắm nguồn điện vào đầu kia của bóng đèn.

Bạn cần chuẩn bị 1 bộ công tắc, 1 đui đèn, bóng đèn, dây điện, kéo, tua vít, bút thử điện và băng dính cách điện.

Các bước thực hiện tiêu chuẩn bao gồm:

• Bước một: Tắt toàn bộ nguồn điện.
• Bước 2: Dùng kìm bóc khoảng 1-1,5cm phần vỏ ở đầu dây.
• Bước 3: Các dây nóng từ nguồn điện sẽ được nối vào các chân tương ứng trên công tắc. Tiếp theo, dây nóng từ công tắc sẽ được nối vào một chân của đui đèn, chân còn lại của đui đèn sẽ được nối với dây nguội từ nguồn điện.
• Bước 4: Siết chặt các vít trên công tắc để đảm bảo kết nối. Đảm bảo kết nối không bị lỏng nhưng cũng không quá chặt.
• Bước 5: Lắp công tắc vào ổ cắm trên tường hoặc bảng điện và bật lại cầu dao để kiểm tra hoạt động của công tắc.

Cách đấu dây 2 công tắc và 1 ổ cắm

Bước một: Chuẩn bị các dụng cụ cần thiết gồm 2 công tắc, 1 ổ cắm, bóng đèn, dây điện và các dụng cụ điện khác. Đảm bảo ngắt kết nối nguồn trước khi thực hiện kết nối.

Bước 2: Xác định chức năng của các loại dây khác nhau

• Dây nguồn: có chức năng dẫn điện từ nguồn điện vào tủ điện.
• Dây điều khiển: Dùng để dẫn điện từ bảng điện tới công tắc.
• Dây nguồn ra: Có nhiệm vụ dẫn điện từ bảng điện tới ổ cắm.

Bước 3: Kết nối dây.

Dùng kìm bóc khoảng 1-1,5cm lớp vỏ cách điện ở đầu dây.

• Dây pha dây: Kết nối dây nóng với nguồn điện và chân L của ổ cắm. Tiếp theo, dùng một đoạn dây ngắn nối chân đó của ổ cắm với chân đầu vào chung của cả hai công tắc (thường có nhãn L).
• Dây trung tính: Kết nối từ nguồn điện đến chân còn lại của ổ cắm. Dây này cũng sẽ nối trực tiếp với chân còn lại của bóng đèn.
• Dây nối đất: Nếu ổ cắm có chân nối đất, hãy nối dây này với dây tương ứng từ nguồn điện.
• Chuyển đổi dòng đầu ra: Nối một dây từ chân ra của công tắc 1 với một đầu của bóng đèn 1. Tương tự, nối một dây từ chân ra của công tắc 2 với một đầu của bóng đèn 2. Dây lạnh sẽ được nối vào hai đầu còn lại của hai bóng đèn.

Bước 4: Siết chặt các vít tại các kết nối để cố định bảng điện vào tường. Cuối cùng, đóng cầu dao lại và kiểm tra hoạt động của 2 công tắc và 1 ổ cắm.

Cách kết nối dây nguồn với phích cắm

Trên thị trường có rất nhiều loại phích cắm khác nhau nhưng quá trình kết nối không khác nhau nhiều. Bạn có thể tham khảo cách kết nối bên dưới.

Cách nối dây nguồn vào phích cắm dẹt 2 chân

• Bước một: Ngắt toàn bộ nguồn điện vào khu vực cần kết nối.
• Bước 2: Chuẩn bị đầy đủ phích cắm, dây điện, tua vít, kìm đặc biệt, găng tay cách điện và các dụng cụ kết nối, cách điện khác.
• Bước 3: Dùng tuốc nơ vít tháo 2 phần của phích cắm.
• Bước 4: Cắt các đầu của dây bằng kéo. Sau đó dùng kìm chuyên dụng tách một đoạn vỏ dây khoảng 2cm. Đối với dây có nhiều dây đồng nhỏ trong lõi, bạn có thể siết chặt lõi đồng ở đầu dây bằng tay.

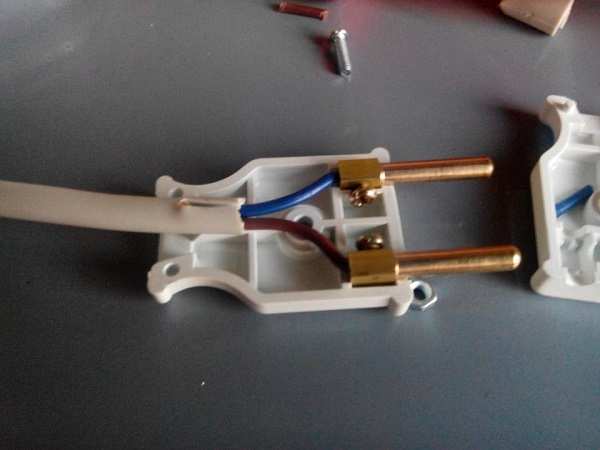

• Bước 5: Nới lỏng các vít ở 2 thanh đồng trong phích cắm. Chèn lõi dây xoắn vào 2 lỗ trên thanh kim loại và siết chặt bằng tuốc nơ vít.
• Bước 6: Lắp lại nắp nhựa của phích cắm và cố định nó bằng các vít bạn đã tháo trước đó.

Cách kết nối dây nguồn vào phích cắm 3 chân

So với phích cắm dẹt, phích cắm ba chân có thêm một lõi nối đất. Đối với loại phích cắm này tốt nhất nên sử dụng dây nguồn 3 lõi.

Các bước thực hiện cũng tương tự như trên, ở bước đấu dây bạn lần lượt luồn 3 sợi dây vào 3 lỗ tương ứng trên phích cắm. Sau đó siết chặt nó bằng tuốc nơ vít và bạn đã hoàn tất.

Lưu ý cách cắm dây nguồn vào ổ cắm

Không chỉ cách nối dây nguồn vào ổ cắm mà khi kết nối với công tắc hoặc phích cắm, bạn cũng cần lưu ý:

• Luôn kiểm tra dòng điện trước và sau khi kết nối để tránh cho người vận hành gặp những tai nạn điện nguy hiểm.
• Tuân thủ nghiêm ngặt các quy trình kết nối tiêu chuẩn để đảm bảo thiết bị hoạt động bình thường.
• Vỏ nhựa trên ổ cắm, phích cắm, công tắc cần phải được cố định cẩn thận để tránh bị lỏng hoặc rơi ra trong quá trình sử dụng.
• Ưu tiên các thiết bị điện của các thương hiệu, đại lý uy tín để đảm bảo an toàn và tuổi thọ cao.

Một số câu hỏi về cách cắm dây nguồn vào ổ cắm

Câu hỏi 1: Tại sao ổ cắm không có điện?

hồi đáp: Có nhiều nguyên nhân khiến ổ cắm không hoạt động sau khi cắm vào dây nguồn:

• Khớp lỏng lẻo và tiếp xúc kém
• Kết nối phân cực sai
• Quá trình siết ốc vít khiến lõi dây bị đứt
• Ổ cắm không có điện…

Bạn sẽ cần phải kiểm tra lại để xác định cách khắc phục phù hợp.

Câu 2: Dây pha, dây trung tính, dây nối đất của dây nguồn nối vào ổ cắm nằm ở đâu?

hồi đáp: Dây pha (thường có màu nâu/đỏ) sẽ nối với chân được đánh dấu L trên ổ cắm. Dây trung tính có màu đen/xanh nối với chân cắm có ký hiệu N. Dây nối đất (dải xanh vàng/dải vàng xanh) sẽ được nối vào chân cắm có ký hiệu 3 đường ngang.
