Cách nối dây điện chắc chắn và chuẩn kỹ thuật

Chu Văn An

Khi làm việc với các thiết bị điện, bạn sẽ thường gặp phải tình huống cần mở rộng hệ thống hoặc sửa chữa dây nguồn bị hỏng. Lúc này phải áp dụng công nghệ đi dây điện. Để hiểu rõ hơn về cách đấu nối dây theo tiêu chuẩn kỹ thuật, bạn có thể theo dõi bài viết chi tiết sau đây của KTH ELECTRIC.

Yêu cầu kỹ thuật đi dây điện

Đấu dây là kỹ thuật nối hai hoặc nhiều dây lại với nhau để đảm bảo dòng điện chạy qua hệ thống điện an toàn, ổn định, từ đó kết nối nhiều thiết bị vào cùng một nguồn điện hoặc thiết lập lại mạch điện nếu dây bị đứt.

Có nhiều cách đơn giản để hoàn thành việc kết nối dây điện trong nhà bạn. Tuy nhiên, để đảm bảo quá trình đấu nối dây điện đúng tiêu chuẩn, cần phải tuân thủ một số yêu cầu sau:

• Tắt nguồn: Trước khi thực hiện bất kỳ hoạt động bảo trì, xây dựng hoặc lắp đặt nào, hãy đảm bảo rằng tất cả nguồn điện đã được ngắt.
• Chọn tiết diện dây dẫn thích hợp: Mặt cắt dây dẫn phải có khả năng chịu tải phù hợp với công suất hệ thống và phù hợp với các dây dẫn được đấu nối.
• Phân biệt rõ ràng giữa dây pha và dây trung tính: Dây dẫn pha và dây trung tính thường được mã hóa màu theo quy tắc cuộn dây. Không bao giờ kết nối hai dây này không đúng cách để tránh bị điện giật hoặc khiến thiết bị không hoạt động bình thường.
• Làm sạch lõi: Lớp oxit, bụi bẩn, dầu mỡ bám trên lõi dây dẫn điện phải được loại bỏ trước khi đấu nối để đảm bảo dòng điện không bị chập chờn.
• Thắt chặt kết nối: Đảm bảo các kết nối được siết chặt đúng cách bằng cách sử dụng kỹ thuật kết nối phù hợp và tránh các kết nối lỏng lẻo hoặc siết quá chặt, cả hai điều này đều có thể ảnh hưởng đến dòng điện.
• Đảm bảo cách điện: Sau khi kết nối, kết nối cần được cách nhiệt cẩn thận để tránh rò rỉ gây nguy hiểm đến tính mạng người dùng.

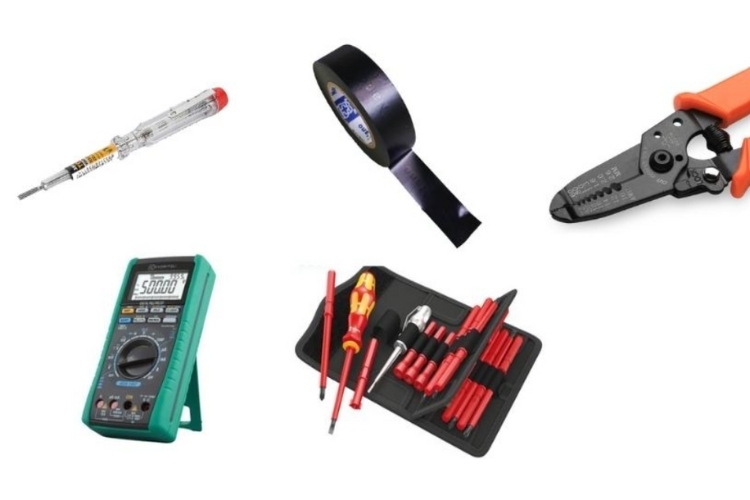

Chuẩn bị sẵn dụng cụ để nối dây

Dưới đây là những công cụ cơ bản để kết nối dây một cách chính xác.

• Dao/kìm để tháo vỏ dây điện
• Băng cách điện màu đen hoặc trong suốt
• Tuốc nơ vít, bút thử điện
• Đồng hồ kẹp/đồng hồ vạn năng
• Găng tay cách điện, ủng cao su

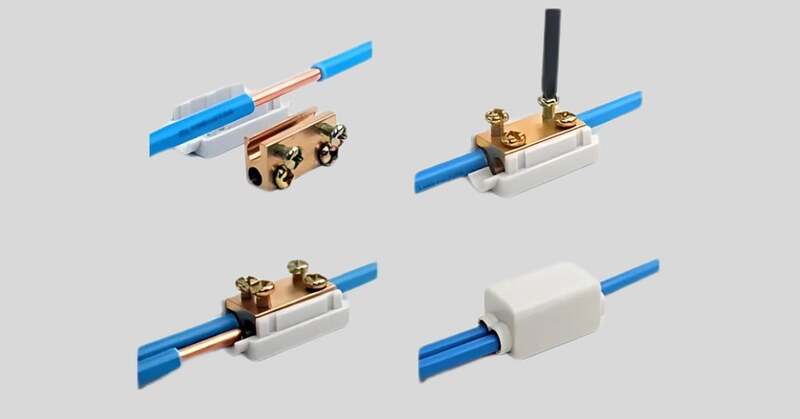

• Hộp nối, đầu nối (nếu cần)

LƯU Ý: Nếu bạn tự tin vào kỹ năng nối dây của mình, bạn có thể chuẩn bị sẵn một công cụ đa năng dự phòng để chủ động nếu hệ thống của bạn gặp sự cố.

Hướng dẫn cách nối dây thông qua các kết nối cơ bản

Hiện nay có 3 loại kết nối dây cơ bản được sử dụng phổ biến là: kết nối trực tiếp, kết nối nhánh và kết nối vít. Quy trình kết nối dây điện tiêu chuẩn cho mỗi kết nối như sau.

Cách nối dây để kết nối trực tiếp

Đây là phương pháp nối dây cơ bản và đơn giản nhất, được sử dụng phổ biến trên lưới điện gia đình khi có nhu cầu nối dài hệ thống dây dẫn hoặc nối các dây bị đứt.

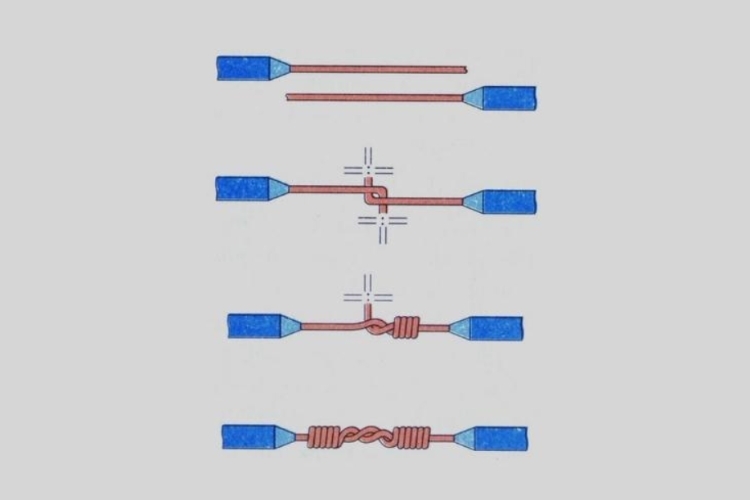

Phương pháp kết nối dây 1 lõi:

• Bước một: Dùng dao hoặc kìm để tháo vỏ dây điện. Đảm bảo 2 đầu nối cách đều nhau với vỏ, sau đó làm sạch lõi dây bằng giấy nhám.
• Bước 2: Đặt 2 lõi song song, sau đó gấp các lõi thành hình thẳng đứng và móc 2 sợi lại với nhau.
• Bước 3: Xoay đầu lõi của dây này sang dây kia, mỗi bên khoảng 5-6 vòng.
• Bước 4: Kẹp cả hai đầu của vòng ngoài bằng kìm và siết chặt mối nối.
• Bước 5: Kiểm tra lại độ bền của kết nối và quấn chặt bằng băng cách điện.

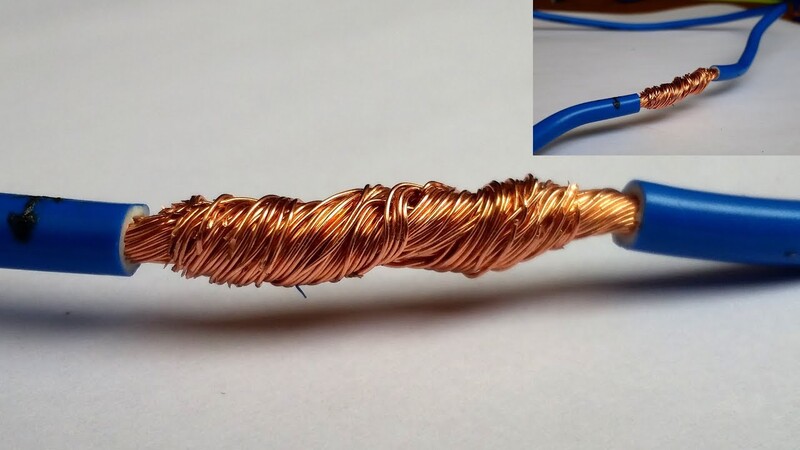

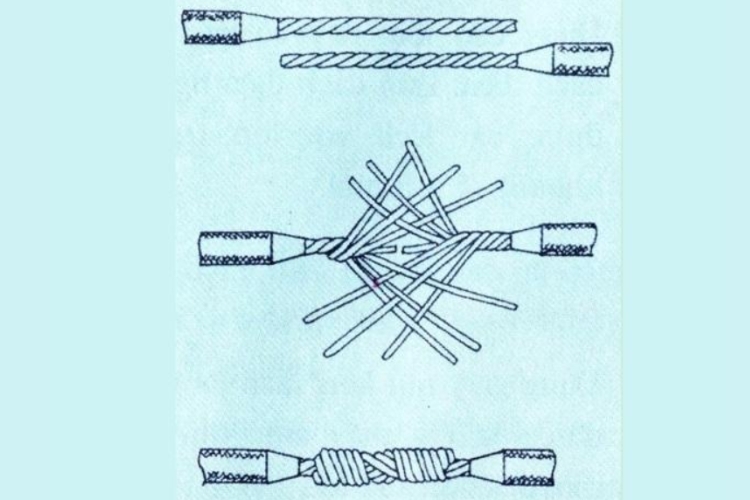

Cách kết nối dây nhiều lõi:

• Bước một: Tước lớp phủ bảo vệ ra khỏi cả hai dây, làm sạch lõi và tách các dây nhỏ, xòe ra.
• Bước 2: Đan hai sợi dây lại với nhau và xoắn khoảng 4-5 vòng theo hướng ngược nhau.
• Bước 3: Kiểm tra kết nối lần cuối trước khi che nó bằng băng dính điện.

Cách tạo kết nối nhánh

Công nghệ kết nối khớp nhánh (còn gọi là khớp nối chữ T và bộ chuyển đổi) phức tạp hơn so với khớp nối trực tiếp. Loại kết nối này thường được sử dụng để mở rộng thiết bị điện từ nguồn điện chung hoặc để phân phối điện đến các khu vực khác nhau trong tòa nhà.

Phương pháp nối nhánh cũng phù hợp với dây 1 lõi đơn lõi và nhiều sợi. Trước khi thực hiện kết nối, lớp cách điện cần được loại bỏ khỏi các đầu của dây nhánh. Đối với đường chính, bóc khoảng 5-6cm lớp vỏ bảo vệ ở giữa đường 1.

Phương pháp kết nối dây 1 lõi:

• Bước một: Xếp 2 dây thành dấu cộng, đặt đầu lõi của dây nhánh lên phần giữa đã được tước của dây chính rồi xoắn dây nhánh từ sau ra trước.
• Bước 2: Lật ngược dây nhánh rồi dùng kìm siết chặt dây nhánh và dây chính 6-7 vòng.
• Bước 3: Kiểm tra lại các kết nối và cách điện.

Cách kết nối dây nhiều lõi:

• Bước một: Chia lõi dây dẫn của đường nhánh thành hai phần bằng nhau và đặt lõi dây dẫn chính vào giữa.
• Bước 2: Xoắn từng đoạn dây nhánh vào dây chính theo hướng ngược nhau và dùng kéo cắt bỏ phần lõi dây thừa.
• Bước 3: Kiểm tra kết nối lần cuối trước khi quấn nó bằng băng keo điện.

Cách kết nối dây bằng ốc vít

Phương pháp này dùng để nối các đầu dây với ổ cắm, công tắc, đui đèn, v.v.

Quá trình kết nối như sau:

• Bước một: Tước khoảng 3 cm lớp cách điện khỏi dây. Đối với dây có lõi nhỏ hơn, bạn sẽ cần tước một đoạn dài hơn và gấp lõi làm đôi.
• Bước 2: Vặn lõi và nhét nó vào lỗ vít. Dùng tuốc nơ vít để siết chặt các vít nhưng không nên siết quá chặt nếu không lõi đồng có thể bị gãy.
• Bước 3: Kiểm tra các kết nối lần cuối trước khi đóng nắp bình.

Những lưu ý quan trọng về hệ thống dây điện

Để đảm bảo an toàn và hiệu quả truyền tải điện, khi đấu dây cần chú ý những điều sau:

• Vui lòng ngắt kết nối nguồn điện trước mỗi quá trình kết nối.
• Các dây kết nối phải mới, còn nguyên lớp cách điện và đặc biệt là có tiết diện phù hợp với phần còn lại của hệ thống và dây dẫn.
• Không bao giờ kết nối dây nguồn ở nơi ẩm ướt để tránh đoản mạch hoặc điện giật.
• Vị trí đi dây phải khô ráo, không có chướng ngại vật, đảm bảo khoảng cách an toàn với người và các thiết bị khác.
• Trước khi bật lại nguồn, hãy sử dụng máy kiểm tra điện hoặc đồng hồ vạn năng để kiểm tra kỹ các kết nối. Đảm bảo các đường nối luôn được dán băng dính điện.
• Tuyệt đối tuân thủ các quy trình kỹ thuật, đấu nối tiêu chuẩn và các biện pháp an toàn về điện.

Những câu hỏi thường gặp về dây điện

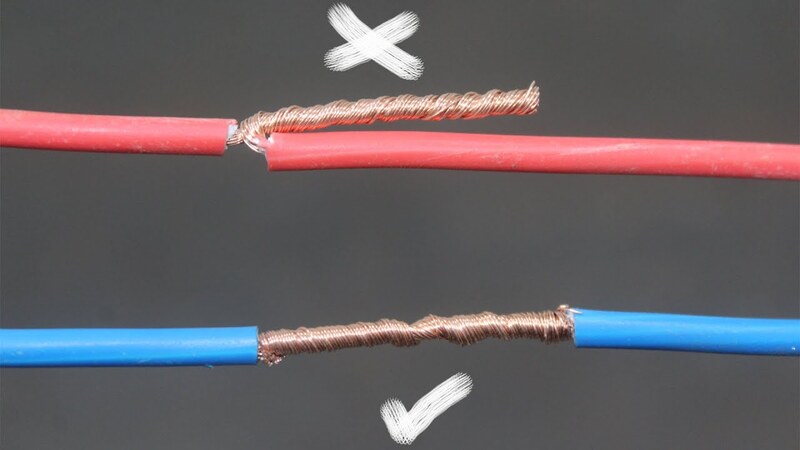

Câu 1: Tại sao bạn không nối 2 dây thẳng hàng với nhau?

hồi đáp: Nếu chất lượng kết nối không đảm bảo và 2 dây kết nối được đặt song song với nhau có thể gây đoản mạch, rò rỉ, gây nguy hiểm cho thiết bị và người sử dụng. Các mối nối nên so le nhau để đảm bảo sự kết nối chặt chẽ và bền bỉ.

Câu hỏi 2: Khi nối dây có cần dùng kìm để xoắn không?

hồi đáp: có. Dùng kìm xoắn lõi dây sẽ giúp mối nối chắc chắn hơn, đảm bảo an toàn và hiệu suất của dòng điện. Nếu chỉ dùng tay vặn lõi dây thì dễ làm lỏng mối nối dây, sinh nhiệt, thậm chí gây cháy.
