Cách nối dây điện 7 lõi đơn giản và chuẩn thợ

Chu Văn An

Tuy không phổ biến như dây 2-4 lõi nhưng dây 7 lõi ​​vẫn rất lý tưởng cho các ứng dụng công nghiệp đòi hỏi khả năng chịu dòng điện cao hoặc cần lắp đặt ở những khu vực có địa hình khó khăn, điều kiện làm việc khắc nghiệt. Dưới đây, chúng tôi sẽ hướng dẫn bạn cách kết nối dây 7 lõi ​​theo tiêu chuẩn để tối ưu hóa hiệu suất của thiết bị và hệ thống của bạn.

Dây 7 lõi ​​là gì?

Dây 7 lõi ​​là loại cáp có cấu tạo ruột dẫn gồm 7 sợi đồng nguyên chất hoặc nhôm nguyên chất được xoắn theo tiêu chuẩn IEC 60228 và cách điện bằng nhựa PVC hoặc XLPE.

Khác với dây 2 lõi hay 3 lõi, dây 7 lõi ​​thường có chung 1 lớp cách điện và 1 lớp vỏ, giúp tăng khả năng chịu tải và tính linh hoạt. Vì vậy, việc tước và đấu nối loại dây này cũng dễ dàng và thuận tiện hơn. Ngoài ra, do tập hợp nhiều lõi dẫn điện linh hoạt nên dây 7 lõi ​​thích hợp cho các ứng dụng cần hoạt động liên tục hoặc lắp đặt ở địa hình khó khăn và yêu cầu tính linh hoạt cao.

Với những ưu điểm trên, dây 7 lõi ​​được sử dụng rộng rãi trong các hệ thống chiếu sáng, ổ cắm trong điện dân dụng, cung cấp điện cho các thiết bị công suất lớn trong hệ thống điện công nghiệp, thủy lợi và chiếu sáng chuồng trại trong nông nghiệp.

Yêu cầu kết nối dây 7 lõi

• Chọn dây nguồn phù hợp: Dây 7 lõi ​​được chọn phải có nguồn gốc xuất xứ rõ ràng, tiết diện phù hợp với tải dòng điện và đặc tính của các dây nối còn lại.
• Được trang bị đầy đủ các công cụ kết nối và bảo vệ: Những công cụ này cần phải đáp ứng các tiêu chuẩn phù hợp để đảm bảo an toàn cho những người thực hiện kết nối.
• Kết nối đúng: Tuân thủ nghiêm ngặt công nghệ dây điện 7 lõi.
• Thắt chặt và cách nhiệt các kết nối: Các mối nối dây phải luôn được siết chặt bằng kìm và cách điện bằng nhiều lớp băng dính hoặc ống co nhiệt. Không vặn bằng tay trong quá trình kết nối, vì kết nối sẽ dễ dàng bị lỏng khi kéo.

Cách đấu nối dây 7 lõi ​​đúng chuẩn kỹ thuật

Quy trình đấu nối dây 7 lõi ​​bao gồm các bước sau:

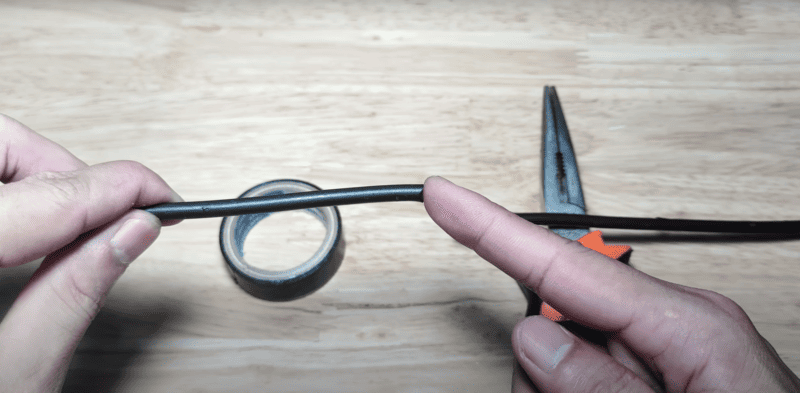

Dụng cụ chuẩn bị

• Kéo/Dao: Dùng để bóc vỏ dây điện.
• Máy thử điện: Kiểm tra dòng điện hoặc tính liên tục trên dây sau khi kết nối.
• Găng tay cách điện: Bảo vệ người dùng khi nối dây.
• Băng cách điện: Dùng để che các đường nối khi hoàn thiện.
• Dây 7 lõi: Dây điện yêu cầu phải mới, không bị hư hỏng hoặc bong tróc lớp cách điện.

Quá trình thực hiện

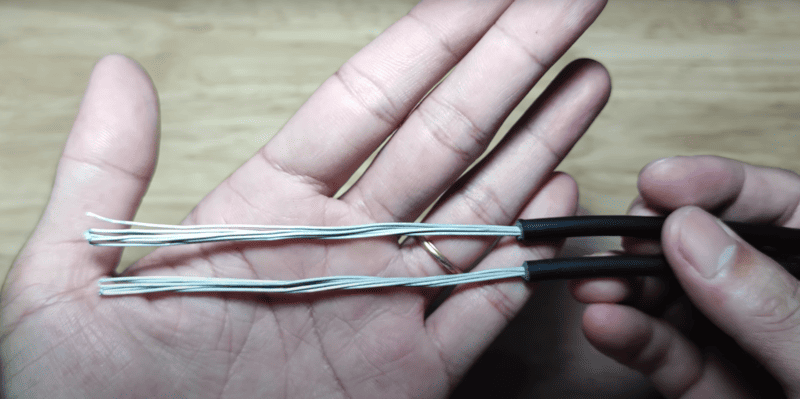

• Bước một: Dải dây. Dùng kìm hoặc dao bóc cách đầu 2 sợi dây 7 lõi ​​khoảng 10 cm để lộ lõi dây dẫn gồm 7 sợi đồng hoặc dây nhôm để tránh làm xước, đứt lõi dây.

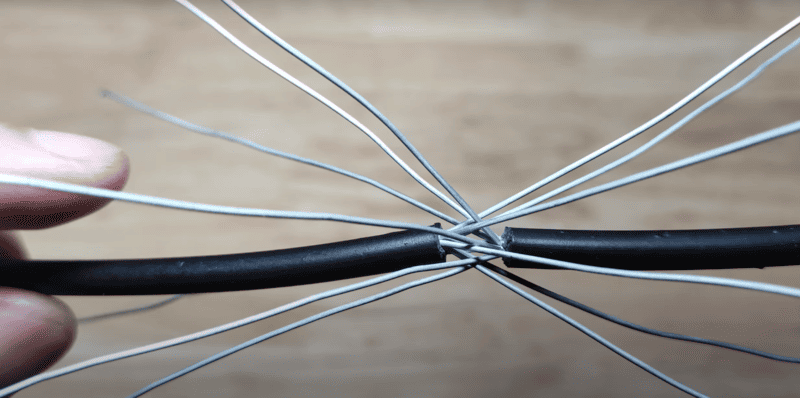

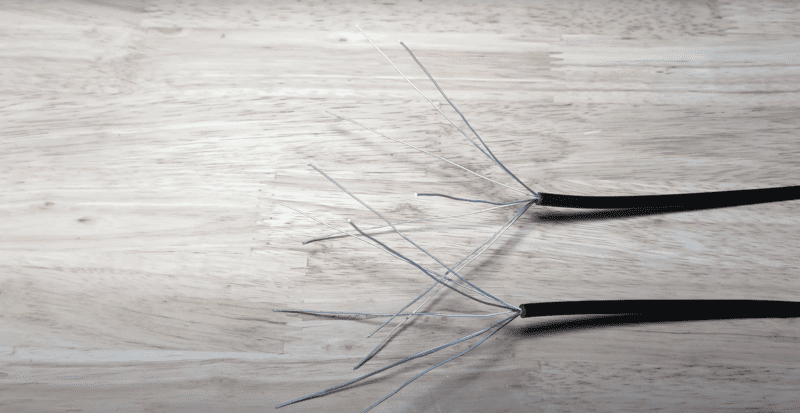

• Bước 2: Chia 7 sợi dây 7 lõi ​​thành 7 hướng và làm thẳng dây dẫn. Sau đó đan xen các lõi của 2 sợi dây lại với nhau và ép hai đầu sợi dây song song với thân dây. Các sợi không được chồng lên nhau.

• Bước 3: Khi đan xen các lõi của 2 sợi dây 7 lõi, kéo ra khỏi điểm giao nhau khoảng 5-7cm và xoắn các lõi lại.

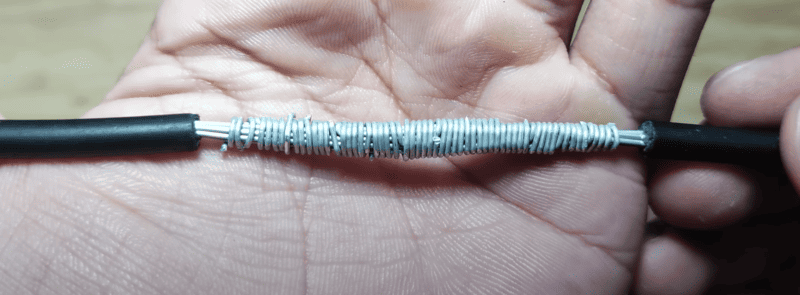

• Bước 4: Giữ một điểm ở giữa hai lõi đan xen, quấn từng sợi chỉ quanh điểm cố định theo chiều kim đồng hồ. Dùng kìm siết chặt đầu dây lại gần với đầu nối.

• Bước 5: Tiếp tục với 2 dây còn lại cho đến khi tạo thành một liên kết hoàn chỉnh.

• Bước 6: Quấn các mối nối nhiều lần bằng băng dính cách điện để đảm bảo an toàn. Hoặc bạn có thể dùng mỏ hàn hàn lại các mối nối để tăng độ dẫn điện.

Nếu dây 7 lõi ​​có các lõi cách điện riêng biệt thì chú ý nối các lõi theo màu sắc tương ứng. Điều này rất quan trọng để đảm bảo dòng điện chạy bình thường và không gây đoản mạch hoặc cháy.

Xem thêm: Cách nối dây 3 dây với dây tiêu chuẩn 2 dây

Một số thắc mắc về cách đấu nối dây 7 lõi

Câu 1: Những lỗi thường gặp khi đấu dây 7 lõi ​​là gì?

Trả lời: Về việc kết nối dây 7 lõi, bạn có thể gặp phải các lỗi sau:

• Kết nối lỏng lẻo: Các mối nối không được siết chặt bằng kìm có thể làm tăng điện trở, sinh nhiệt, cắt điện, thậm chí gây cháy.
• Cách nhiệt kém: Lớp băng cách điện quấn quanh mối nối phải có đặc tính cách nhiệt tương đương với lớp phủ ban đầu. Nếu băng được quấn quá mỏng hoặc kém có thể khiến lõi dây bị lộ ra ngoài, gây nguy hiểm cho người và thiết bị.
• Hư hỏng lõi dây: Phải sử dụng kỹ thuật phù hợp để tước vỏ dây, nếu không sẽ dễ làm đứt hoặc xước lõi dây, ảnh hưởng đến khả năng dẫn điện của dây 7 lõi.

Câu hỏi: Phương pháp đi dây điện 7 lõi ​​có phù hợp để lắp đặt treo tường không?

hồi đáp: có. Dây 7 dây được thiết kế để chịu được các điều kiện môi trường làm việc khắc nghiệt như treo tường nên bạn chỉ cần đảm bảo sử dụng đúng kỹ thuật nối dây và cách nối dây 7 dây phù hợp để thực hiện ở nhiều địa hình khác nhau.

Xem thêm: Cách nối dây điện an toàn theo tiêu chuẩn kỹ thuật

Trên đây là cách nối dây 7 lõi ​​đơn giản và dễ dàng nhất. Hy vọng bạn có thể áp dụng nó vào thực tế. Tuy nhiên, nếu bạn không biết gì về điện, chúng tôi khuyên bạn nên liên hệ với thợ điện chuyên nghiệp để được trợ giúp nếu cần nối bất kỳ dây điện nào.
