Cách nối dây điện 4 lõi với 2 lõi đơn giản và an toàn

Chu Văn An

Phương thức đấu nối dây 4 lõi đến 2 lõi được áp dụng cho một số trường hợp đặc biệt có yêu cầu cao hơn nên cần đảm bảo tính kỹ thuật và an toàn trong quá trình đấu nối. Nếu đủ tự tin về kiến ​​thức điện của mình, bạn có thể tìm hiểu và đấu nối cả hai loại dây theo hướng dẫn trong bài viết dưới đây của chúng tôi.

Khi nào cần đấu dây 4 lõi với 2 lõi?

Tìm hiểu về dây 4 dây và dây 2 dây

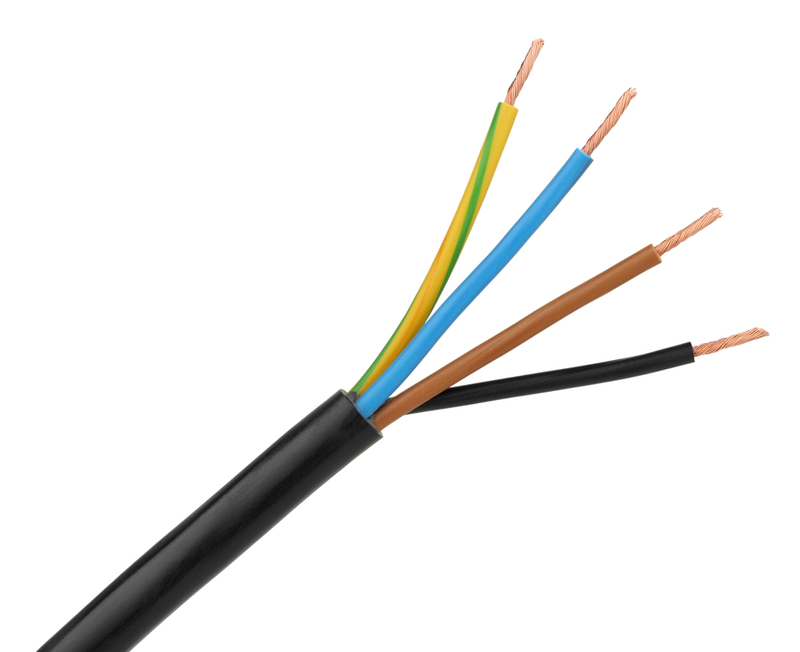

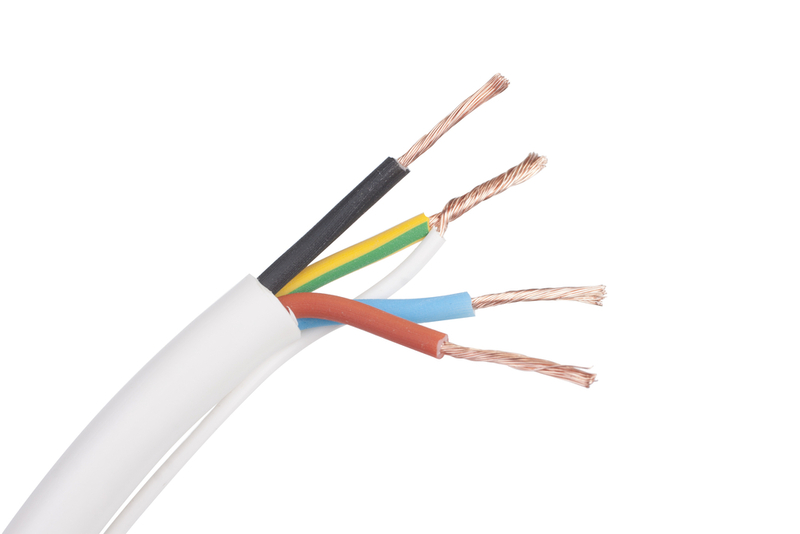

Dây bốn lõi thường được sử dụng trong các trạm điện cao thế hoặc hệ thống điện ba pha bốn lõi để phục vụ các thiết bị có công suất lớn. Loại dây này gồm 4 lõi dây dẫn điện, tương ứng với 3 dây pha và 1 dây trung tính, có nhiệm vụ bảo vệ chạm đất hoặc loại bỏ từ trường khi dòng điện không cân bằng.

Dây 4 dây được mã hóa màu như sau:

• Giai đoạn đầu tiên: màu đỏ hoặc nâu
• Giai đoạn thứ hai: trắng hoặc vàng
• Giai đoạn thứ ba: màu xanh da trời
• Dây trung tính: đen.

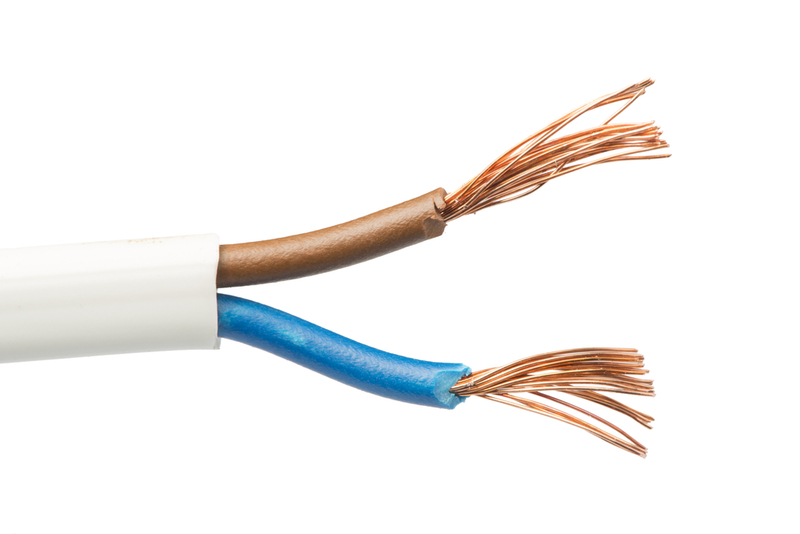

Trong khi đó, dây 2 dây là loại dây dân dụng phổ biến nhất hiện nay, với lõi dẫn gồm 1 dây pha (thường là màu nâu/đỏ) và 1 dây trung tính (thường là xanh/đen).

Khi nào cần đấu dây 4 lõi với 2 lõi?

Phương pháp nối dây 4 lõi với dây 2 lõi thường được sử dụng khi hệ thống cần chuyển đổi hoặc thay thế hệ thống dây điện. Cụ thể:

• Chuyển đổi hệ thống điện: Khi cần đấu nối hệ thống điện 3 pha với thiết bị hoặc hệ thống 1 pha (chỉ sử dụng dây 2 lõi) bạn cần sử dụng dây 1 pha từ dây 4 lõi và 1 dây trung tính để nối vào dây 2 lõi.
• Để nối dài/thay thế dây nguồn: Nếu bạn có nhu cầu nối dài hoặc thay thế dây nguồn 2 lõi nhưng đã có sẵn dây nguồn 4 lõi thì việc nối dây nguồn 4 lõi vào dây nguồn 2 lõi là rất khả thi.
• Tăng khả năng chịu tải của đường dây: Trong trường hợp đặc biệt, khi cần tăng khả năng chịu tải của dây 2 lõi, ngoài việc thay dây mới có tiết diện lớn hơn, bạn còn có thể đoản mạch dây 2 pha của dây 4 lõi và nối các dây pha của dây 2 lõi để tăng tiết diện dây. Tuy nhiên, tình trạng này cần có sự can thiệp của thợ điện chuyên nghiệp.

Yêu cầu kết nối dây 4 lõi với 2 lõi

Do số lượng dây dẫn ở dây 4 lõi và dây 2 lõi là khác nhau nên cách đấu nối của 2 dây này phải đảm bảo các yêu cầu sau.

yêu cầu bảo mật

• Tắt nguồn: Đây là yêu cầu quan trọng nhất trong quá trình sửa chữa, thi công, lắp đặt hệ thống điện. Trước khi nối dây, hãy đảm bảo cầu dao chính hoặc nhánh đã tắt.
• Sử dụng thiết bị bảo hộ tiêu chuẩn: Được trang bị đầy đủ các dụng cụ cách điện tiêu chuẩn và luôn sử dụng chúng trong quá trình đi dây.
• Loại bỏ dây cũ, hư hỏng: Không sử dụng dây bị oxy hóa, sờn hoặc trầy xước để giảm nguy cơ rò rỉ điện, cháy nổ.

Yêu cầu kỹ thuật

• Chọn dây dẫn phù hợp: Cả hai loại dây dẫn cần phải có tiết diện tương tự nhau và phù hợp với tải/công suất thiết bị hiện tại.
• Xác định chức năng đúng của lõi dẫn điện: Dây pha và dây trung tính của cả hai dây phải được xác định rõ ràng. Việc kết nối dây pha với dây trung tính không đúng cách có thể gây cháy và làm hỏng thiết bị.
• Thắt chặt kết nối: Mối nối phải chắc chắn và không được lỏng lẻo trong quá trình kéo.
• Độ dẫn điện tốt: Kết nối phải có điện trở tiếp xúc tối thiểu để tránh hiện tượng nóng lên và giảm điện áp đường dây.
• Cách nhiệt an toàn: Đảm bảo các kết nối được cách điện tuyệt đối. Lớp cách điện phải có khả năng bảo vệ tương đương với lớp bọc ban đầu của dây dẫn điện.
• thẩm mỹ: Các kết nối cần phải được cắt gọn gàng và cách nhiệt tỉ mỉ để duy trì tính thẩm mỹ của dự án và tạo điều kiện thuận lợi cho việc bảo trì hệ thống.

Yêu cầu trong quá trình thực hiện

• Để bóc vỏ đúng cách: Chỉ cần bóc một phần vỏ theo đúng tiêu chuẩn để tránh cắt hoặc trầy xước lõi đồng bên trong.
• Kết nối đúng: Quá trình đấu nối phải tuân thủ đúng kỹ thuật cho từng dây đấu nối. Đảm bảo đầu nối tạo thành một kết nối hoàn chỉnh.
• Bao bọc lõi dẫn điện: Sau khi nối dây và cách điện, kiểm tra cẩn thận để đảm bảo lõi dây không bị lộ ra ngoài.

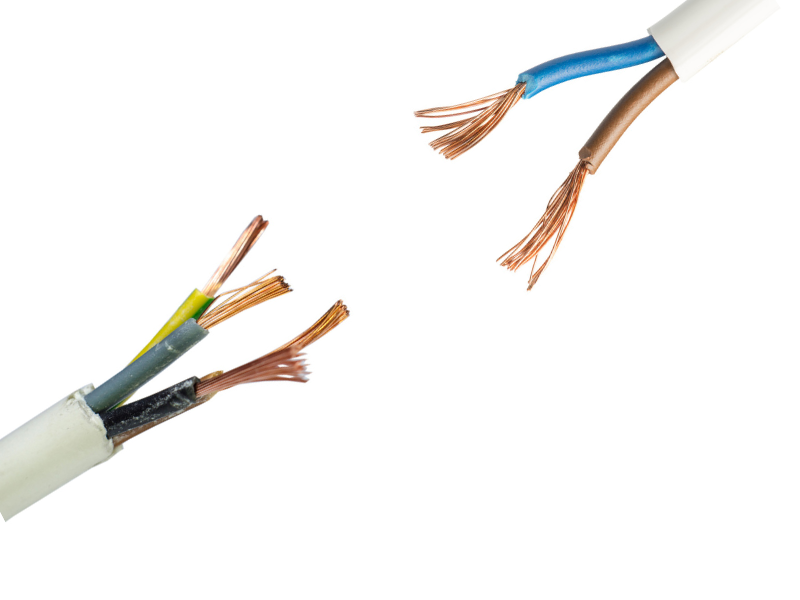

Cách kết nối dây 4 lõi với 2 lõi dễ dàng

Đây là quy trình đơn giản và an toàn nhất để nối dây 4 dây với dây 2 dây.

Chuẩn bị những dụng cụ cần thiết

• Kìm hoặc dao cắt
• Băng cách điện
• Bút thử điện hoặc đồng hồ vạn năng
• Găng tay cách điện

quá trình kết nối

Bước 1: Ngắt nguồn điện

Đây là bước quan trọng nhất trước khi thực hiện nối dây điện. Đảm bảo cầu dao chính hoặc cầu dao được ngắt kết nối đúng cách.

Bước 2: Chuẩn bị cáp kết nối

• Dải cách nhiệt: Dùng kìm hoặc kìm tuốt dây để bóc khoảng 5-7cm lớp vỏ ngoài của mỗi sợi dây. Tiếp tục bóc một đoạn 1-1,5cm lớp cách điện trên mỗi lõi dẫn điện.
• Lõi đồng bị mắc kẹt: Nếu dây có nhiều dây mảnh thì nên xoắn chặt các dây này thành một lõi duy nhất để thuận tiện cho việc đấu nối.

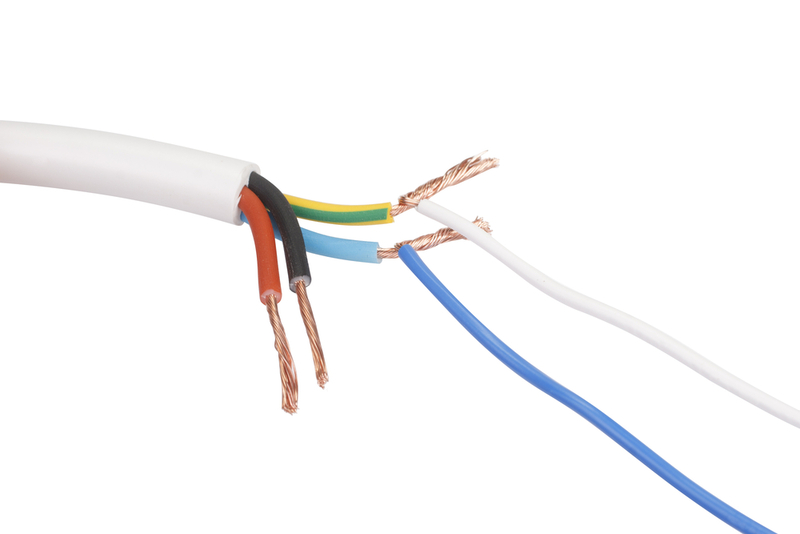

Bước 3: Nối dây tương ứng

Chức năng của từng lõi dây cần được xác định rõ ràng dựa trên màu sắc mã hóa. Thông thường, dây 4 dây có 3 dây pha và 1 dây trung tính. Dây 2 lõi gồm 1 dây pha và 1 dây trung tính.

Có 2 cách phổ biến để nối dây 4 lõi với dây 2 lõi.

• Kết nối trực tiếp: Lấy dây 1 pha và 1 dây trung tính của dây 4 lõi nối với dây tương ứng của dây 2 lõi. 2 lõi còn lại của dây 4 lõi sẽ để trống nhưng cần phải cách điện để 2 lõi không chạm vào nhau dễ gây đoản mạch.
• Đã kết nối: Rút ngắn dây 2 pha của dây 4 lõi thành dây 1 pha có tiết diện lớn hơn, sau đó nối vào dây pha của dây 2 lõi. Kết nối dây trung tính của cả hai loại dây cùng một lúc. Các dây pha còn lại của dây 4 lõi không được sử dụng mà nên quấn băng cách điện để đảm bảo an toàn.

Bước 4: Kết nối cách điện

Cách nhiệt các kết nối bằng băng keo điện tiêu chuẩn hoặc ống co nhiệt. Nên bọc nhiều lớp để tăng khả năng cách nhiệt cho các mối nối.

Câu hỏi thường gặp về nối dây 4 dây với dây 2 dây

Câu 1: Về cách nối dây 4 lõi và dây 2 lõi có cần sử dụng hết các lõi của dây 4 lõi không?

hồi đáp: KHÔNG. Cách đấu nối phổ biến nhất là nối 1 dây pha và 1 dây trung tính của dây 4 lõi với 2 dây tương ứng của dây 2 lõi. Ngay cả khi các pha bị chập mạch, dây 4 lõi sẽ để trống dây 1 pha còn lại.

Câu 2: Làm thế nào để tăng khả năng chịu tải của dây 2 lõi?

hồi đáp: Bạn có thể tăng khả năng mang tải của dây 2 lõi bằng cách làm ngắn mạch dây 4 lõi như mô tả ở trên. Phương pháp này giúp tăng tiết diện lõi dẫn điện, từ đó tăng khả năng cho dòng điện lớn hơn đi qua dây 2 lõi.

Về lý thuyết, việc nối dây 4 dây với dây 2 dây rất đơn giản. Tuy nhiên, các chuyên gia khuyên không nên tự thực hiện việc đấu nối này tại nhà, vì hệ thống điện dân dụng hiện nay của Việt Nam không yêu cầu sử dụng dây 4 lõi. Nếu cần nối hai dây này, bạn cũng nên liên hệ với thợ điện chuyên nghiệp để được trợ giúp nhằm đảm bảo các dây dẫn không được nối sai hoặc cách điện của dây dẫn trần không đạt tiêu chuẩn.
