Cách nối dây điện 3 lõi với 2 lõi chuẩn thợ

Chu Văn An

Trong quá trình sửa chữa hệ thống điện gia đình không thể tránh khỏi việc nối dây 3 lõi với 2 lõi. Để hạn chế nguy cơ xảy ra tai nạn điện trong quá trình thực hiện, chúng tôi sẽ hướng dẫn các bạn cách đấu nối dây 3 lõi theo tiêu chuẩn kỹ thuật 2 lõi.

Khi nào cần nối dây 3 dây với dây 2 dây?

Có nhiều lý do để nối dây 3 dây với dây 2 dây, chủ yếu là sự khác biệt giữa hệ thống/thiết bị điện cũ và mới. Cụ thể, các tình huống sau yêu cầu phương pháp kết nối dây 3 lõi với dây 2 lõi để tăng tính bảo mật và đồng bộ cho hệ thống.

Nâng cấp hệ thống điện

Nhiều công trình sẽ không có hệ thống nối đất khi lắp đặt theo tiêu chuẩn cũ, tức là chỉ có dây pha và dây trung tính. Vì vậy, khi muốn nâng cấp hệ thống của mình lên chuẩn mới, bạn cần kết nối dây 3 lõi với dây 2 lõi để tăng thêm độ an toàn.

Lắp thêm ổ cắm và công tắc

Nhiều thiết bị hiện đại hiện nay như tủ lạnh, tivi, máy giặt, bếp điện… đều sử dụng thiết kế phích cắm 3 chân. Để có thể sử dụng các thiết bị này, đặc biệt là những thiết bị có vỏ kim loại cần được nối đất an toàn sẽ sử dụng phương pháp kết nối dây 3 lõi so với 2 lõi.

Sửa dây nguồn

Nếu dây nguồn 2 dây bị đứt mà bạn có sẵn dây 3 dây hoặc ngược lại thì việc nối cả hai loại dây là hoàn toàn khả thi. Ngoài ra, khi cần nối dài dây nguồn 2 lõi để cấp nguồn cho thiết bị sử dụng dây nguồn 3 lõi, bạn cũng có thể nối dây 3 lõi với dây 2 lõi.

Có hiểu biết rõ ràng về dây ba lõi, dây hai lõi và các yêu cầu chung đối với dây nối

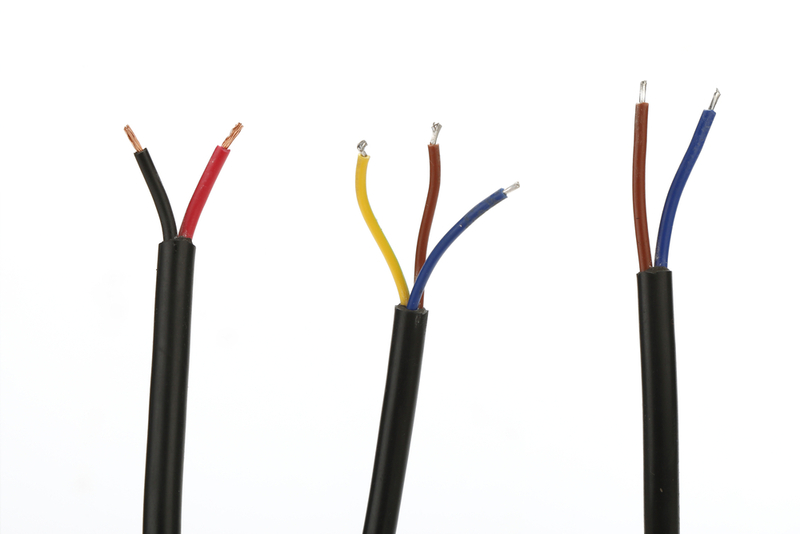

Phân biệt dây 3 lõi và dây 2 lõi

Sự khác biệt lớn nhất giữa dây ba lõi và dây hai lõi là số lượng lõi dẫn điện. Bạn cần phân biệt rõ ràng chức năng của các lõi ở 2 loại dây này để đảm bảo không xảy ra nhầm lẫn trong quá trình đấu nối dẫn đến đoản mạch hoặc hư hỏng.

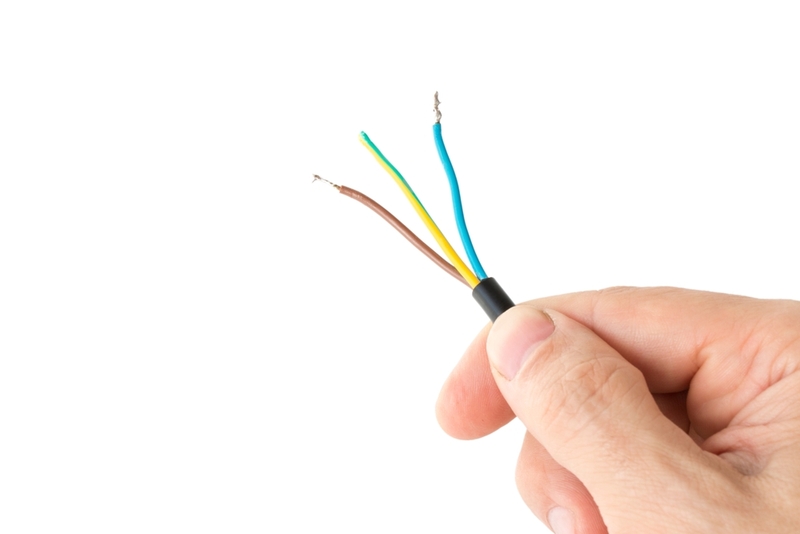

• Dây 3 lõi: Gồm 3 dây, chia thành dây pha, dây trung tính và dây nối đất. Theo tiêu chuẩn IEC, dây pha thường có màu nâu, dây trung tính có màu xanh lam, dây nối đất có sọc vàng xanh hoặc sọc xanh lục-vàng.

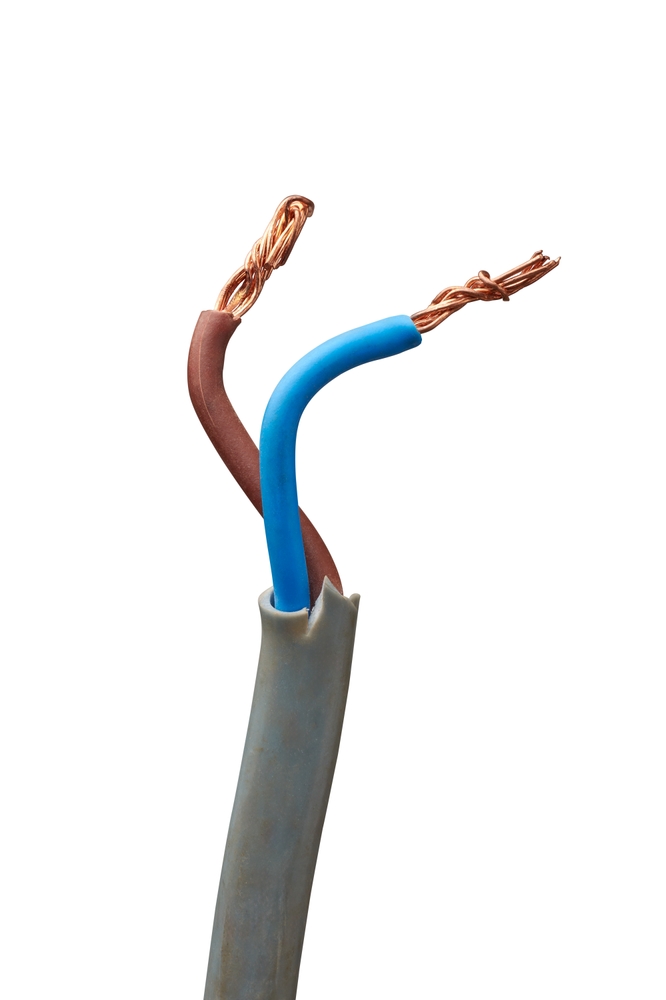

• dây 2 lõi: Nó bao gồm 2 dây dẫn, được chia thành đường pha và đường trung tính. Dây pha chủ yếu có màu nâu hoặc đỏ. Màu dây trung tính phổ biến nhất là đen hoặc xanh.

Yêu cầu chung về cách đấu nối dây ba lõi và dây hai lõi đúng cách

• Chọn tiết diện dây dẫn thích hợp: Hai dây có lõi khác nhau nhưng phải có tiết diện phù hợp để tạo thành mối nối ổn định cho dòng điện chạy qua và thuận tiện cho quá trình nối.
• Kết nối dây một cách chính xác: Lõi của hai dây cần được kết nối chính xác. Không nối dây pha với dây nối đất hoặc dây trung tính với dây nối đất.
• Đảm bảo kết nối của bạn an toàn: Mô-men xoắn kết nối phải vừa phải, không lỏng cũng không quá chặt.
• Đảm bảo cách nhiệt an toàn: Tất cả các kết nối cần được cách nhiệt bằng băng keo chất lượng cao để tránh rò rỉ.
• Đảm bảo vẻ đẹp: Sau khi các mối nối hoàn thiện, vật liệu cốt lõi thừa cần được cắt bỏ để đảm bảo an toàn và giữ được vẻ đẹp cho công trình.

Cách đấu nối dây 3 lõi và 2 lõi đúng cách

Cách đấu nối dây 3 lõi và 2 lõi đúng cách bao gồm các bước cơ bản sau:

Dụng cụ chuẩn bị

• Kìm/dao/kéo dùng để tuốt dây điện
• Bút thử điện, tuốc nơ vít
• hộp nối
• Băng cách điện
• Găng tay cách điện, ủng cách điện (nếu có)

quá trình kết nối

• Bước một: Tắt toàn bộ nguồn điện.
• Bước 2: Dùng kìm hoặc kéo bóc khoảng 5-7cm lớp vỏ ngoài cùng của 2 sợi dây. Tiếp theo, bóc khoảng 1-1,5 cm lớp cách nhiệt phủ trên mỗi lõi.
• Bước 3: Kết nối dây. Nối dây pha và dây trung tính của dây 3 lõi với dây 2 lõi tương ứng. Dây nối đất được kết nối với hệ thống nối đất. Nếu bạn không có hệ thống nối đất, phương pháp an toàn nhất là quấn dây thứ ba của dây ba dây bằng băng keo điện hoặc ống co nhiệt. Không bao giờ kết nối dây này với dây pha hoặc dây trung tính.
• Bước 4: Cách điện. Dùng kéo cắt bỏ các mối nối thừa và quấn từng dây lõi vào vỏ chung bằng băng keo điện để cách ly các mối nối. Ưu tiên bố trí các đầu nối trong hộp nối để tăng khả năng bảo vệ trước những ảnh hưởng của môi trường.
• Bước 5: Kiểm tra kết nối. Dùng tay kéo nhẹ đầu nối để xác nhận rằng kết nối đã an toàn. Sau đó sử dụng máy kiểm tra điện hoặc đồng hồ vạn năng để kiểm tra tính liên tục của mạch và nguy cơ rò rỉ.

Lưu ý: Cách nối dây ba lõi và dây hai lõi giống như cách nối dây thông thường. Có nhiều cách, bao gồm: kết nối trực tiếp, kết nối nhánh, kết nối bằng phụ kiện, v.v.

Những lưu ý khi đấu nối dây 3 lõi và 2 lõi

• Đảm bảo tiết diện dây dẫn được chọn phù hợp với tải để tránh quá tải, quá nhiệt.
• Luôn ngắt kết nối nguồn điện trước khi thực hiện bất kỳ kết nối điện hoặc quy trình sửa chữa nào.
• Xác định cẩn thận màu sắc của dây để tránh đấu nhầm dây pha, dây trung tính hoặc dây nối đất. Các loại này được mã hóa màu theo tiêu chuẩn IEC hoặc VN. Nếu không chắc chắn, bạn có thể dùng bút thử điện để xác định.
• Nếu dây 2 lõi không có dây nối đất thì không thể đấu nối vào hệ thống hoặc cắt đứt nhưng phải đảm bảo nguyên tắc an toàn điện.
• Tuân thủ đúng quy trình đấu nối và các biện pháp kỹ thuật, an toàn để hạn chế nguy cơ rò rỉ, cháy nổ.
• Chỉ sử dụng dây dẫn điện và dụng cụ cách điện đủ tiêu chuẩn để đảm bảo an toàn tối đa cho nhân viên và hệ thống.
• Cách nối dây 3 dây với dây 2 dây thường được sử dụng trên các hệ thống điện cũ. Ưu tiên nâng cấp hệ thống để đảm bảo đồng bộ đường dây và nâng cao độ an toàn thông qua khu đất bảo vệ.

Một số thắc mắc về cách đấu nối dây 3 lõi và 2 lõi

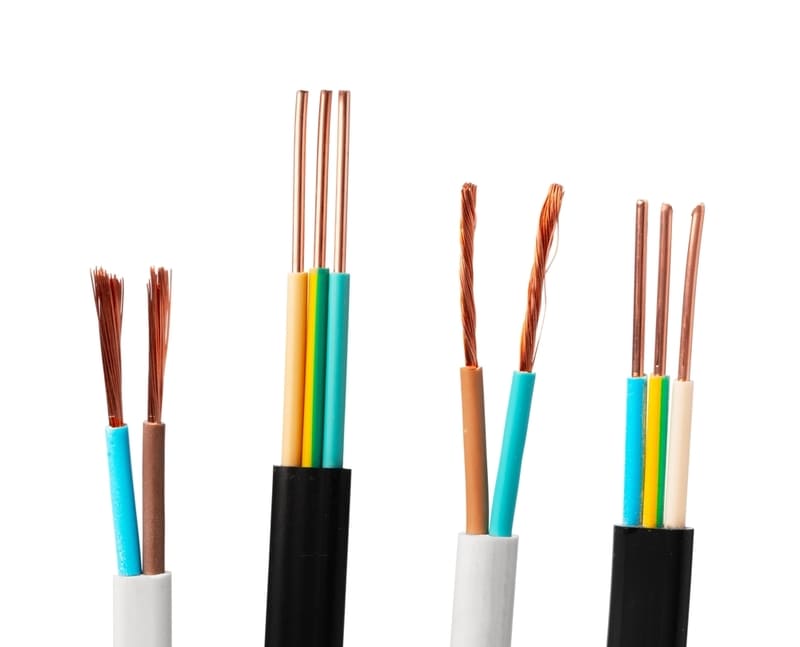

Câu 1: Những lỗi thường gặp nhất khi nối dây 3 lõi với dây 2 lõi là gì?

hồi đáp: Lỗi thường gặp nhất khi nối dây 3 dây với dây 2 dây là nối sai dây nối đất của dây 3 dây với dây trung tính của dây 2 dây. Điều này có khả năng gây điện giật và cháy nổ, rất nguy hiểm cho con người.

Câu 2: Có cần đấu dây 3 lõi và 2 lõi thủ công không?

hồi đáp: Về lý thuyết, việc nối dây 3 dây với dây 2 dây rất đơn giản. Tuy nhiên, các chuyên gia kỹ thuật điện khuyên bạn nên liên hệ với thợ điện chuyên nghiệp để đảm bảo an toàn cho hệ thống và người sử dụng.
