Cách nhận biết CB chống giật và CB chống rò

Chu Văn An

Về cơ bản, cầu dao chống giật, cầu dao chống rò rỉ là những thiết bị bảo vệ an toàn điện có chức năng phát hiện, ngắt mạch khi xảy ra rò rỉ nhằm bảo vệ người sử dụng và các thiết bị điện. Tuy nhiên, mỗi loại CB đều có những đặc điểm và chức năng khác nhau. bài viết này etinco Sẽ giúp bạn hiểu rõ hơn về đặc điểm, chức năng và cách nhận biết các loại cầu dao chống giật, cầu dao chống rò rỉ để bạn có thể lựa chọn thiết bị phù hợp cho hệ thống điện của mình.

Có sự khác biệt nào giữa cầu dao chống giật và cầu dao chống rò điện không?

Trên thực tế, cầu dao chống giật và cầu dao chống rò rỉ là những tên gọi khác nhau. Chúng đều là thiết bị ngắt mạch có chức năng phát hiện và ngắt mạch khi xảy ra rò rỉ nhằm bảo vệ sự an toàn cho người sử dụng và các thiết bị điện. Hiện nay có 3 loại CB chống sốc/chống rò rỉ phổ biến: RCCB, Bộ ngắt mạch dòng điện dư Và Bộ ngắt mạch rò rỉ trái đất.

Loại nhận dạng Chống điện giật, chống chập mạchbạn có thể dựa vào các tính năng sau:

• Kích thước và thiết kế: Cầu dao chống giật/chống rò điện thường có kích thước lớn hơn so với cầu dao thông thường.

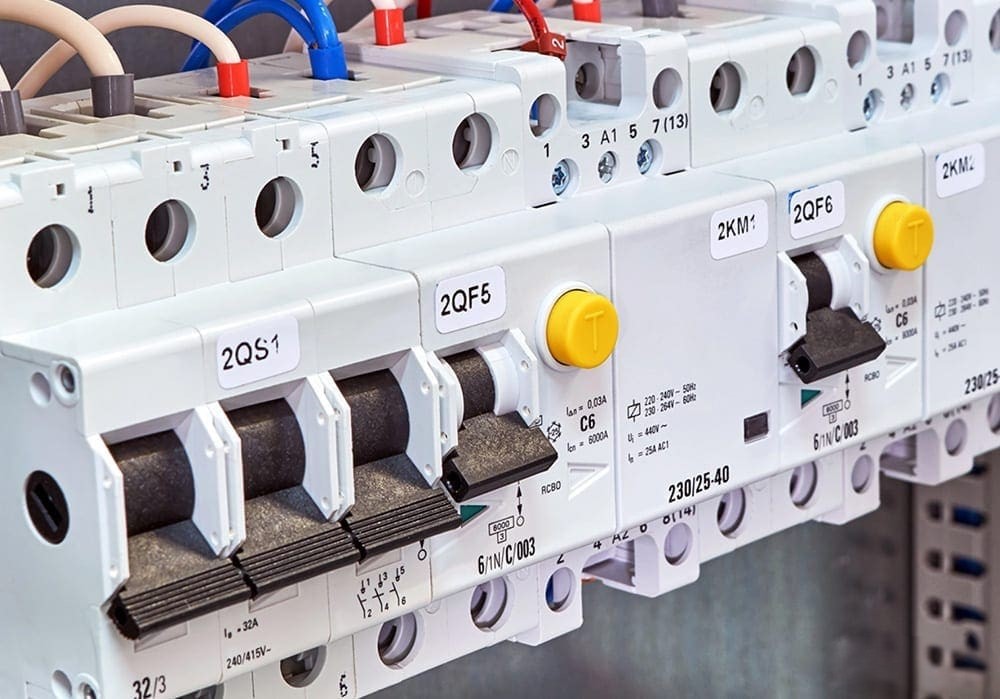

• Nút kiểm tra: Ngoài cần gạt bật/tắt, cầu dao chống giật/chống rò rỉ còn được trang bị nút kiểm tra (thường là màu vàng) để kiểm tra hoạt động của thiết bị.
• Thông số hiện tại rò rỉ: Thiết bị có các ngưỡng dòng rò 15mA, 30mA, 100mA, 200mA, 300mA, 500mA, v.v., cho biết mức dòng rò mà CB có thể phát hiện và ngắt mạch.

Các loại cầu dao chống rò điện thông dụng

Để dễ dàng phân biệt các loại cầu dao chống rò RCCB, RCBO, ELCB và RCD, bảng sau đây:

Sau đây là khái niệm, chức năng, ứng dụng và đặc điểm phân biệt của các loại cầu dao chống rò điện thông dụng:

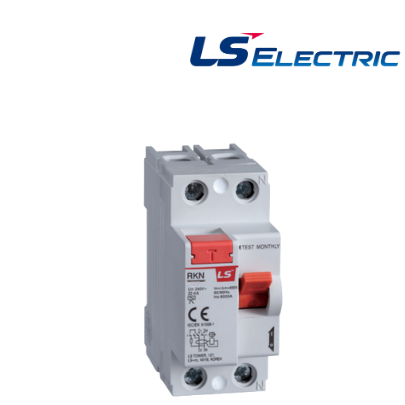

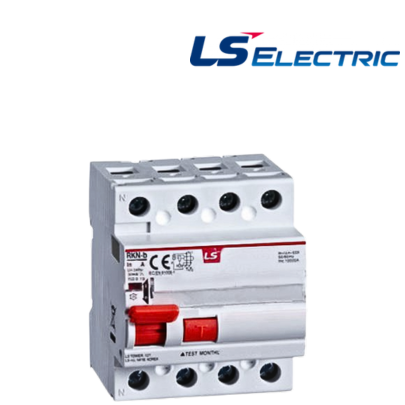

RCCB

RCCB là bộ ngắt mạch tự động phát hiện dòng điện rò rỉ trong mạch và mở nó khi phát hiện thấy sự chênh lệch dòng điện giữa pha và trung tính. Cơ chế hoạt động của RCCB dựa trên việc theo dõi liên tục dòng điện trong mạch. Khi phát hiện dòng điện dư bất thường, thiết bị sẽ tự động tắt nguồn để đảm bảo an toàn cá nhân, tránh nguy cơ bị điện giật, ngăn ngừa cháy nổ do rò rỉ. RCCB thường được lắp đặt ở những vị trí thượng nguồn hoặc ở những khu vực cần bảo vệ riêng.

RCCB chỉ đóng vai trò bảo vệ chống rò rỉ. Không có chức năng bảo vệ quá tải hoặc ngắn mạch. Các thiết bị thường có nút “Test” để kiểm tra hoạt động.

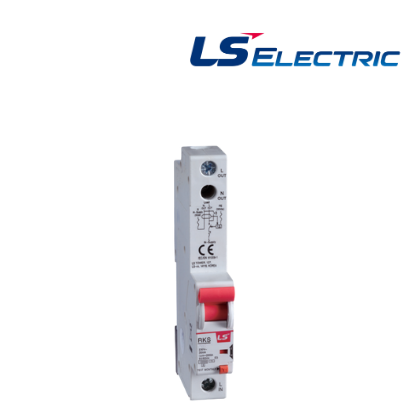

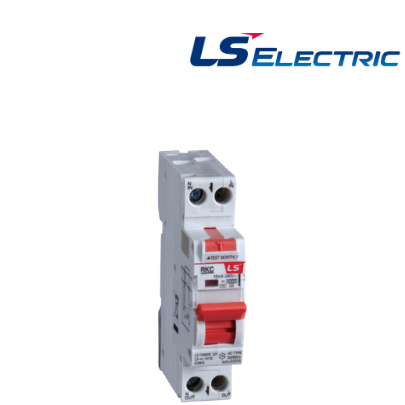

Bộ ngắt mạch dòng điện dư

Bộ ngắt mạch dòng điện dư Nó tích hợp các chức năng của MCB và RCCB để cung cấp khả năng bảo vệ toàn diện khi quá tải, ngắn mạch, rò rỉ và các biện pháp bảo vệ khác cho mạch điện. Khi phát hiện bất kỳ sự cố nào, RCBO sẽ tự động ngắt mạch điện, bảo vệ các thiết bị điện và ngăn ngừa nguy cơ cháy nổ. Dòng rò định mức của RCBO thường trên 30mA, đảm bảo ngắt mạch nhanh khi phát hiện rò rỉ nhằm bảo vệ an toàn cho người dùng.

Bộ ngắt mạch dòng điện dư Thích hợp cho các mạch yêu cầu mức độ bảo vệ cao như trung tâm dữ liệu, khu công nghiệp.

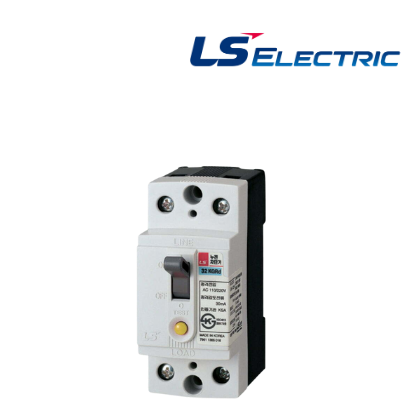

Bộ ngắt mạch rò rỉ trái đất

Bộ ngắt mạch rò rỉ trái đất Ngoài ra còn có chức năng chống giật, chống rò rỉ nhưng được thiết kế thêm một dây nối đất giúp phát hiện và ngắt mạch hiệu quả khi có hiện tượng rò rỉ. ELCB so sánh sự khác biệt giữa dòng điện đầu ra và dòng điện trở lại; khi chênh lệch vượt quá ngưỡng, thiết bị sẽ mở mạch để bảo vệ hệ thống. ELCB thường được lắp đặt ở đầu mỗi nguồn điện hoặc nhánh điện.

Tuy nhiên, không phải tất cả các loại ELCB đều được bảo vệ ngắn mạch. Cụ thể, một số ELCB chỉ có chức năng Phát hiện dòng rò và ngắt mạch khi phát hiện quá tải. Để có được cả chức năng chống rò rỉ và chống đoản mạch, người dùng nên chọn Bộ ngắt mạch dòng điện dưhoặc loại ELCB có tích hợp bảo vệ ngắn mạch.

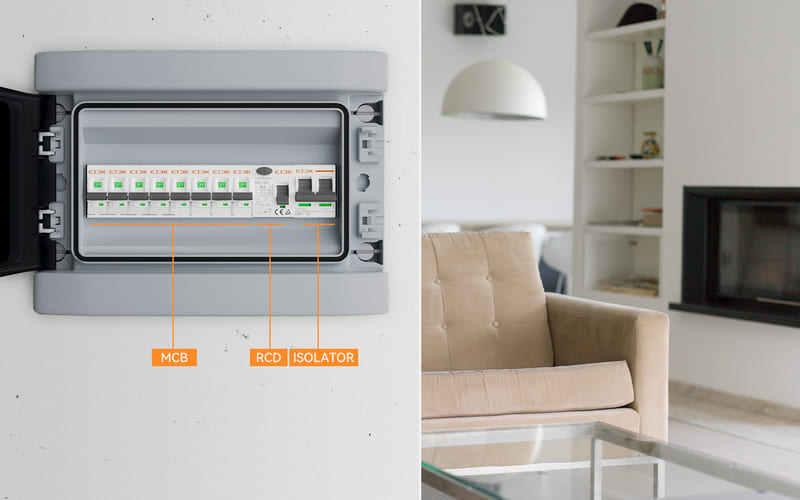

Cầu dao chống rò rỉ RCD

Cầu dao chống rò rỉ RCD là một thiết bị bảo vệ an toàn điện được thiết kế để Phát hiện và ngắt mạch khi có dòng điện rò rỉbảo vệ con người và thiết bị khỏi nguy cơ bị điện giật và cháy nổ. RCD liên tục theo dõi sự cân bằng dòng điện giữa dây pha và dây trung tính; khi phát hiện chênh lệch vượt quá ngưỡng an toàn, thiết bị sẽ tự động ngắt mạch.

Phân loại bảo vệ rò rỉ:

• Đã sửa lỗi bảo vệ rò rỉ Được lắp đặt trên bảng điện chính để bảo vệ một hoặc nhiều mạch điện. Khi phát hiện dòng điện rò rỉ, RCD cố định sẽ mở tất cả các mạch liên quan.
• Ổ cắm bảo vệ rò rỉ Tích hợp trực tiếp vào ổ điện để bảo vệ các thiết bị kết nối. Khi có dòng điện rò rỉ, ổ cắm RCD sẽ cắt điện cấp vào thiết bị, phù hợp với các thiết bị di động hoặc có nguy cơ rủi ro cao.
• Bảo vệ rò rỉ di động Cắm vào bất kỳ ổ cắm nào và cung cấp khả năng bảo vệ cho các thiết bị được kết nối. Khi phát hiện dòng điện rò rỉ, thiết bị chống rò rỉ di động sẽ ngắt nguồn điện của thiết bị, giúp thiết bị trở nên linh hoạt và thuận tiện khi không có thiết bị chống rò rỉ cố định hoặc thiết bị chống rò rỉ ổ cắm.

Bảo vệ rò rỉ Chủ yếu để ngăn chặn dòng điện rò rỉ và Không thay thế cho các thiết bị bảo vệ quá tải hoặc ngắn mạch. Vì vậy, trong hệ thống điện, RCD thường được kết hợp với bộ ngắt mạch thu nhỏ Đảm bảo an toàn tuyệt đối.

Tìm hiểu thêm: Hướng dẫn test CB chống va đập đơn giản tại nhà

Những điều bạn nên chú ý khi mua thiết bị chống sốc, chống rò rỉ

Khi lựa chọn thiết bị chống giật, chống rò rỉ bạn cần chú ý những điểm sau:

Xác định loại CB thích hợp:

• RCCB: Ngăn chặn rò rỉ.
• RCBO và ELCB: Nó có chức năng bảo vệ rò rỉ, quá tải và ngắn mạch.

Chọn dòng rò:

• Đối với môi trường dân dụng, dòng rò thường được chọn là 30mA để bảo vệ con người.
• Trong môi trường công nghiệp, có thể chọn mức cao hơn như 100mA hoặc 300mA tùy theo yêu cầu cụ thể.

KTH ELECTRIC tự hào là nhà phân phối chính thức các sản phẩm CB chống rò rỉ từ các thương hiệu nổi tiếng như LS Electric, Mitsubishi, Hyundai và BTB Electric. Khi mua hàng từ KTH ELECTRIC, bạn sẽ nhận được sản phẩm chính hãng, chất lượng cao với chính sách bảo hành từ 1 đến 2 năm, đặc biệt là hỗ trợ đổi mới 1-1 trong thời gian bảo hành – một lời hứa độc quyền chỉ có ở KTH ELECTRIC. Chúng tôi còn đảm bảo giao hàng nhanh chóng, miễn phí và hỗ trợ kỹ thuật chuyên nghiệp đáp ứng mọi nhu cầu của khách hàng.

Cầu dao chống giật và cầu dao chống rò điện về cơ bản là cùng một loại thiết bị, chỉ là hai tên gọi khác nhau cho cùng một công nghệ bảo vệ. Hiểu được điều này sẽ giúp bạn tránh được những nhầm lẫn khi mua và lắp đặt hệ thống điện an toàn. Tham khảo một số dòng CB chống sốc chính hãng của KTH ELECTRIC tại:
