Cách kiểm tra và chọn cuộn kháng cho tụ bù

Chu Văn An

Để lò phản ứng lọc hài hoạt động hiệu quả và tối ưu cần lựa chọn sản phẩm tương thích với hệ thống điện và phù hợp với các thông số của tụ điện. Dưới đây KTH ELECTRIC hướng dẫn bạn cách kiểm tra và lựa chọn dàn tụ bù.

Hướng dẫn kiểm tra cuộn dây điện trở bằng đồng hồ vạn năng

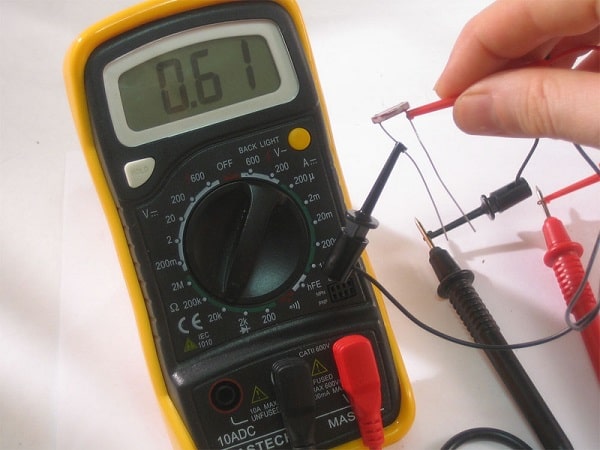

Có 2 thang đo trên đồng hồ vạn năng có thể dùng để kiểm tra chất lượng của lò phản ứng.

Sử dụng thang đo ohm

Sau khi điều chỉnh đồng hồ vạn năng về khoảng ohm, tiếp tục kiểm tra đồng hồ và nối ngắn mạch hai thanh đỏ và đen lại với nhau, sau đó điều chỉnh chiết áp và con trỏ trên đồng hồ về 0. Tiếp theo, nối hai thanh đỏ và đen vào hai đầu cuộn dây điện trở theo trình tự và ghi lại giá trị nhận được. Nhân giá trị hiển thị trên đồng hồ với giá trị thang đo vạn năng để thu được giá trị điện trở của lò phản ứng.

Sử dụng thang đo điện áp

Đầu tiên, bạn cần chỉnh đồng hồ về thang điện áp (V), sau đó tương tự như cách làm trên, chỉnh giá trị trên đồng hồ về 0 rồi đoản mạch 2 thanh màu đỏ và đen vào 2 đầu của cuộn kháng. Khi lấy được giá trị cuối cùng trên đồng hồ vạn năng, để tính điện trở của cuộn kháng hãy quy đổi theo công thức:

V = A x B/C

Ở đó:

• V: giá trị điện áp cuối cùng
• A: Giá trị của thang đo được sử dụng
• B: Giá trị hiển thị trên đồng hồ
• C: Áp suất riêng phần tối đa

Khi nào cần lắp đặt tụ điện cùng với cuộn kháng lọc sóng hài?

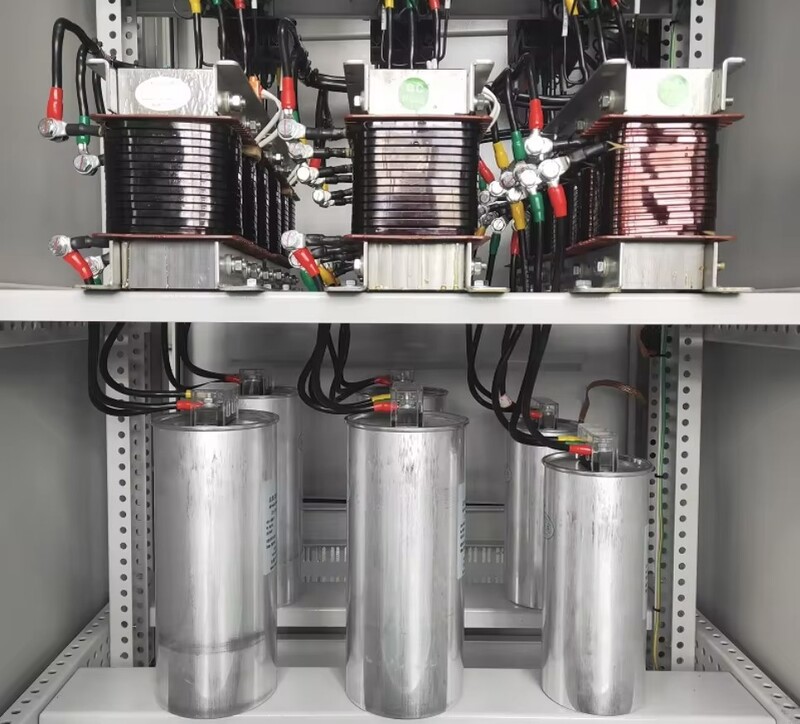

Trong một số trường hợp, nên lắp đặt các cuộn kháng lọc sóng hài cùng với các tụ điện để tăng khả năng bảo vệ của tụ điện và các thiết bị trong hệ thống, đảm bảo sự ổn định của lưới điện.

Sóng hài xuất hiện trong hệ thống

Việc sử dụng nhiều thiết bị điện tử công suất khác nhau như bộ biến tần, máy tính, UPS và đèn LED trong hệ thống điện khiến sóng hài ngày càng phổ biến. Đồng thời, tụ điện là thiết bị rất nhạy cảm với các hiệu ứng hài. Nếu không có bộ lọc sóng hài, tụ điện có thể dễ dàng bị quá nhiệt, hoạt động thất thường hoặc thậm chí bị phồng lên hoặc phát nổ.

Nhà sản xuất khuyến cáo khi tổng biến dạng sóng hài điện áp (THDu) ≥ 3% thì hệ thống cần trang bị thêm một cuộn kháng lọc sóng hài cho tụ điện để duy trì hoạt động bình thường của thiết bị.

Có nguy cơ cộng hưởng trong hệ thống

Mỗi hệ thống có một tần số cộng hưởng riêng, thường được xác định bởi các thành phần như tụ điện và cuộn cảm. Nếu tần số cộng hưởng này trùng với tần số của một bước sóng hài thì biên độ của tần số này sẽ bị khuếch đại mạnh, khiến điện áp hoặc dòng điện trong hệ thống tăng đột ngột, gây quá tải, gây nhiễu cho các thiết bị điện tử nhạy cảm, hỏng tụ điện, nổ cầu dao.

Mục đích của việc lắp điện trở là để bảo vệ thiết bị và hệ thống khỏi hiện tượng cộng hưởng bên trong bằng cách di chuyển tần số cộng hưởng ra khỏi khu vực có sóng hài nguy hiểm.

Hệ thống sử dụng tụ điện công suất lớn hoặc lắp song song nhiều tụ điện.

Đối với hệ thống bù công suất lớn cần có tụ điện có dung lượng lớn hơn 25kVAr hoặc lắp song song nhiều tụ nhỏ. Việc đóng tụ lúc này sẽ tạo ra dòng khởi động rất lớn (gấp 20-30 lần dòng định mức), gây sụt áp cục bộ, làm giảm tuổi thọ của tụ và ảnh hưởng đến hoạt động của các thiết bị khác.

Ngoài ra, nguy cơ cộng hưởng và hiệu ứng hài tăng lên khi hệ thống có nhiều tụ điện. Vì vậy, điện kháng sẽ có nhiệm vụ hạn chế dòng điện khởi động, hạn chế sự cộng hưởng hài hòa, giúp tụ điện đóng mở êm ái hơn.

Yêu cầu độ tin cậy hệ thống cao

Một số hệ thống yêu cầu chất lượng điện năng ổn định, tin cậy cao nên sử dụng tụ điện có điện trở lọc ngay cả khi không xảy ra sóng hài nguy hiểm nhằm: giảm tổn thất điện năng và duy trì nhiệt độ tiêu chuẩn của tụ điện, từ đó kéo dài tuổi thọ của tụ điện và nâng cao chất lượng lưới điện.

Đặc biệt trong bối cảnh điện ngày càng dễ bị “ô nhiễm” bởi các thiết bị điện tử công suất, việc lắp đặt các cuộn kháng lọc sóng hài cho dàn tụ điện là xu hướng bắt buộc đối với mọi hệ thống chuyên nghiệp.

Tiêu chí lựa chọn lò phản ứng lọc sóng hài

Việc lựa chọn các lò phản ứng lọc sóng hài tương thích với hệ thống phụ tải điện là tiêu chí hàng đầu để lựa chọn các lò phản ứng để vận hành lưới điện. Để xác định các thông số của lò phản ứng cần lắp đặt, cần đo các loại sóng hài có trong hệ thống. Kể từ đó, việc lắp đặt các lò phản ứng mới được thực hiện hiệu quả và tối ưu hóa.

Ngoài ra, khi lựa chọn lò phản ứng lọc sóng hài, bạn cần chú ý những điểm sau:

• Xác định điện áp cần lắp đặt lò phản ứng hạ thế hoặc lò phản ứng trung thế.
• Đo chính xác mức độ hài hòa trong khu vực lắp đặt. Xét về mức độ hài hòa, tụ điện và cuộn cảm có thể chọn 6% hoặc 7%, 13% hoặc 14%,…
• Tần số chặn sóng hài (fD) phải tương thích với các mức sóng hài. Đối với sóng hài thứ 5 >25%, fD = 135Hz sẽ được chọn. Có hòa âm
• Nếu bạn đang lắp đặt một cuộn kháng lọc sóng hài cho một tụ điện, hãy xác định điện kháng của tụ điện để chọn một cuộn kháng tương thích.
• Hãy lựa chọn cuộn dây điện trở của các thương hiệu nổi tiếng, uy tín trên thị trường như Nuintek, Mikro, Shizuki, BTB Electric… để hạn chế tai nạn hoặc được hưởng chính sách bảo hành, hậu mãi tốt nhất.

Thương hiệu cuộn dây điện trở hàng đầu

Hiện nay, các thương hiệu cuộn dây điện trở trên thị trường Việt Nam là Nuintek, BTB Electric, Mikro, Shizuki…

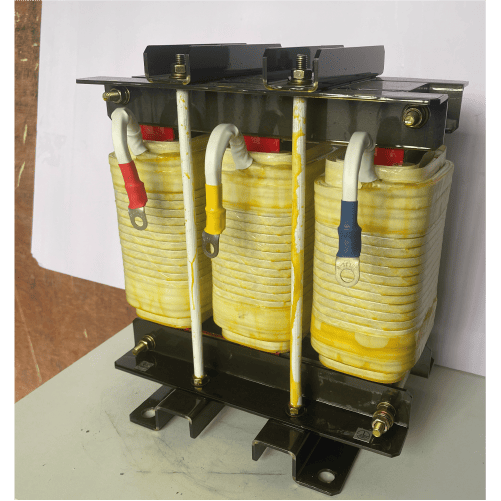

Cuộn dây điện trở Nuintek

Lò phản ứng Nuintek đóng vai trò quan trọng trong việc bảo vệ và duy trì công suất các dàn tụ điện. Ngoài việc bảo vệ các tụ điện khỏi những ảnh hưởng của môi trường, dòng sản phẩm này còn có tính năng lọc sóng hài, khiến nó trở thành một khoản đầu tư lý tưởng để bảo vệ các thiết bị điện trong hệ thống của bạn.

Tại Việt Nam chúng tôi thường xuyên nhập khẩu tụ điện Nuintek 7%, 14%, cuộn cảm và tụ trung thế Nuintek. Dòng sản phẩm này được ưa chuộng nhờ hiệu quả bảo vệ tụ điện vượt trội so với nhiều thương hiệu khác.

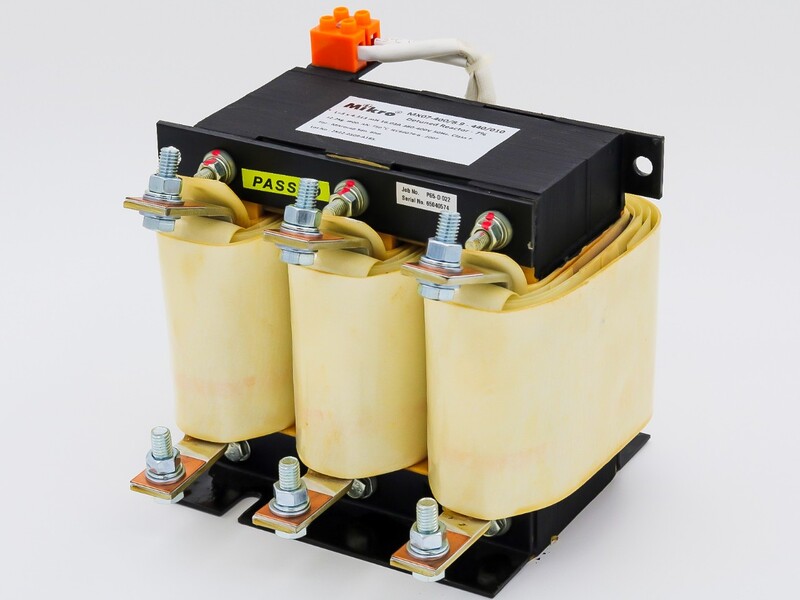

Cuộn dây điện trở vi mô

Một trong những ưu điểm lớn của cuộn dây điện trở Mikro là tuổi thọ cao, đa chức năng và độ chính xác cao, đáp ứng được nhu cầu sử dụng của nhiều người dùng. Ở Việt Nam, loại cuộn kháng được sử dụng phổ biến nhất là dòng Mikro MX07, có mức 7% và 14%.

Ngoài khả năng giảm méo sóng hài, cuộn kháng thương hiệu Mikro còn có chức năng bảo vệ quá nhiệt, chống cộng hưởng, giảm tổn thất điện năng cho dàn tụ điện. Thiết kế đơn giản, dễ sử dụng, dễ di chuyển và đặc biệt là giá cả phải chăng, cuộn dây điện trở Mikro thường được người dùng cân nhắc đầu tiên khi lựa chọn cuộn dây điện trở.

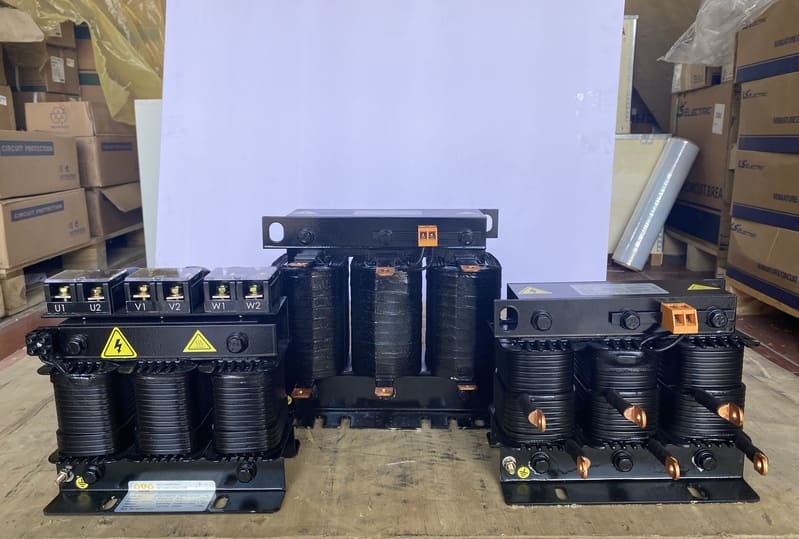

lò phản ứng BTB

BTB Electric là thương hiệu đến từ Thổ Nhĩ Kỳ với gần 50 năm kinh nghiệm. Thương hiệu này nổi tiếng với dòng sản phẩm lò phản ứng dãy tụ điện.

BTB Electric cung cấp các lò phản ứng có dải công suất từ ​​5kVAr đến 30kVAr, điện trở từ 6% – 14% và được thiết kế đặc biệt cho độ bão hòa cao. Lò phản ứng BTB đã được sử dụng trong các tủ phân phối hạ thế tại các nhà máy trên khắp Việt Nam và các tủ phân phối trung thế tại các công ty điện lực.

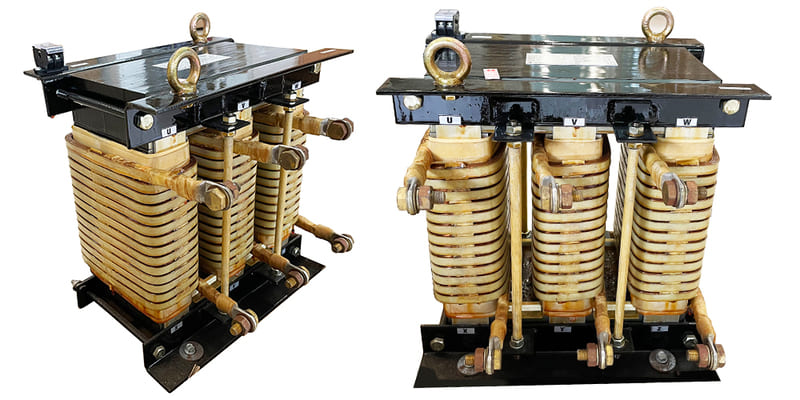

Cuộn kháng chiến Zhiyue

Lò phản ứng Shizuki mang mã hiệu LRB-3, được sản xuất theo tiêu chuẩn IEC 60289-1988, JIS C 4901-2000 tuy không đa dạng về mẫu mã nhưng lại được đánh giá cao về khả năng bảo vệ tụ điện. Ngoài ra, sản phẩm còn được thiết kế để bảo vệ đường dây truyền tải và máy biến áp khỏi quá nhiệt, giảm sự gián đoạn hệ thống truyền tải và ngăn ngừa đứt mạch.

KTH ELECTRIC hiện là nhà phân phối hàng đầu các sản phẩm cuộn dây điện trở của các thương hiệu nổi tiếng nêu trên tại Việt Nam. Chúng tôi đi đầu trong việc mang lại trải nghiệm thực tế cho khách hàng và cam kết cung cấp những sản phẩm chất lượng cao, chính hãng 100%, được nhập khẩu trực tiếp từ nhà máy và mang đến mức giá cạnh tranh, chiết khấu tốt và chính sách ưu đãi cho từng dòng sản phẩm.

Nếu bạn có nhu cầu lựa chọn cuộn dây điện trở, vui lòng truy cập: https://etinco.vn/cuon-khang/ hoặc gọi tới hotline: 0939 66 44 22 để được tư vấn và báo giá nhanh nhất.

Một số câu hỏi về cách kiểm tra cuộn dây điện trở

Câu hỏi 1: Khi nào tụ điện cần lắp đặt cuộn kháng lọc sóng hài?

hồi đáp: Sau đây là một số tình huống cụ thể khi cần thêm một cuộn kháng vào tụ điện để bảo vệ tụ điện khỏi sóng hài:

• Hệ thống điện có sóng hài được tạo ra bởi các thiết bị phi tuyến tính (biến tần, UPS, đèn LED, máy tính…).
• Có nguy cơ cộng hưởng sóng hài khi lắp đặt dàn tụ điện.
• Hệ thống có tụ điện công suất lớn hoặc nhiều tụ điện lắp song song.
• Hệ thống yêu cầu chất lượng điện năng ổn định và độ tin cậy cao.

Câu 2: Khi sử dụng cuộn kháng lọc sóng hài trong dàn tụ điện cần chú ý những điều gì?

hồi đáp: Khi sử dụng lò phản ứng lọc sóng hài, có hai biện pháp phòng ngừa quan trọng cần phải được tuân thủ cẩn thận.

• Đầu tiên, các cuộn kháng nên được mắc nối tiếp để đảm bảo hiệu quả lọc sóng hài tối ưu. Hệ số lọc sóng hài của cuộn kháng cần phải phù hợp với thông số kỹ thuật của nhà sản xuất in trên tụ điện.
• Thứ hai, điện áp của tụ phải tương thích với điện áp của cuộn kháng theo thông số kỹ thuật do nhà sản xuất công bố. Đặc biệt khi thực hiện kết nối, hãy đảm bảo thực hiện đúng sơ đồ lắp đặt.
