Cách đọc sơ đồ nguyên lý tủ điện trung thế RMU chuẩn kỹ thuật

Chu Văn An

Đọc hiểu sơ đồ tủ điện là kỹ năng cần thiết để có thể lắp đặt, vận hành, sửa chữa, bảo trì hệ thống điện đạt tiêu chuẩn kỹ thuật. Trong khuôn khổ bài viết chúng tôi sẽ hướng dẫn cách đọc sơ đồ mạch tủ trung thế tủ điện trung thế. Bạn có thể áp dụng cách làm tương tự cho các loại tủ điện trung thế khác.

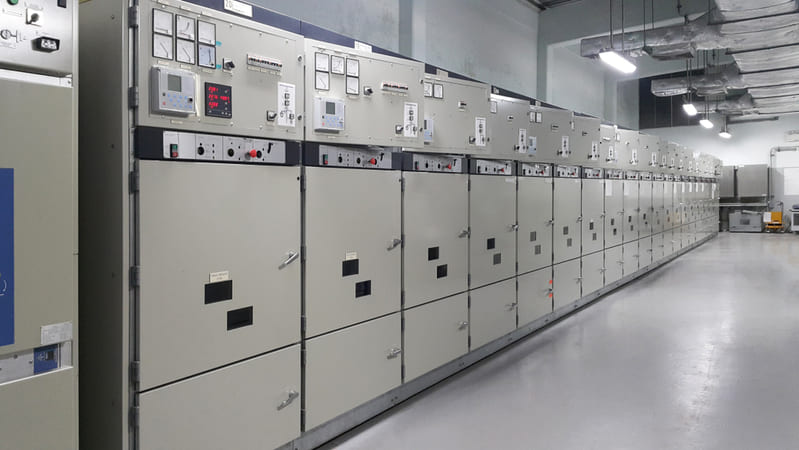

Tìm hiểu về tủ mạch trung thế tủ điện trung thế

Tủ điện trung thế RMU (Ring Main Unit) là loại tủ được thiết kế đặc biệt cho mạng phân phối vòng. Nó đóng vai trò quan trọng trong việc cung cấp điện cho các khu vực cụ thể, nhanh chóng cách ly sự cố và hạn chế ảnh hưởng đến các thành phần khác của lưới điện.

Loại tủ này có kết cấu nhỏ gọn, linh hoạt khi lắp đặt trong nhà và ngoài trời. Nó đặc biệt phù hợp với những khu vực nhà xưởng có diện tích hẹp. Thiết kế mô-đun 2, 4 hoặc 6 ngăn của tủ RMU cho phép người vận hành dễ dàng mở rộng hệ thống khi cần thiết. Điều đáng nói là dàn máy vòng có tuổi thọ lên tới 20 năm, thời gian hoạt động 40-50 năm và hiếm khi bị ảnh hưởng bởi điều kiện môi trường. Là một trong những loại tủ điện phổ biến nhất trong mạng lưới trung áp.

Sơ đồ kết cấu tủ phân phối trung thế tủ mạng vòng

Sơ đồ tủ điện trung thế trình bày chi tiết cách kết nối các thành phần điện. Từ sơ đồ này, các kỹ sư điện có thể nắm bắt được toàn bộ quá trình hoạt động của tủ điện, bao gồm số lượng, vị trí các thiết bị điện quan trọng, từ đó thuận tiện cho việc lắp đặt, thi công, vận hành, sửa chữa, bảo trì tủ điện.

Thông thường, sơ đồ của thiết bị chính vòng tủ phân phối trung thế bao gồm các phần tử sau:

• Đường dẫn chính: Mô tả đường đi của dòng điện chính, từ nguồn đến tải, qua cầu dao, công tắc cách ly và các nhóm thiết bị khác.
• Mạch bảo vệ: Trình bày phương pháp đấu nối các nhóm thiết bị bảo vệ như rơle, máy biến dòng CT, máy biến điện áp VT.
• Mạch điều khiển: Mô tả cách điều khiển thiết bị trong tủ RMU, chẳng hạn như bật và tắt cầu dao LBS.
• Ký hiệu và nhận xét: Chuyển đổi các thiết bị điện thành ký hiệu điện tiêu chuẩn trên sơ đồ điện để dễ dàng nhận biết và tìm kiếm thông tin hơn.

Tiêu chuẩn quốc gia hoặc IEC là các tiêu chuẩn áp dụng cho sơ đồ thiết bị chính vòng tủ điện trung áp nhằm đảm bảo tính thống nhất trong lắp đặt và thi công trong nước hoặc quốc tế.

Làm thế nào để hiểu được sơ đồ mạch tủ điện trung thế

Để đọc và hiểu sơ đồ nguyên lý tủ điện trung thế thiết bị chính vòng, trước tiên bạn cần nắm vững các ký hiệu điện cơ bản có trong sơ đồ và nguyên lý truyền động của loại tủ điện này.

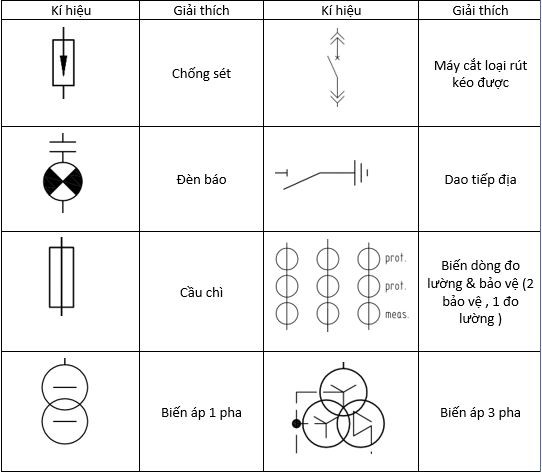

Các ký hiệu cơ bản trong sơ đồ

ký hiệu trong văn bản

ký hiệu đồ họa

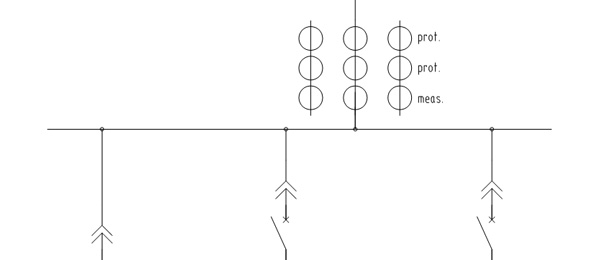

Nguyên lý truyền tải tủ trung thế

Nguyên lý truyền tải điện của tủ trung thế dựa trên sự phân bổ nguồn điện vòng của thiết bị chính vòng.

Theo đó, nguồn điện từ lưới trung áp 22kV sẽ được vận chuyển đến tổ máy vòng tròn và phân phối đến các nhánh cụ thể.

Về lý thuyết, điện năng sẽ được truyền tải qua hệ thống dây dẫn, nhưng trên thực tế, điện lưới sẽ được truyền tải trực tiếp qua tủ trung thế. Vì vậy, việc truyền tải điện trong tủ trung thế sẽ được thay thế bằng các thanh cái đồng cố định trên khung tủ thay thế cho các dây cáp điện truyền thống nhằm đảm bảo độ lệch pha ổn định và giúp điều khiển đường dây truyền tải tốt hơn. Thanh cái được sử dụng trong tủ điện khối chính vòng bao gồm một thanh cái chính nằm ngang, mỗi thanh cái nhánh là một thanh cái dọc.

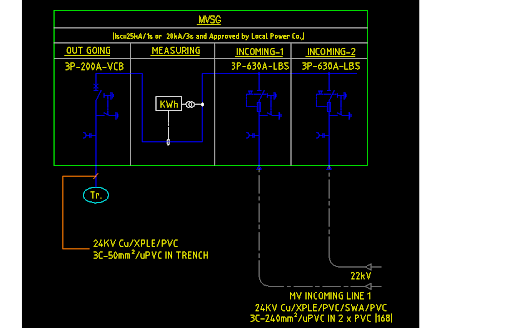

Cách đọc biểu đồ chi tiết theo nhánh

Chi nhánh số 1

Nhánh 1 (còn gọi là tuyến vào) là tuyến nhận nguồn điện vào. Các thiết bị chính của chi nhánh này bao gồm:

• Chống sét: Thiết bị bảo vệ quá áp do sét đánh. Có hai loại thiết bị chống sét: chống sét trực tiếp và chống sét.
• máy biến áp: Bao gồm máy biến áp áp chuyển đổi cấp điện áp và máy biến áp đo lường, bảo vệ.
• Công cụ: Có thể được sử dụng với các phiên bản kính thiên văn hoặc cố định.
• Đèn báo: Cung cấp một dấu hiệu hoặc cảnh báo khi một sự kiện xảy ra.

Chi nhánh số 2

Nhiệm vụ của nhánh 2 là đo tín hiệu từ máy biến áp đo lường nhằm mục đích theo dõi, đánh giá sự thay đổi điện áp nguồn liên quan đến sụt áp hoặc quá điện áp. Khi có sự cố xảy ra, tín hiệu sẽ được gửi đến rơle bảo vệ để cắt dòng điện ở mỗi nhánh.

Thiết bị nhánh 2 bao gồm:

• cầu chì: Bảo vệ máy biến áp đo lường.
• Máy biến áp đo lường ba pha: Có 1 đầu vào điện áp cao từ thanh cái và 2 đầu ra điện áp thấp từ 2 cuộn dây.
• đèn báo
• Thiết bị chống sét

Chi nhánh 3 và 4

Đây là hai cành trơ trụi. Nhánh số 3 (máy biến áp hở) có nhiệm vụ cấp điện cho máy biến áp. Tức là ở nhánh 3, máy biến áp sẽ giảm công suất điện áp cao rồi phân phối cho các phụ tải sau. Ngoài ra, một số thiết bị công suất lớn có thể nhận điện trực tiếp từ nhánh này.

Cách hiểu những lưu ý quan trọng trên sơ đồ nguyên lý tủ điện trung thế

Thiết bị chuyển mạch là thành phần không thể thiếu ở mỗi lối vào và ra của sơ đồ tủ điện trung thế thiết bị chính vòng. Tuy nhiên, LBS chỉ có thể áp dụng cho các mạch đầu vào vì thiết bị không thể ngắt dòng điện ngắn mạch. Đối với những nơi cần chuyển mạch, LBS phải được lắp đặt cầu chì.

Ngoài ra, khi thiết kế sơ đồ, các thông số kỹ thuật của thiết bị lắp đặt trong tủ cần phải được tính toán kỹ lưỡng. Một số thông số quan trọng nhất cần đảm bảo bao gồm:

• Công cụ: Dòng điện định mức (A), mức điện áp (V), ngưỡng dòng điện cắt ngắn mạch (kA/s).
• Thanh cái: Dòng điện định mức (A), mức điện áp (V) và ngưỡng dòng điện cắt ngắn mạch (kA/s).
• Máy biến áp đo lường: Tỷ lệ thay đổi, công suất đầu ra (kVAr), cấp độ chính xác, dung sai.
• Thay đổi áp suất: Điện áp đầu vào, điện áp đầu ra, công suất và hệ số cosφ.

Câu hỏi thường gặp về sơ đồ tủ điện trung thế

Câu 1: Tại sao phải đọc hiểu sơ đồ tủ điện trung thế?

hồi đáp: Việc đọc và hiểu sơ đồ tủ điện trung thế là điều cần thiết để các kỹ sư, thợ điện vận hành và giám sát hệ thống điện. Đây là cơ sở để các kỹ thuật viên xác định chính xác vị trí của thiết bị, cách thức hoạt động và kết nối của các bộ phận điện trong mạng, từ đó tạo điều kiện thuận lợi cho việc thi công, lắp đặt, sửa chữa, bảo trì.

Câu 2: Nhìn vào sơ đồ mạch tủ điện trung thế mạch vòng, trước tiên bạn cần chuẩn bị những gì?

hồi đáp: Trước hết, bạn cần hiểu chính xác các ký hiệu cơ bản trong sơ đồ tủ điện và nguyên lý truyền tải điện của tủ mạch vòng. Đây là điều kiện tiên quyết để dễ dàng đọc và hiểu sơ đồ.

Sau đó, chúng tôi sẽ hướng dẫn bạn cách đọc sơ đồ nguyên lý của tủ mạch chính vòng tủ phân phối trung thế. Bằng cách hiểu rõ các ký hiệu, thông số kỹ thuật quan trọng và nguyên lý làm việc của tủ điện trung thế, các vấn đề có thể được kiểm soát và giải quyết nhanh chóng.
