Cách đi đường dây điện âm tường đơn giản và chuẩn thợ

Chu Văn An

So với dây nổi, dây nhúng là phương pháp thi công hệ thống điện được ưa chuộng hơn trong các công trình hiện đại. Hãy cùng chúng tôi tham khảo bài viết dưới đây để biết cách lắp đặt dây điện trên tường đúng cách.

Đơn vị tường là gì?

Điện âm tường là hệ thống điện được lắp đặt ngầm trong tường hoặc trần nhà chứ không nổi ở vị trí dễ nhìn thấy nhằm tăng thêm tính thẩm mỹ cho công trình, tăng cường bảo vệ dây điện và nâng cao độ an toàn cho người sử dụng.

Điện âm tường thường được thi công trước khi dự án hoàn thành nên việc thiết kế sơ đồ mạng điện, vị trí thiết bị, vị trí đi dây điện cũng như khả năng mở rộng, nâng cấp hệ thống điện sau này cần phải được tính toán kỹ lưỡng.

Ưu điểm và nhược điểm của dây treo tường

So với phương pháp đấu dây điện hở, phương pháp đấu dây điện ẩn phổ biến hơn trong kỹ thuật hiện đại.

Thuận lợi

• Tăng tính thẩm mỹ cho công trình của bạn.
• An toàn hơn so với việc đi dây điện trong nhà, giảm thiểu khả năng cháy nổ do điện.
• Bảo vệ hệ thống dây điện tốt hơn và hạn chế tác động của nhiệt độ, hóa chất.

thiếu sót

• Cần có quy trình thiết kế và thi công phức tạp.
• Chi phí thực hiện đắt hơn so với dây nổi.
• Rất khó để sửa chữa các sự cố về điện và thay đổi cấu trúc lưới điện khi chúng xảy ra.

Nguyên tắc đi dây trong tường

Do tính chất phức tạp của quá trình thi công, đặc biệt là khó khăn về vị trí sự cố và sửa chữa nên phương pháp lắp đặt đường dây điện ngầm phải tuân thủ các nguyên tắc sau để đảm bảo xác suất xảy ra rủi ro thấp nhất:

• Dây nguồn trên tường phải cách mặt đất ít nhất 1m để tránh chập điện, cháy nổ do ẩm ướt.
• Vị trí đi dây phải khô ráo và tránh xa nguồn nhiệt >70 độ C.
• Dây điện cần được phân nhánh thành nhiều nhánh để thuận tiện cho việc chuyển mạch và sửa chữa cục bộ. Các dây dẫn điện của cùng một dây nguồn phải sử dụng cùng màu, hệ thống nối đất phải sử dụng các màu khác nhau (có thể là dải màu vàng xanh hoặc dải màu xanh vàng).

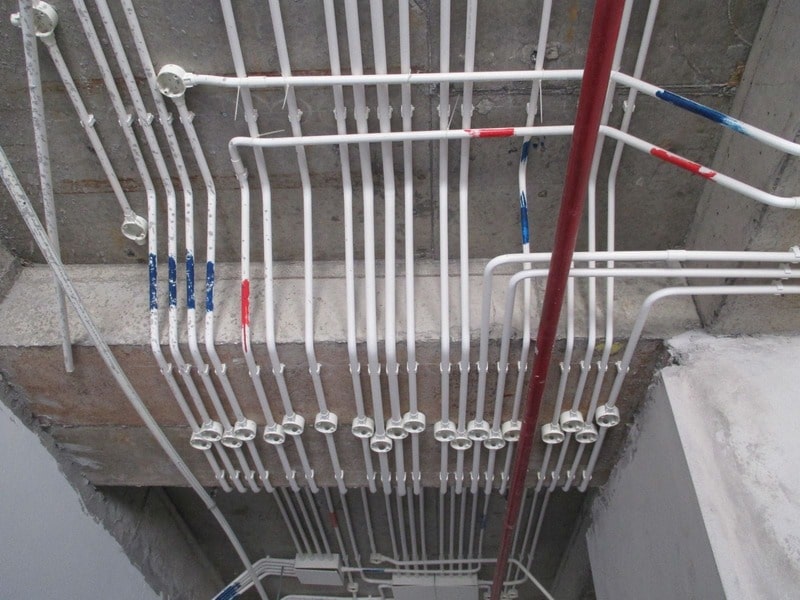

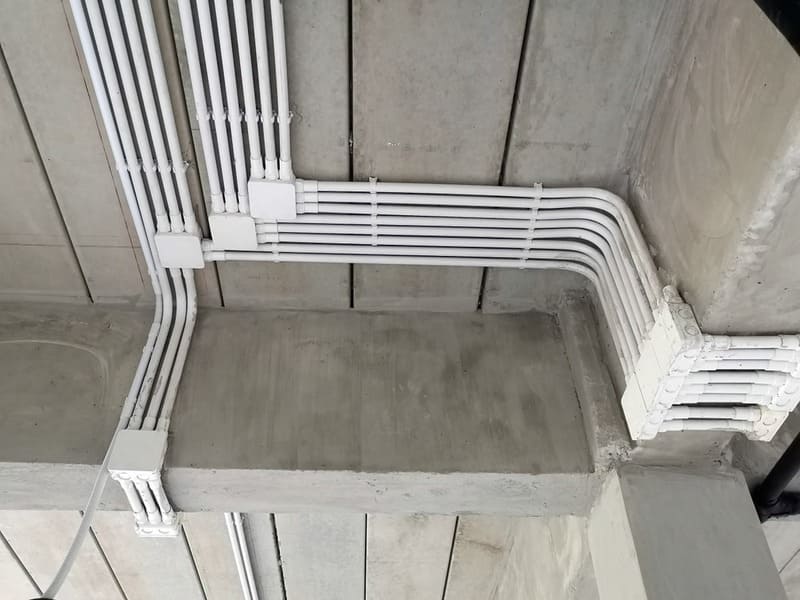

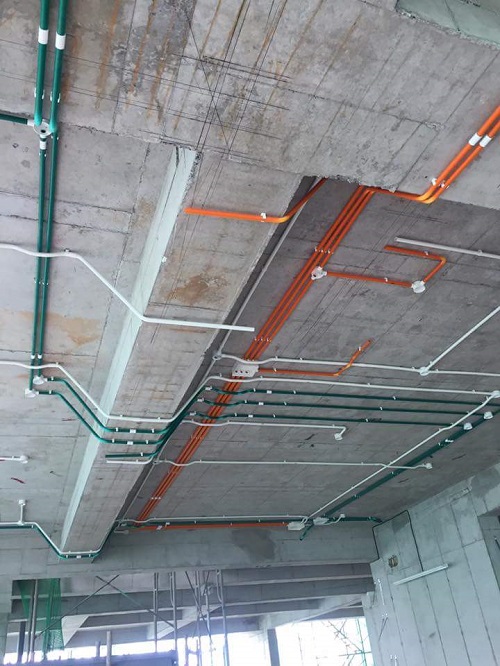

• Nên luồn dây vào ống nhựa PVC để tăng khả năng chịu tải và chống thấm nước. Đối với trần thạch cao và hệ thống dây điện trên trần nên sử dụng ống dẫn đàn hồi.
• Các dây dẫn trong ống dẫn không được chiếm quá 75% tiết diện ống dẫn. Không đặt quá nhiều dây trong cùng một ống để tránh hiện tượng nhiễu điện.
• Độ sâu của dây không được vượt quá 1/3 độ dày của thành. Không chạy trong các bức tường giữa dây điện và đường dây tivi hoặc điện thoại.
• Không lắp đặt dây điện ngầm trên mặt đất mà không neo chúng vào tường.
• Không sử dụng ống nước hoặc ống dẫn khí thay cho ống dẫn điện chuyên dụng.
• Không đặt dây điện treo tường ở nơi dễ bị khoan, đứt hoặc có lỗ hoặc đinh.
• Các kẹp dùng để cố định ống dẫn không dài quá 2m.
• Trước khi đổ bê tông để lấp trần nhà, hãy đảm bảo hệ thống dây điện được lắp đặt theo bản vẽ.

Những loại ống dẫn này thường được sử dụng cho dây dẫn điện đi trong tường

Có ba loại ống dẫn thường được sử dụng để dẫn dây vào tường: ống cứng, ống mềm và ống thép.

Ống nhựa PVC cứng (ống nhựa cứng)

Loại ống này được làm bằng nhựa PVC cứng với bề mặt bên trong và bên ngoài mịn, màu trắng đục và có dải nhiệt độ tiêu chuẩn từ 5 độ C đến 60 độ C.

Ưu điểm nổi bật của ống nhựa PVC là khả năng chống cháy, chống nước, chống mối mọt và chống axit. Ngoài ra, ống nhựa cứng rất dễ thi công và lắp ráp nên là lựa chọn tốt nhất để giấu dây điện trong nhiều công trình dân dụng và công nghiệp.

Tuy nhiên, nhược điểm của ống nhựa cứng là khả năng chịu va đập kém nên trong quá trình đổ bê tông lấp tường cần phải cẩn thận để tránh bị nứt, hư hỏng.

Xem thêm: Cách đi dây điện trong nhà đúng chuẩn kỹ thuật và thẩm mỹ

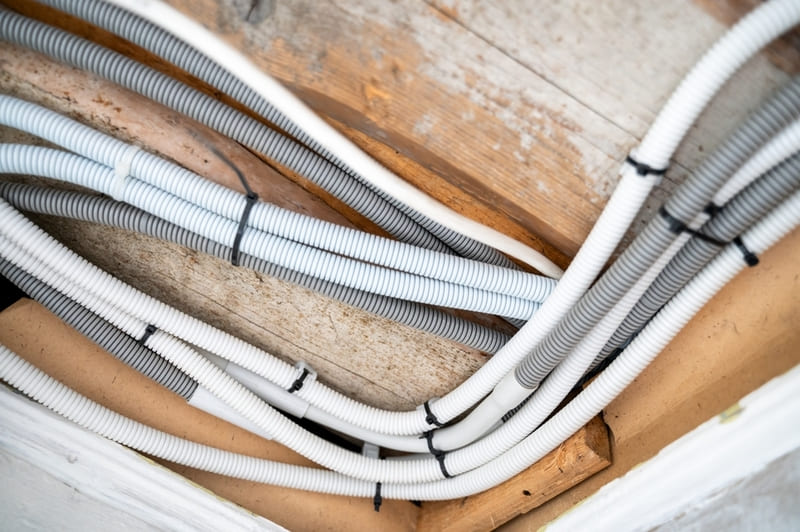

Ống ruột gà PVC (ống)

Loại ống này có các gân bên trong và bên ngoài, thành phần chính của nó là PVC và HDPE. Ruột gà dùng làm dây điện thường có màu xám đen, còn ruột gà dùng làm dây chống cháy có màu trắng đục.

Đặc điểm nổi bật của ruột gà là tính dẻo, đàn hồi tốt và lực uốn mạnh nên thích hợp làm dây tường ở những góc hẹp, những vị trí có nhánh hoặc đường dây phức tạp.

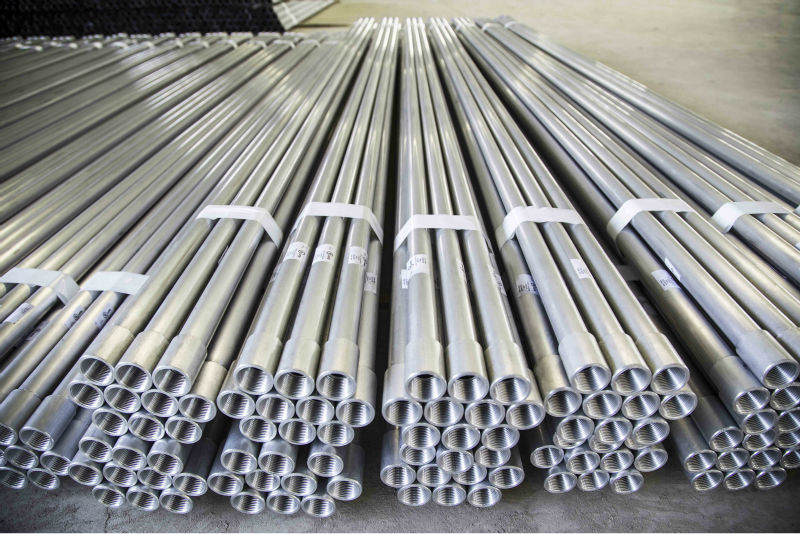

ống thép

Ống thép có độ bền và khả năng bảo vệ dây tốt hơn ống nhựa. Ngoài ra, ống thép còn có chức năng chống nhiễu điện từ, chống cháy, côn trùng, chuột cắn… nên thích hợp lắp đặt tại các công trình công nghiệp, khu vực có yêu cầu cao về phòng cháy, chống cháy nổ, chống nhiễu hoặc dùng để nối đất một số thiết bị điện.

Nhược điểm lớn nhất của ống nước bằng thép là chi phí đầu tư cao nên các hộ gia đình thường không sử dụng loại này. Thay vào đó, ống thép thường được tìm thấy nhiều hơn ở các chung cư, trung tâm mua sắm, khách sạn…

Xem thêm: Dây điện dưới sàn nhà: Ưu, nhược điểm và quy trình thi công

Cách đi dây tường đúng chuẩn kỹ thuật

Quy trình thi công hệ thống điện treo tường bao gồm các bước sau:

• Bước một: Xác định chính xác vị trí các thiết bị quan trọng như ổ cắm, công tắc, bóng đèn, tivi, tủ lạnh, máy giặt… trong lưới điện.

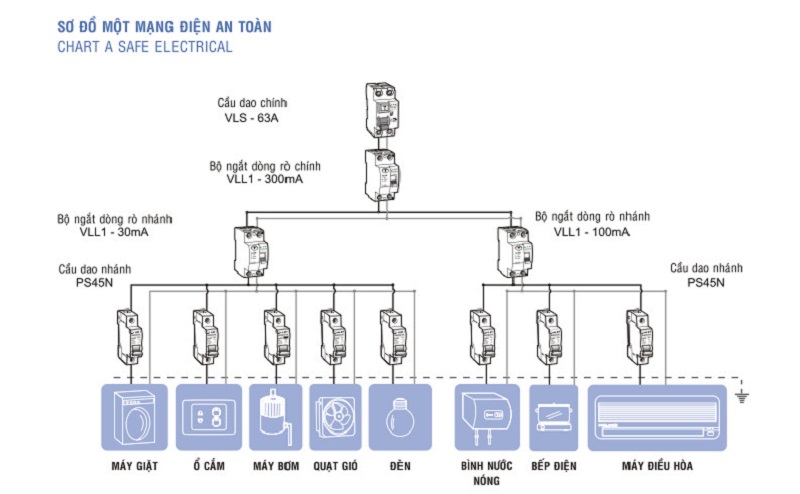

• Bước 2: Thiết kế sơ đồ điện tường chi tiết phục vụ quá trình thi công.

• Bước 3: Việc vẽ các rãnh tường theo sơ đồ điện đòi hỏi phải vẽ chính xác các đường dẫn dây trên tường.

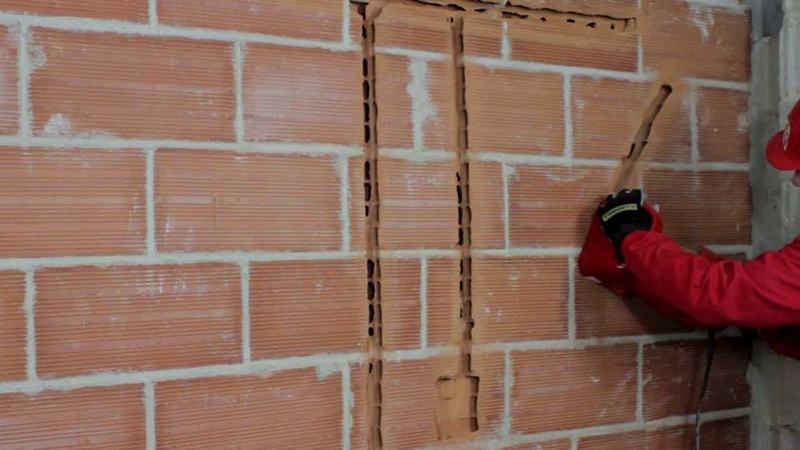

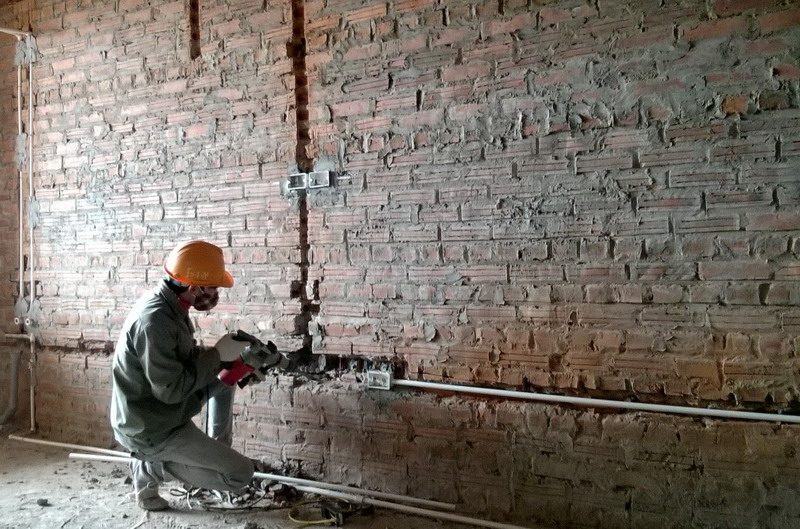

• Bước 4: Khoan lỗ và cắt tường. Chiều rộng và chiều sâu của vết cắt này sẽ phụ thuộc vào mặt cắt ngang của dây tại từng khu vực nhánh.

• Bước 5: Luồn dây vào ống dẫn.

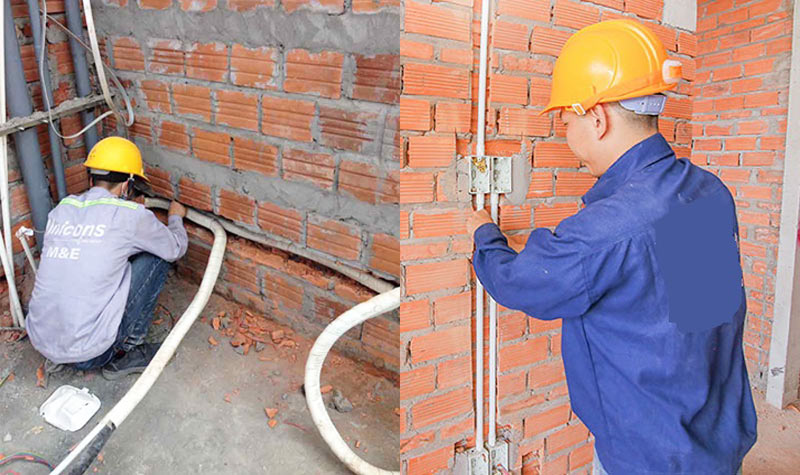

• Bước 6: Lắp ống dẫn vào rãnh tường và cố định thật chặt. Sau khi kiểm tra tính thông suốt của dây dẫn, tiến hành lấp lại các rãnh đã đục lỗ để đảm bảo tính thẩm mỹ cho công trình.

Hướng dẫn cách cắm dây vào tường đảm bảo đẹp

Luồn dây vào tường trước khi lắp ống dẫn vào rãnh cắt trên tường. Để đảm bảo an toàn và thẩm mỹ, việc đi dây vào tường cần đảm bảo các yêu cầu sau:

• Xác định chính xác vị trí cần đi dây điện trên tường hoặc trần nhà, đảm bảo không có ống nước hoặc các loại ống khác trong cùng khu vực.
• Sử dụng các lỗ khoan để nối ống dẫn từ ổ cắm hoặc chuyển sang hộp/bảng điện.
• Sử dụng dây mồi hoặc các công cụ đặc biệt để quá trình nối dây dễ dàng hơn.
• Đảm bảo lực căng khi kéo dây qua ống dẫn phù hợp với từng loại dây. Không kéo dây quá chặt hoặc để dây bị chùng xuống hoặc dễ cọ xát vào bề mặt ống dẫn.
• Sau khi dây được định tuyến qua đường ống, chúng phải được kết nối với thiết bị để kiểm tra tính liên tục của hệ thống.

Những câu hỏi thường gặp về cách lắp đặt dây điện vào tường

Câu hỏi một: loại đường tường Phương pháp nào phù hợp để lắp đặt dây điện trên tường?

hồi đáp: Dây điện âm tường phải có chất lượng cao, đến từ thương hiệu nổi tiếng hoặc đại lý uy tín. Trong đó, hệ thống chiếu sáng phù hợp với tiết diện dây 2×1,5mm2, ổ cắm phù hợp với tiết diện 2×2,5mm2, các thiết bị gia dụng công suất lớn phù hợp với tiết diện 2x4mm2 trở lên.

Câu 2: Những lỗi thường gặp khi lắp đặt hệ thống dây điện âm tường là gì?

hồi đáp: Một số lỗi thường gặp khi thi công hệ thống dây điện treo tường bao gồm đi dây không đúng trong bản vẽ thiết kế, khiến các dây bị chồng lên nhau; không sử dụng ống bảo vệ và đi dây điện trực tiếp vào tường hoặc trần nhà; đấu nối sai cực, lỏng đấu nối hoặc không kiểm tra hệ thống trước khi trát tường…
