Cách đi dây điện trong nhà chuẩn kỹ thuật và thẩm mỹ

Chu Văn An

Trong quá trình thiết kế, xây dựng nhà, công trình, việc đi dây điện trong nhà là khâu cực kỳ quan trọng, yêu cầu cao về kỹ thuật, an toàn và thẩm mỹ. Bạn có thể tìm hiểu về cả nối dây bề mặt và nối dây ẩn trong bài viết của chúng tôi để chọn phương pháp nối dây thích hợp.

Cấu tạo hệ thống dây điện trong nhà

Độ phức tạp của hệ thống dây điện trong một ngôi nhà phụ thuộc vào số lượng thiết bị và nhu cầu sử dụng điện của mỗi ngôi nhà. Cụ thể, lưới điện gia đình thường có các thành phần chính sau:

• Mạch chính: Mạng lưới phân phối chạy từ đồng hồ điện đến hệ thống dây điện của ngôi nhà.
• Mạch nhánh: Mạch phân nhánh từ mạch chính để phân phối điện đến các khu vực khác nhau trong nhà hoặc thiết bị điện. Các mạch nhánh thường được mắc song song và có khả năng điều khiển, bảo vệ độc lập.
• Đồng hồ đo điện: Thiết bị này có nhiệm vụ đo lượng điện sử dụng hàng tháng của từng gia đình và phân phối điện lên lưới điện gia đình.
• Thiết bị điện: Bao gồm tất cả các thiết bị điện trong nhà như đèn, quạt điện, tivi, tủ lạnh, điều hòa, máy giặt, máy tính…
• Thiết bị bảo vệ: Bao gồm cầu chì, cầu dao và cầu dao tự động có khả năng chuyển mạch trước khi xảy ra tai nạn điện để bảo vệ hệ thống, thiết bị điện.

Đặc điểm của dây điện trong nhà

Trước khi đi dây điện trong nhà, bạn cần hiểu rõ đặc điểm của dây điện trong dự án này.

• Điện áp: Nguồn điện chính được sử dụng trong các hộ gia đình Việt Nam là điện 1 pha 220V.
• Hiện hành: Giá trị hiện tại trung bình thường là 15A hoặc 20A.
• kết cấu: Lưới điện trong nhà được tổ chức thành các nhánh, bắt đầu từ trạm biến áp địa phương, đi qua đồng hồ đo đến các mạch nhánh và cuối cùng đến ổ cắm và công tắc.
• Thiết bị bảo vệ: 100% hệ thống điện gia đình được trang bị thêm thiết bị bảo vệ để đảm bảo an toàn dù là cầu dao, cầu chì hay cầu dao.
• Điện áp ổn định: Đây là yếu tố quan trọng nhất để đảm bảo thiết bị hoạt động bình thường và duy trì sự an toàn về điện cho người sử dụng.
• Tiết kiệm năng lượng: Việc sử dụng điện ảnh hưởng trực tiếp đến hóa đơn tiền điện hàng tháng của bạn. Vì vậy, hệ thống dây điện trong nhà cần được thiết kế tối ưu để tiết kiệm năng lượng, giảm lượng điện tiêu thụ hàng ngày.

Xem thêm: Hướng dẫn cách sử dụng cáp theo tiêu chuẩn

Hướng dẫn 2 cách lắp đặt dây điện an toàn và đẹp trong nhà

Hệ thống dây điện trong các ngôi nhà ngày nay thường được định tuyến theo hai cách phổ biến: hệ thống dây điện trên cao và hệ thống dây điện ẩn. Mỗi phương pháp đều có ưu nhược điểm khác nhau nên tùy theo nhu cầu của từng gia đình mà kỹ sư điện sẽ đề xuất phương pháp đi dây trong nhà phù hợp.

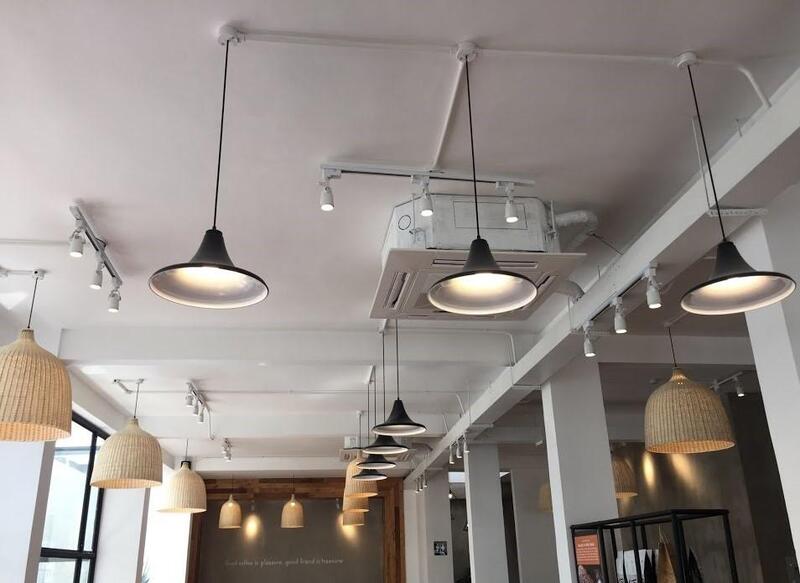

Cách kết nối điện tại nhà

Đây là phương pháp lắp đặt hệ thống dây điện trên bề mặt tường, trần hoặc sàn mà có thể dễ dàng nhìn thấy bằng mắt thường. Việc đi dây thường được thực hiện sau khi ngôi nhà được hoàn thiện hoặc khi nâng cấp hệ thống điện sau một thời gian sử dụng.

Để đảm bảo an toàn và tăng điện trở cho dây, dây điện nổi sẽ được luồn vào ống nhựa hoặc thép chuyên dụng.

Ưu điểm của việc chạy dây điện trong nhà là:

• Tiết kiệm chi phí so với đi dây âm tường.
• Dễ dàng sản xuất, sửa chữa và thay thế.
• Sơ đồ mạch có thể dễ dàng thay đổi, nâng cấp hoặc mở rộng khi cần thiết.
• Không cần bản vẽ thiết kế mạch trong quá trình thi công.

Tuy nhiên, phương pháp này cũng có nhược điểm:

• Không có tính thẩm mỹ cao.
• Nếu người cài đặt có chuyên môn kém, có thể dễ dàng xảy ra nhầm lẫn.
• Một khi xảy ra chập điện rất dễ gây cháy, nổ.

Quá trình lắp đặt hệ thống dây điện trong nhà bao gồm các bước sau:

• Bước một: Xác định vị trí đi dây điện dựa trên mạch điện được thiết kế hoặc kinh nghiệm của thợ điện có trình độ.

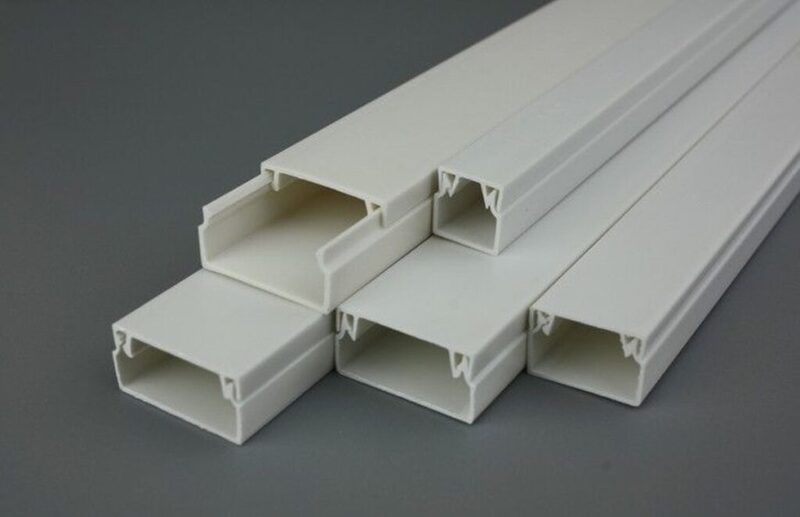

• Bước 2: Chọn ống bảo vệ Có rất nhiều loại ống chuyên dùng để đi dây trong nhà như ống nhựa, ống vuông, ống tròn, ống thép…

• Bước 3: Luồn dây vào ống. Cắm dây nguồn vào đường ống và cố định vào tường, trần hoặc sàn.
• Bước 4: Kiểm tra hệ thống điện. Sau khi hoàn thành việc đi dây điện trong nhà, hãy đấu nối vào nguồn điện và kiểm tra hoạt động của các thiết bị để đảm bảo hệ thống dây điện không gặp vấn đề gì.

ghi chú: Vị trí đặt dây điện trên tường phải cách mặt đất ít nhất 2m để không cản trở sinh hoạt hàng ngày. Không chạy dây điện ở khu vực ẩm ướt hoặc gần nguồn nước hoặc nguồn nhiệt. Đồng thời, phải tính toán số lượng ống thích hợp, tránh đặt quá nhiều đường ống trong cùng một ống dễ gây cháy nổ.

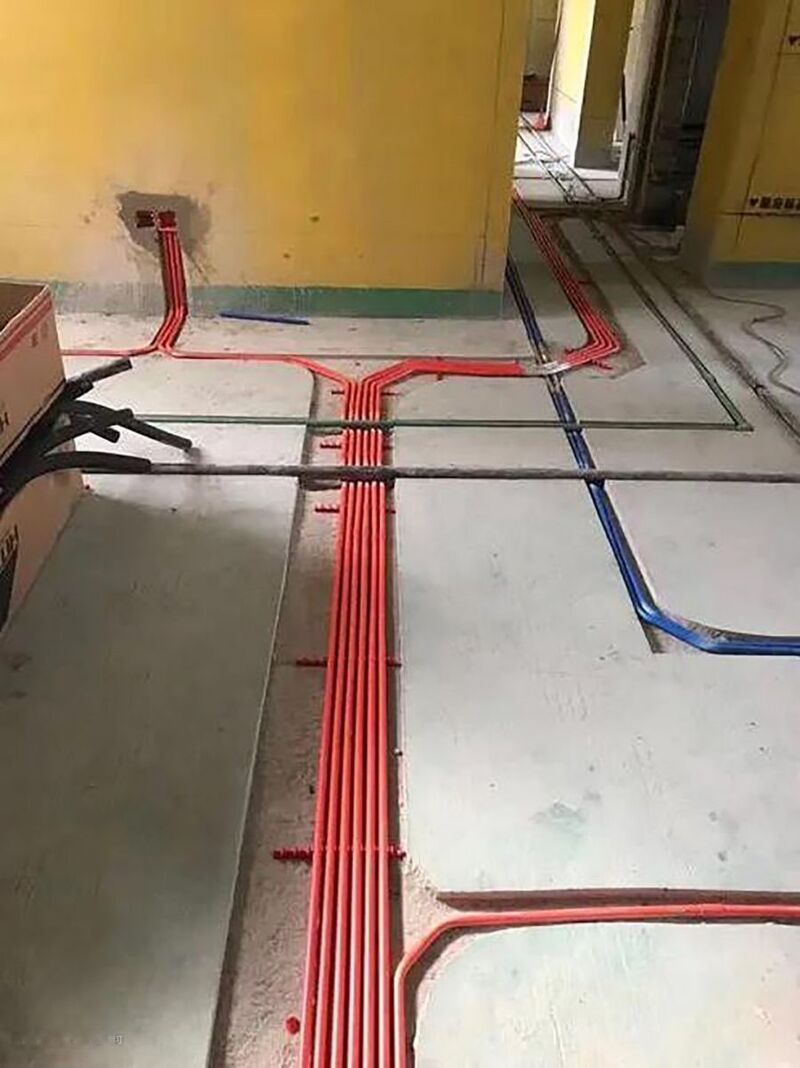

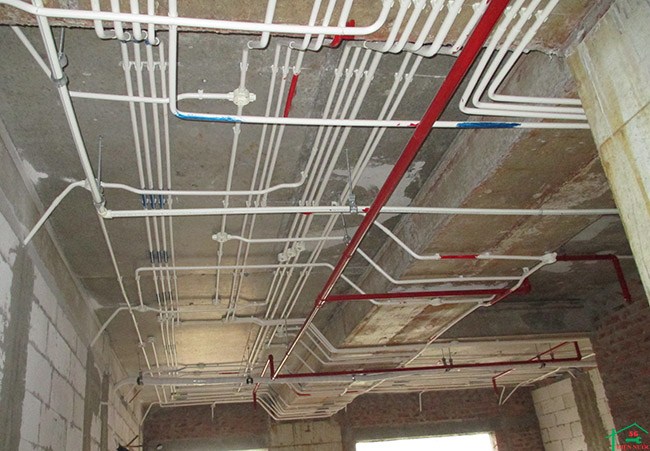

Cách đi dây dưới tường và sàn nhà

Trong phương pháp dây nguồn treo tường, dây dẫn không lộ ra bên ngoài mà được chôn trực tiếp hoặc xuyên qua các ống nhựa rồi chôn vào tường hoặc sàn nhà. Đi dây điện âm tường rất phổ biến ở nhiều công trình hiện đại, yêu cầu cao về an toàn và thẩm mỹ.

Thuận lợi:

• Tăng tính thẩm mỹ cho công trình và hạn chế tối đa tình trạng rối, vướng víu của dây điện.
• Đảm bảo an toàn tối đa cho người dùng và hạn chế tối đa các tai nạn về điện khi không tiếp xúc trực tiếp với dây điện.
• Nó bảo vệ tốt hệ thống mạch điện và tăng tuổi thọ cho mạch điện, thiết bị.
• Gia tăng giá trị bất động sản, đặc biệt là các dự án thông minh hiện đại.

thiếu sót:

• Quá trình thiết kế, xây dựng và lắp đặt rất phức tạp.
• Chi phí thực hiện cao hơn nhiều so với dây nổi.
• Các sự cố về điện có thể khó xác định và sửa chữa khi chúng xảy ra.

Quy trình nối dây điện cực âm cơ bản:

• Bước một: Xác định chính xác vị trí các thiết bị điện trong nhà để bố trí vị trí ổ cắm, công tắc phù hợp.

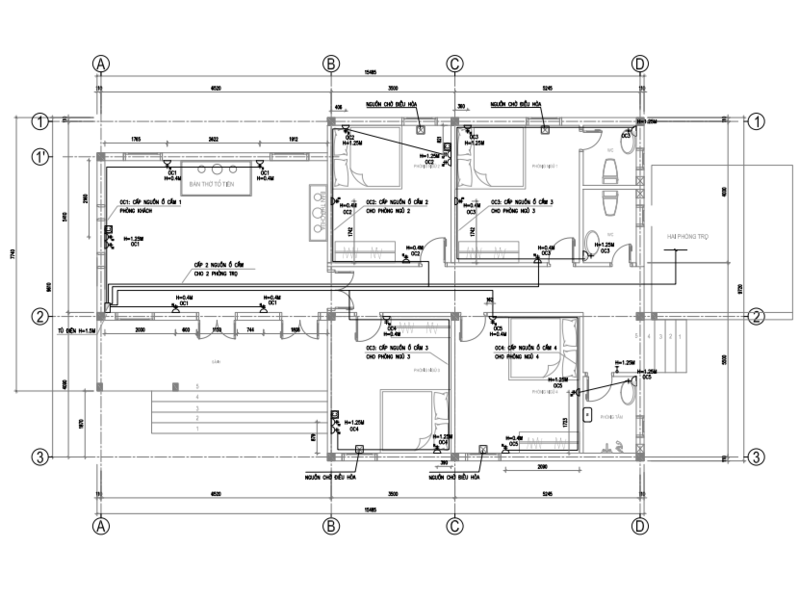

• Bước 2: Lập sơ đồ chi tiết hệ thống điện.
• Bước 3: Theo bản vẽ, vẽ chi tiết các dây trên tường và sàn. Sau đó tiếp tục cắt tường và sàn.
• Bước 4: Cắm dây nguồn vào ống bảo vệ.
• Bước 5: Đặt ống dẫn dây vào khe đã cắt và cố định chắc chắn.
• Bước 6: Sau khi kiểm tra tính liên tục của dây nguồn âm, hãy dán miếng dán vào chỗ cắt và sơn nó để giữ cho dự án trông đẹp mắt.

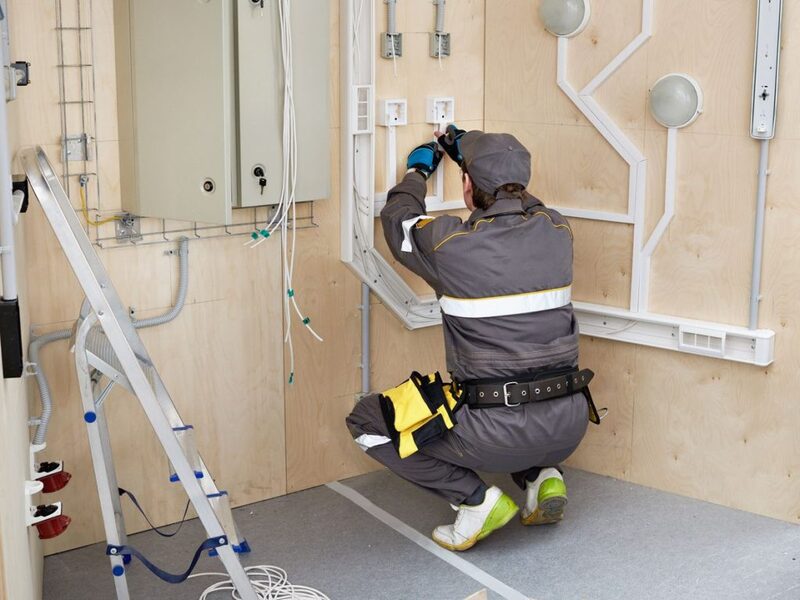

Nguyên tắc đi dây điện an toàn và thẩm mỹ trong nhà

Dưới đây là những nguyên tắc chung bạn cần biết khi nối dây trong nhà để đảm bảo hiệu suất truyền tải của đường dây điện đồng thời đảm bảo an toàn cho người sử dụng và tính thẩm mỹ cho công trình của bạn.

• Dây rẽ nhánh giúp thuận tiện cho quá trình thay thế, sửa chữa, hạn chế các sự cố về điện ảnh hưởng đến toàn bộ hệ thống.
• Dây dùng cho công tắc, ổ cắm và bóng đèn tốt nhất là dây Cu/PVC 2×1,5mm2. Đối với thiết bị có công suất 1-2kW chọn dây Cu/PVC có tiết diện 2×2,5mm2. Các dây dẫn sử dụng cho các thiết bị có công suất >2kW như điều hòa không khí nên chọn dây có tiết diện 4,0mm2. Tuy nhiên, để đảm bảo an toàn và tối ưu hóa chi phí, bạn nên chọn mặt cắt dây dựa trên cách tính tải dây cho từng thiết bị.
• Toàn bộ hệ thống dây điện trong nhà cần phải đi vào ống dẫn để tăng khả năng chịu lực và chịu nhiệt. Đặc biệt đối với dây điện, cần ưu tiên các loại ống dẫn tròn, vị trí đặt ống dẫn không quá 1/3 độ dày thành ống. Số lượng dây trong ống nhỏ hơn 75% tiết diện ống.
• Sử dụng ống dẫn đàn hồi cho trần thạch cao, trần gạch, ống vuông cho dây điện nổi và cho hệ thống nối đất yêu cầu nhiều màu sắc khác nhau (như màu vàng sọc xanh hoặc xanh sọc vàng).
• Ống luồn dây bảo vệ phải có khả năng chống cháy, chống thấm và chịu lực tốt. Tránh đặt ống thông ở nơi có nhiệt độ >70 độ C.
• Nguồn điện dư thừa cần có lối thoát hiểm an toàn nên đường dây điện trong nhà cần được trang bị cọc tiếp đất để đề phòng cháy nổ, sét đánh.
• Cố định dây nguồn chắc chắn vào tường hoặc sàn và không bao giờ để dây bị lỏng.
• Dây điện gia dụng phải được lắp đặt độc lập với các hệ thống dây điện khác như đường dây tín hiệu và đường dây điện thoại.
• Không bao giờ chạy dây điện trên mái nhà của bạn.
• Không phân nhánh hoặc kéo dài dây trong ống dẫn.
• Khoảng cách tiêu chuẩn giữa tủ tổng đài và mặt đất là 1,4m, ổ cắm là 0,3m và công tắc là 0,7-0,9m.
• Ống điều hòa cách trần khoảng 0,4m, dàn nóng cách xa tường.

Xem thêm: Dây điện dưới sàn nhà: Ưu, nhược điểm và quy trình thi công

Một số câu hỏi về cách đấu nối điện tại nhà

Câu 1: Khi đi dây điện trong nhà cần chú ý điều gì?

hồi đáp: Khi đi dây điện trong nhà, bạn cần chú ý những vấn đề sau:

• Không lắp đặt hệ thống dây điện trong nhà nếu không có kiến ​​thức chuyên môn về điện.
• Ưu tiên sử dụng dây chất lượng cao của các thương hiệu nổi tiếng.
• Tính toán kỹ công suất các thiết bị trong nhà để chọn tiết diện dây phù hợp.
• Dây nguồn cần được giữ tách biệt với đường dây cáp, mạng và điện thoại.
• Mỗi tầng và khu vực trong nhà đều được trang bị cầu dao bảo vệ tự động.
• Không nên khoét rãnh tường quá sâu vì sẽ ảnh hưởng đến kết cấu của tường.
• Khi lắp đặt dây âm, bạn cần xem xét kế hoạch mở rộng, nâng cấp hệ thống của mình để tránh tình trạng quá tải dây khi mang nhiều tải mới.

Câu hỏi 2: Chiều cao lắp đặt tiêu chuẩn của ổ cắm khi đi dây điện tại nhà là bao nhiêu?

hồi đáp: Ổ cắm phải cách mặt đất ít nhất 0,3m. Nhưng nếu ở nhà có trẻ em thì khoảng cách này ít nhất phải là 1,5m.

Câu hỏi 3: Độ cao lắp đặt công tắc bao nhiêu là phù hợp?

hồi đáp: Công tắc nên lắp đặt gần cửa ra vào, tốt nhất là cách mặt đất 0,7 – 0,9m.

Câu 4: Làm thế nào để làm dây điện nổi tại nhà đẹp?

hồi đáp: Bạn nên chọn màu ống gió phù hợp với màu tường, trần, sàn nhà hoặc sử dụng băng dính có màu, hoa văn để trang trí, tạo điểm nhấn trên tường.

Hy vọng với những kiến ​​thức về cách đi dây điện trong nhà trên đây, bạn có thể chọn được phương pháp đi dây phù hợp cho công trình của mình. Chúng tôi liên tục cập nhật các kiến ​​thức dây khác: . Xin vui lòng tìm hiểu.
