Cách chọn và lắp đặt aptomat cho bình nóng lạnh

Chu Văn An

Là một thiết bị điện quan trọng trong đời sống gia đình, máy nước nóng thường được lắp đặt ở những khu vực ẩm ướt. Vì vậy, việc trang bị cho máy nước nóng một cầu dao riêng là điều cần thiết để đảm bảo thiết bị hoạt động ổn định và an toàn. Vậy chọn CB cho máy nước nóng như thế nào? Làm thế nào để cài đặt thiết bị này? Bài viết dưới đây của KTH ELECTRIC sẽ hướng dẫn chi tiết cho bạn.

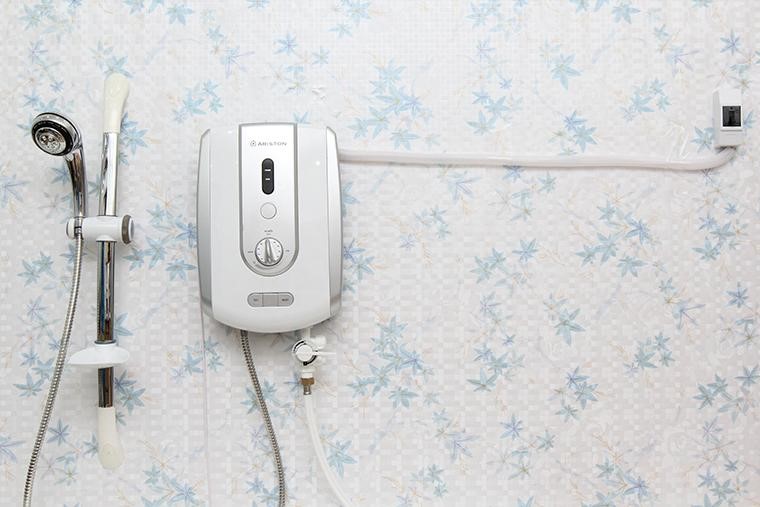

Tại sao máy nước nóng cần có cầu dao riêng?

Máy nước nóng là thiết bị có công suất cao, công suất trung bình từ 1500W đến 3000W tùy loại. Khi làm việc, pin tiêu thụ dòng điện lớn nên cần có CB riêng để kiểm soát dòng điện đầu vào và đầu ra. Ngoài ra, thiết bị thường được lắp đặt ở những nơi ẩm ướt tiềm ẩn nguy cơ rò rỉ, điện giật. Vì vậy, việc lắp đặt Aaptomat cho máy nước nóng là yêu cầu bắt buộc để thiết bị được sử dụng an toàn và lâu dài.

• Khi dòng điện vượt quá mức cho phép, cầu dao sẽ tự động ngắt nguồn điện, giúp việc sử dụng máy nước nóng an toàn và hiệu quả hơn, tránh những tai nạn điện không đáng có.
• Aptomat giúp hạn chế chập mạch thiết bị, ngăn ngừa nguy cơ cháy nổ, đảm bảo an toàn tuyệt đối cho người dùng trong quá trình vận hành.
• Aptomat bảo vệ hệ thống điện của thiết bị, giúp phát hiện và khắc phục kịp thời các sự cố rò rỉ trước khi làm hỏng các linh kiện trong máy nước nóng của bạn.
• Khi xảy ra chập điện nguy cơ cháy nổ là rất cao. Aaptomat phát hiện và ngắt điện kịp thời, giúp ngăn chặn hỏa hoạn và bảo vệ người dùng.
• Trong môi trường ẩm ướt như phòng tắm, aptomat giúp tiết kiệm năng lượng và mang lại sự an toàn tối đa cho người dùng, hạn chế nguy cơ bị điện giật.

Công thức tính công suất máy nước nóng aptomat

Để biết máy nước nóng sử dụng bao nhiêu mạch, bạn cần tính toán mức tiêu thụ dòng điện dựa trên công suất thực tế của thiết bị, sau đó chọn CB có dòng điện phù hợp.

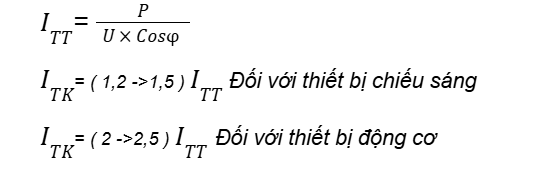

Công thức tính toán hiện tại:

Ở đó:

• I là cường độ dòng điện (A)
• P là công suất của máy nước nóng (W)
• U là điện áp (V) – thường là 220V
• Cosφ là hệ số công suất, thường là 0,8

Ví dụ: Máy nước nóng 2500W, ta có:

Theo nguyên tắc an toàn, nên chọn bộ chuyển đổi lớn hơn 30% so với dòng điện tính toán, nghĩa là có thể chọn bộ chuyển đổi 15A hoặc 20A cho phù hợp.

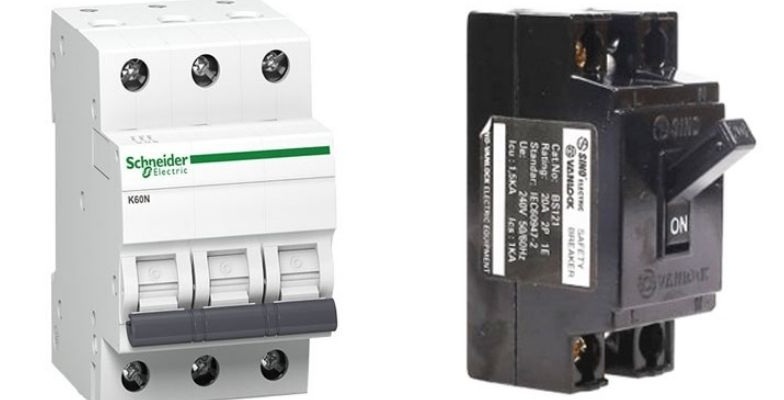

Dưới đây là một số gợi ý aptomat phù hợp dựa trên công suất máy nước nóng:

• Máy nước nóng mini, công suất ~1500W ➝ Chọn aptomat có dòng điện 10A trở lên.
• Máy nước nóng gián tiếp 15L–30L, công suất khoảng 2500W ➝ Chọn Aptomat 15A–20A.
• Máy nước nóng trực tiếp, công suất từ ​​3500W – 4500W ➝ Chọn Aptomat 25A hoặc 30A, ưu tiên loại chống sốc (RCBO).
• Đối với máy nước nóng có công suất trên 5000W nên chọn Aptomat 32A trở lên, loại chống sốc 2 cực, dòng rò 30mA.

Lưu ý: Nên lựa chọn máy cắt chống giật 1 pha 2 cực (2P) có chức năng bảo vệ quá tải, chống rò rỉ.

Xem thêm: Hướng dẫn chi tiết chọn aptomat sử dụng tại nhà

Chọn dây ngắt mạch máy nước nóng

Sau khi xác định được dòng điện thích hợp, bước tiếp theo là chọn đúng loại dây để đảm bảo không bị quá tải và hạn chế sinh nhiệt nguy hiểm.

Xác định công suất thực tế của bình nước nóng, thông thường thông tin này được ghi rõ trên nhãn hoặc bảng thông số kỹ thuật được dán trực tiếp trên thân máy. Khi đã có thông tin về công suất, chúng ta sẽ sử dụng công thức sau để xác định tiết diện dây phù hợp:

S=I/J

Ở đó:

• S: Tiết diện dây yêu cầu (đơn vị: mm2)
• I: cường độ dòng điện chạy qua dây dẫn (đơn vị A)
• J: Mật độ dòng điện cho phép của vật liệu dẫn điện (đơn vị A/mm2)

Thông thường, mật độ dòng điện tiêu chuẩn là:

• Dây đồng: 6A/mm2
• Dây nhôm: 4,5A/mm2

Sau đây là bảng tham khảo cách chọn tiết diện dây theo khả năng chịu tải của máy nước nóng:

Đối với máy nước nóng trực tiếp

Công suất của máy nước nóng trực tiếp thường dao động từ 3.500W đến 5.000W. Ví dụ: nếu công suất trung bình là 4500W và điện áp thông thường là 220V thì ta tính được:

• Cường độ hiện tại≈ 20,45A
• Tiết diện dây đồng tối thiểu ≈ 3,5 mm²
• Tiết diện dây nhôm tối thiểu ≈ 4,5 mm2

Bạn có thể chọn dây đồng 3,5mm2 hoặc 4mm2, hoặc dây nhôm 5mm2 trở lên để tăng độ bền và an toàn lâu dài.

Đối với máy nước nóng gián tiếp

Đối với máy gián tiếp có công suất thường khoảng 2500W, áp dụng công thức ta tính được:

• Cường độ hiện tại≈ 11,36A
• Tiết diện dây đồng yêu cầu≈ 1,89 mm2
• Tiết diện dây nhôm tương ứng≈ 2,52 mm2

Trong trường hợp này, chọn dây đồng 2,5 mm2 hoặc dây nhôm 3 mm là lựa chọn tốt nhất, không chỉ đảm bảo đủ tải mà còn hạn chế hiện tượng nóng dây khi thiết bị chạy lâu.

Xem thêm: Chi tiết bảng chọn theo điện dung quy đổi

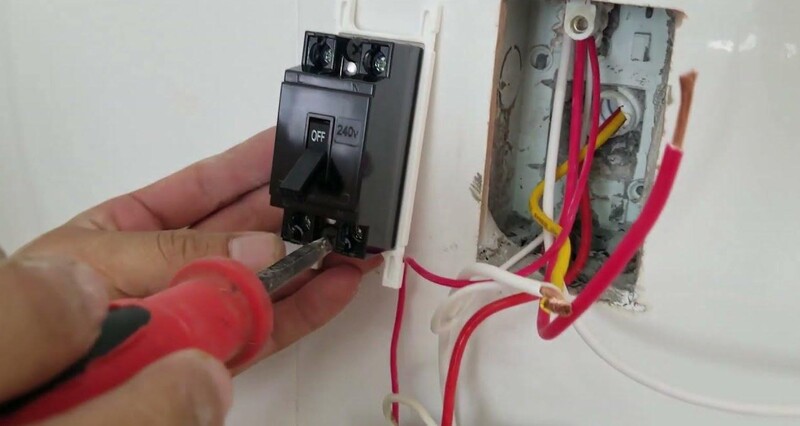

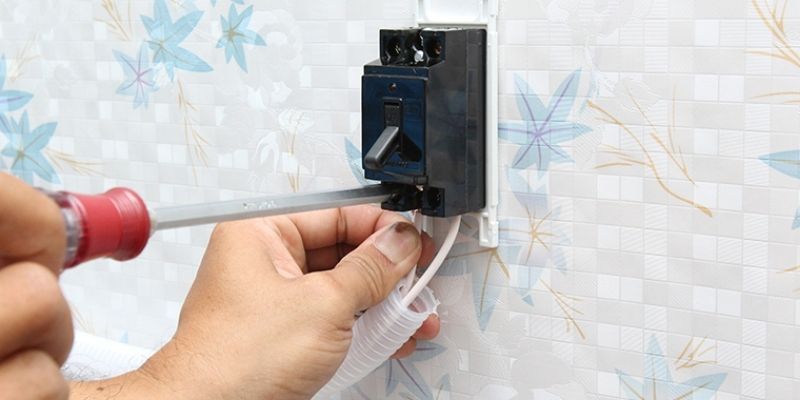

Cách lắp đặt cầu dao máy nước nóng

Việc lắp đặt cầu dao chống giật máy nước nóng không quá phức tạp nhưng đòi hỏi phải có kiến ​​thức chuyên môn về điện và các dụng cụ lắp đặt cần thiết. Dưới đây là các bước chi tiết:

• Bước một: Dụng cụ chuẩn bị bao gồm: cầu dao chống giật (RCBO, ELCB), dây dẫn phù hợp, kìm, tua vít, băng dính điện, bút thử,…
• Bước 2: Vui lòng ngắt nguồn điện chính trước khi thi công để đảm bảo an toàn. Siết chặt cầu dao và kiểm tra hoạt động của cầu dao và máy nước nóng trước khi cấp điện
• Bước 3: Quyết định nơi lắp đặt aptomat, tốt nhất là cạnh cửa phòng tắm hoặc phòng ngủ chính, tránh độ ẩm cao, ánh nắng trực tiếp và gần khu vực bếp.
• Bước 4: Kết nối dây nguồn với cầu dao: dây nóng (pha) với cực sống (L) của cầu dao, dây lạnh với cực trung tính (N) và dây nối đất (nếu có) với chân nối đất.
• Bước 5: Kiểm tra lại tất cả các kết nối. Bật nguồn và kiểm tra xem cầu dao có hoạt động tốt không (phải ngắt kết nối khi nhấn nút “Kiểm tra” trên cầu dao).

Xem thêm: Cách chọn và lắp đặt aptomat cho máy điều hòa, máy lạnh

Những lưu ý khi lắp đặt và sử dụng cầu dao máy nước nóng

Trong quá trình sử dụng, bạn nên chú ý những vấn đề sau để đảm bảo hiệu quả bảo vệ và độ bền của thiết bị:

• Luôn đóng kín aptomat sau khi sử dụng, đặc biệt là vào mùa hè.
• Không lắp đặt aptomat ở vị trí thấp, ở vị trí dễ bị nước bắn tung tóe hoặc gần bồn tắm hoặc vòi sen.
• Định kỳ kiểm tra nút kiểm tra độ va đập trên aptomat (nếu có) để đảm bảo nó vẫn hoạt động bình thường.
• Tốt nhất nên sử dụng cầu dao chống giật cho máy nước nóng để tránh nguy cơ rò rỉ điện.
• Đảm bảo cầu dao được gắn chắc chắn, dễ nhìn và vận hành khi cần thiết.

Trên đây KTH ELECTRIC đã hướng dẫn bạn cách chọn bình nóng lạnh aptomat phù hợp với công suất thiết bị. Hy vọng những chia sẻ hữu ích này sẽ giúp bạn có thêm kinh nghiệm trong việc lựa chọn, lắp đặt cầu dao máy nước nóng để sử dụng an toàn và hiệu quả. Để tìm hiểu thêm về aptomat, bạn có thể truy cập: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/.
