Cách chọn và lắp aptomat cho bếp từ 3 dây, 4 dây, 5 dây

Chu Văn An

Nhiều gia đình sử dụng bếp từ công suất lớn thường không sử dụng dây nguồn cắm trực tiếp vào ổ điện mà thay vào đó sử dụng bộ chuyển đổi riêng cho bếp từ. Trong bài viết này KTH ELECTRIC sẽ chia sẻ cách chọn công suất aptomat của bếp từ và các bước đấu nối chi tiết.

Lợi ích khi sử dụng aptomat cho bếp từ

Bếp từ gia đình thường có ít nhất 2 bếp trở lên. Vì vậy, công suất điện năng sử dụng tương đối cao. Bếp từ sử dụng aptomat để đảm bảo an toàn điện và duy trì dòng điện cường độ cao. Ngoài ra, hệ thống dây điện chịu lực tốt còn giúp bếp từ đảm bảo khả năng hoạt động cao.

Cách chọn công suất thích ứng của bếp từ

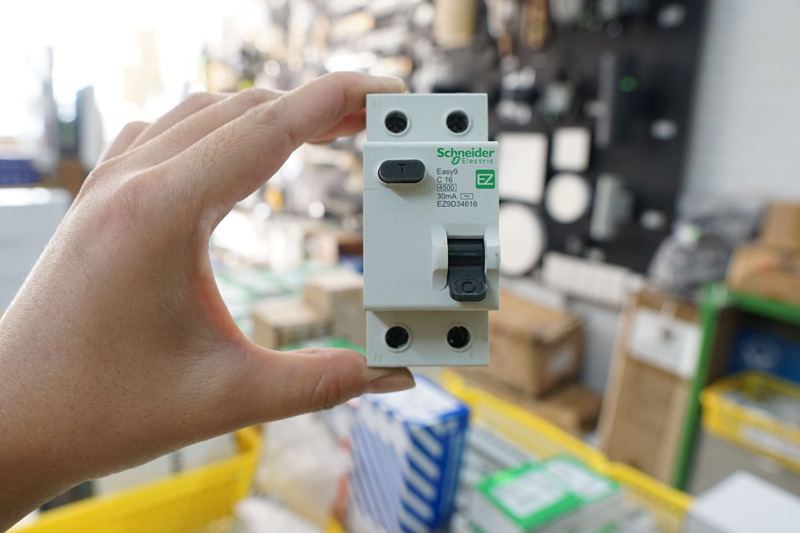

Một số loại cầu dao bếp từ phổ biến được nhiều người sử dụng là MCB, RCBO, cầu dao an toàn.

• MCB: Thích hợp cho bếp từ gia đình, có chức năng bảo vệ quá tải, ngắn mạch.
• RCBO: Loại cầu dao này có cả chức năng bảo vệ chống rò rỉ và bảo vệ quá tải nên an toàn hơn so với cầu dao loại thu nhỏ.
• Cầu dao an toàn: thích hợp cho bếp từ cỡ nhỏ.

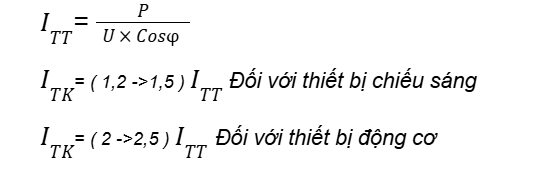

Để lựa chọn cầu dao phù hợp, bạn có thể áp dụng công thức sau để tính cường độ dòng điện của thiết bị:

• I là cường độ dòng điện (A – Ampe)
• P là mức tiêu thụ điện năng (W – Watts)
• U là điện áp (V)
• Nguồn điện: 1 pha – 220V và 3 pha – 380V
• Cosφ là hệ số công suất = 0,8

Sau khi đạt được giá trị hiện tại, loại bếp từ có dòng điện định mức từ 20% trở lên là phù hợp nhất. Để hiểu rõ hơn về công thức tính dòng điện máy cắt trên, hãy xem xét ví dụ cụ thể sau:

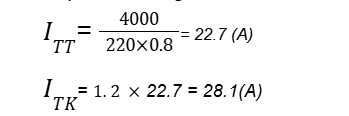

Bếp từ đôi, công suất 4000W, điện áp 1 pha 220V. Áp dụng công thức trên ta có:

Dựa trên kết quả này, việc lựa chọn loại aptomat 30A cho bếp từ là phù hợp nhất. Tham khảo dòng sản phẩm aptomat LS 30A.

Chọn cáp aptomat cho bếp từ

Để sử dụng bếp từ an toàn, tải trọng trên dây nguồn phải lớn hơn ít nhất 20% so với tổng công suất tối đa của bếp từ. Nếu dây không thể chịu tải, lớp cách điện có thể bị nóng chảy. Ví dụ, đối với bếp từ đôi 4000W thì công suất tải của dây nguồn phải là 4800W.

Tùy theo công suất mà lựa chọn dây ngắt bếp từ phù hợp. Khả năng chịu tải được xác định bởi tiết diện lõi. Ví dụ, một dây có tiết diện 4mm2 có thể chịu được tải 5700W.

Bảng dưới đây thể hiện khả năng chịu tải của các loại dây thông dụng dùng cho điện gia dụng (1 pha, 220V):

Công thức: S=I/J

Ở đó:

• S: Tiết diện dây dẫn (mm2)
• I: Dòng tải (A)
• J: Mật độ dòng điện cho phép (A/mm2) – phụ thuộc vào loại dây và điều kiện lắp đặt.
• Đối với dây đồng cách điện trong ống, J thường vào khoảng 6–10A/mm2.
• Đối với dây nhôm, J thường thấp hơn, khoảng 3–5A/mm2.

Từ công thức trên có thể thấy rằng để dòng điện dùng dây đồng là 19,1A thì chọn J=7A/mm2.

S= 19,1/7 ≈2,73mm

Lúc này tiết diện tối thiểu là 2,5mm2 nhưng nếu chiều dài dây vượt quá 20m hoặc tải di chuyển thường xuyên thì nên chọn 4mm2 để đảm bảo an toàn và giảm tổn thất điện năng.

Tìm hiểu thêm: Hướng dẫn chi tiết lựa chọn Aaptomat tổng thể cho gia đình bạn

3 cách đấu nối cầu dao bếp từ

Cách đấu nối cầu dao cho bếp từ có thể thực hiện tại nhà nếu bạn có kiến ​​thức về điện. Số lượng dây nguồn bếp từ phụ thuộc vào số lượng và công suất của bếp từ. Trước khi trò chơi bắt đầu, hãy tắt cầu dao và chuẩn bị đầy đủ các dụng cụ như tua vít, máy thử điện.

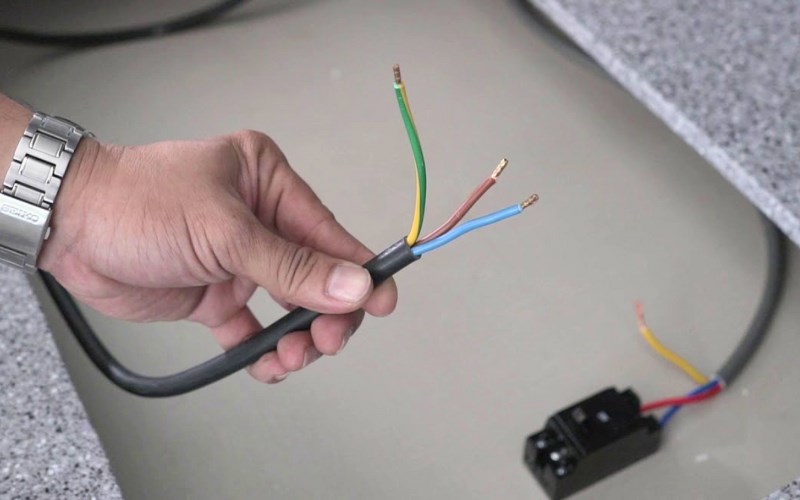

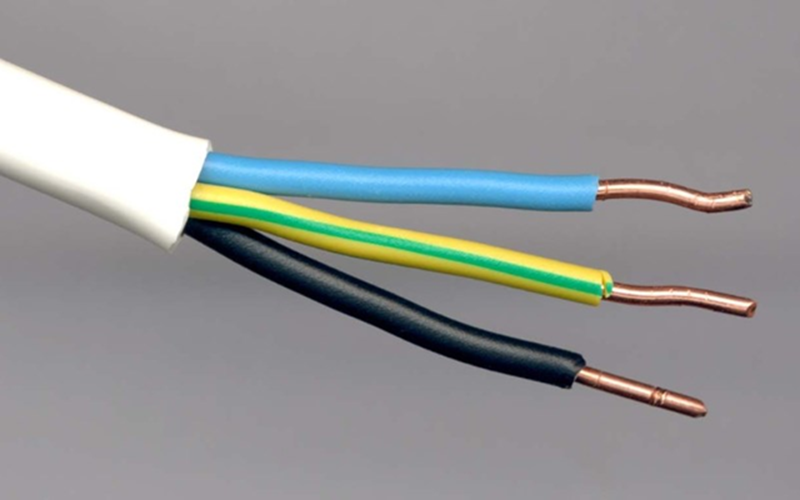

Đấu nối cầu dao vào bếp từ 3 dây

Cách lắp aptomat cho bếp từ 3 dây theo 3 bước sau:

Bước 1: Cắt dây thành 3 đầu bằng nhau và bóc khoảng 3-4 cm lớp nhựa bên ngoài để lộ lõi đồng bên trong.

Bước 2: Bật aptomat và đấu nối dây nguồn bếp từ với aptomat theo trình tự sau:

• Dây màu nâu (đen) nối vào cực L của Aptomat.
• Dây màu xanh kết nối với thiết bị đầu cuối N Aptomat.
• Dây màu vàng có sọc xanh nối đất.

Bước 3: Vặn cầu dao lại, quấn dây điện bằng băng dính cách điện rồi nối cầu dao bếp từ vào nguồn điện.

Bước 4: Tắt nguồn và kiểm tra vị trí đấu dây bằng đồng hồ đo điện.

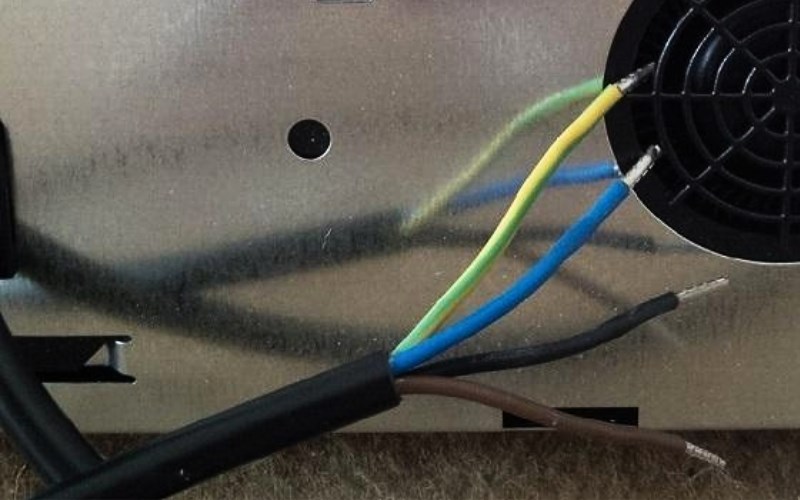

Đấu nối cầu dao vào bếp từ 4 dây

Bước 1: Dùng dầu dây cắt và tuốt dây để lộ lõi đồng.

x

Bước 2: Tháo cọc tải aptomat để tiếp tục đấu dây.

• Dây màu đen và nâu là hai dây nóng, được kết nối tương ứng với cực L của aptomat.
• Dây màu xanh được nối với đầu N của Aaptomat.
• Dây màu vàng có sọc xanh nối đất.

Bước 3: Siết chặt lại các vít của cầu dao, sau đó nối nguồn và quấn băng dính xung quanh mối nối.

Bước 4: Kiểm tra lại bằng bút thử điện.

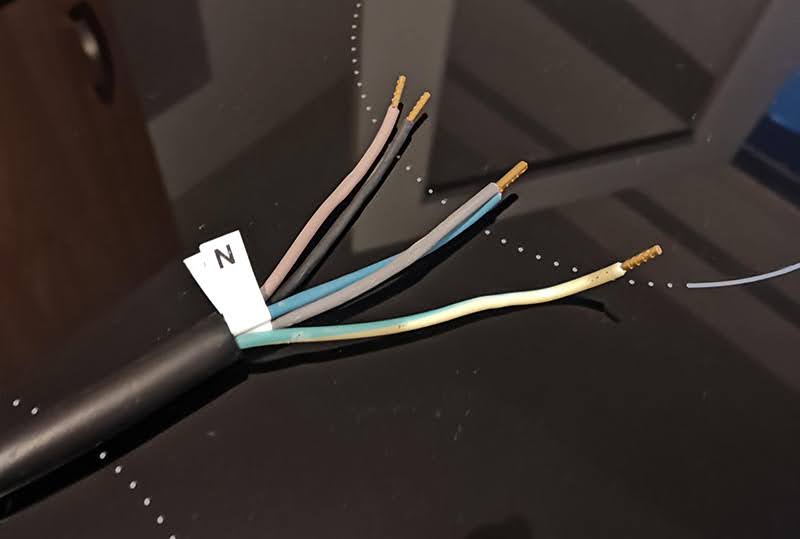

Đấu nối cầu dao của bếp từ 5 dây

Cách kết nối của adapter bếp từ 5 dây cũng tương tự như 2 cách trên. Bóc vỏ dây để lộ lõi đồng và mở vít của cọc tải bộ chuyển đổi. Sau đó bạn làm theo trình tự sau:

• Các dây màu đen và nâu đỏ được nối với cực L-aptomat.
• Dây màu xám và xanh kết nối với bảng mạch N.
• Dây màu vàng có sọc xanh nối đất.

Đọc thêm: Hướng dẫn xử lý khi bếp từ bị mất cầu dao

Những lưu ý khi lắp đặt và sử dụng bếp từ aptomat

Để sử dụng bếp từ an toàn và bảo vệ, bạn cần chú ý những vấn đề sau khi lắp đặt và sử dụng bếp từ:

• Đảm bảo an toàn khi thực hiện đấu nối dây điện. Trước khi lắp đặt, vui lòng ngắt kết nối nguồn điện và sử dụng dây thích hợp.
• Không kết nối nhiều thiết bị với aptomat bếp từ.
• Sau khi kết nối xong, bạn cần mở cầu dao và kiểm tra xem có hiện tượng gián đoạn, bất thường nào không.
• Lắp đặt aptomat của bếp từ ở nơi hợp lý, thoáng mát.
• Kiểm tra các đầu nối dây thường xuyên và làm sạch chúng. Nếu cầu dao bị lỏng thì cần thay thế.
• Sau khi nấu xong, đợi cho bếp nguội hoàn toàn mới tắt cầu dao.
• Nếu hệ thống có dây nối đất thì dây này cần dài hơn các dây khác trên bếp 2 cm.
• Nếu không có dây nối đất thì dây nối đất phải được nối dài hơn để có thể luồn vào tường hoặc ngầm.
• Nếu bạn rút ngắn các cặp pha/trung tính của bếp tới cầu dao để ngăn lõi đồng tách ra và uốn cong, hãy rút ngắn cả hai dây trước khi nối các cực tải.

Tìm hiểu thêm: Cách chọn và lắp đặt bình nóng lạnh aptomat

Trên đây là những thông tin được KTH ELECTRIC tổng hợp và chia sẻ về cách lựa chọn và lắp đặt bếp từ aptomat 3 dây, 4 dây, 5 dây. Qua bài viết này hy vọng bạn đã hiểu thêm về cách chọn dây điện cho aptomat và bếp từ. Để tìm hiểu thêm về aptomat, bạn có thể xem: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/.
