Các thiết bị trong tủ điện công nghiệp quan trọng nhất

Chu Văn An

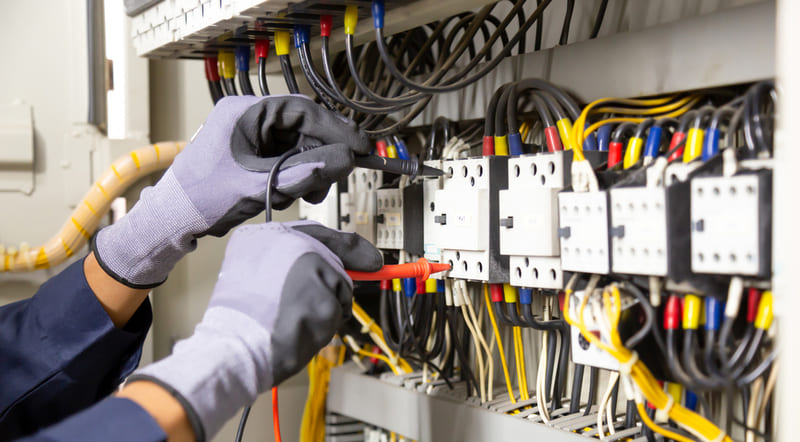

Tủ điện công nghiệp là thành phần không thể thiếu trong hệ thống điện công nghiệp. Tùy theo chức năng và mục đích sử dụng mà mỗi loại tủ sẽ có thiết kế, kết cấu khác nhau. Thông thường, tủ điện công nghiệp bao gồm hai phần chính: vỏ tủ và các bộ phận thiết bị bên trong. Tuy vỏ tủ được sản xuất theo những tiêu chuẩn nhất định nhưng các thiết bị, bộ linh kiện lại khác nhau, tùy thuộc vào mục đích sử dụng của từng loại tủ. Trong bài viết này chúng tôi sẽ giới thiệu tới các bạn những thiết bị tủ điện công nghiệp quan trọng nhất.

nhóm thiết bị aptomat

Đây là bộ thiết bị quan trọng nhất trong các loại tủ điện. Nó chịu trách nhiệm về chức năng kết nối và ngắt kết nối mạch, đồng thời bảo vệ tải khỏi quá tải, ngắn mạch, rò rỉ dòng điện và các tai nạn khác. Khi cầu dao có thể được điều khiển bằng tay hoặc tự động, chúng được coi là giải pháp thay thế toàn diện hơn khi so sánh với cầu chì hoặc cầu dao.

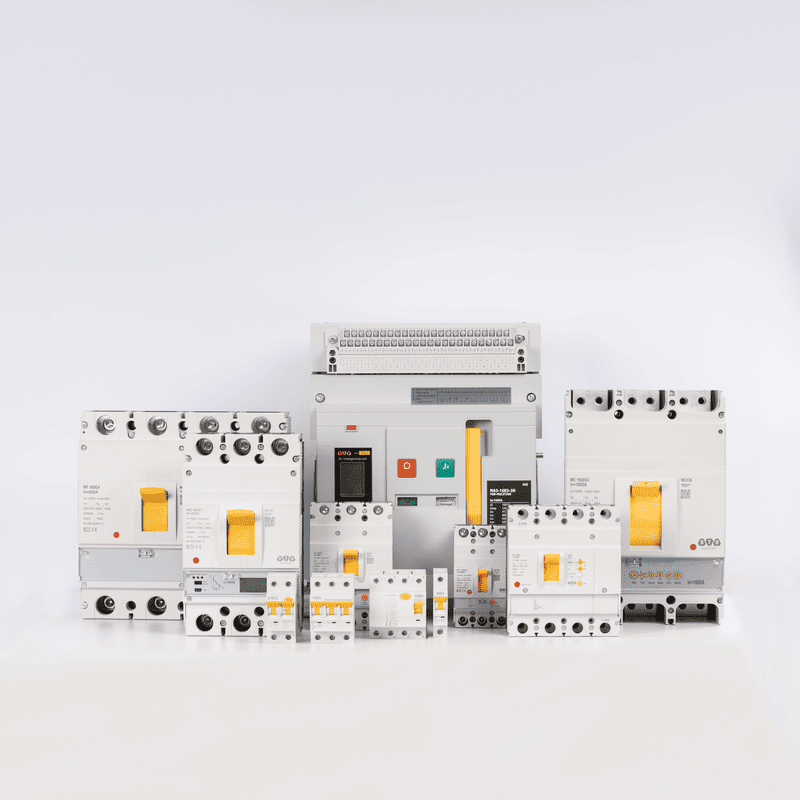

Các loại cầu dao thường gặp trong tủ điện công nghiệp bao gồm:

• ACB: Thiết bị đóng cắt công suất lớn thường được đặt trong tủ phân phối MSB. ACB có khả năng chống quá tải và ngắn mạch, với cường độ dòng điện hoạt động lên tới 10.000A và dòng cắt lên tới 125kA.
• Bộ ngắt mạch vỏ đúc: Các dòng máy cắt khối được thiết kế đặc biệt cho nguồn điện công nghiệp và có cả chức năng bảo vệ quá tải và bảo vệ ngắn mạch. MCCB hoạt động nhanh dưới dòng điện lớn và có độ tin cậy cao nên được sử dụng rộng rãi trong các tủ phân phối MSB, DB hay tủ ATS, dàn tụ điện.
• Bộ ngắt mạch thu nhỏ: Đây là một lựa chọn tiết kiệm hơn cho cả nguồn điện một pha và điện ba pha vì nó có chức năng tương tự như MCCB nhưng có kích thước nhỏ hơn. Tất nhiên dòng định mức và dòng ngắn mạch của MCCB bị hạn chế hơn nhiều so với MCCB nên vị trí lắp đặt lý tưởng nhất là bên trong tủ điện công suất nhỏ.
• RCBO, RCCB, ELCB: Cầu dao chống rò rỉ 3 dây, linh hoạt sử dụng trong nhiều ứng dụng khác nhau tùy theo yêu cầu của người vận hành.

Tại KTH ELECTRIC, chúng tôi phân phối chính hãng đầy đủ các loại cầu dao tủ điện công nghiệp thông dụng của nhiều thương hiệu nổi tiếng trên thị trường như LS, BTB Electric, Hyundai, Mitsubishi, Panasonic… Với gần 15 năm kinh nghiệm trong lĩnh vực nhập khẩu và phân phối thiết bị điện, KTH ELECTRIC có đủ tiềm lực và uy tín để cam kết cung cấp chất lượng sản phẩm đồng nhất cho mọi công trình với giá cả cạnh tranh, hệ số chiết khấu và chính sách bảo hành hấp dẫn nhất thị trường.

Nếu bạn có nhu cầu mua tủ điện công nghiệp aptomat vui lòng liên hệ:

• Điện thoại: 0904 99 88 77
• Email: kd@etinco.vn
• Văn phòng phía Bắc: 33 BT5, Pháp Vân – Khu phố mới Tứ Hiệp, Yên Sở, Hà Nội
• Văn phòng phía Nam: Số 19, Lê Văn Phúc, TP.Tân Định, TP.HCM

Nhóm thiết bị chuyển tiếp

Rơ-le chịu trách nhiệm chuyển đổi dòng điện hoặc điện áp, đồng thời đóng vai trò là thiết bị bảo vệ mạch, thực hiện các nhiệm vụ chuyển mạch khi hệ thống gặp tình trạng quá áp hoặc thiếu dòng. Trong các tủ điện công nghiệp, loại rơle được sử dụng phổ biến nhất là rơle điện từ.

Ngoài ra còn có rơle nhiệt, có tác dụng bảo vệ động cơ và đường dây điện khỏi quá tải; Rơle bảo vệ mất pha cùng với nhiều loại rơle bảo vệ khác phát hiện mất pha và bảo vệ trình tự pha: rơle bảo vệ lỗi chạm đất, bảo vệ dòng rò, bảo vệ quá tần số…

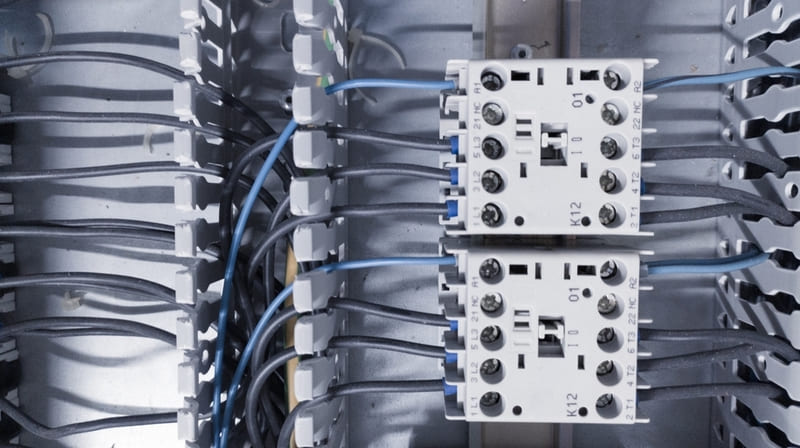

Nhóm thiết bị contactor

Công tắc tơ được sử dụng trong các hệ thống điện công nghiệp để tự động chuyển đổi dòng điện và thiết bị điều khiển ở phía tải từ xa với dòng điện lớn. Ưu điểm của thiết bị này là có thể chịu được dòng điện lớn – dòng ngắn mạch, tuổi thọ cao, có cơ cấu chuyển mạch tự động và dễ bảo trì.

Trong thực tế, contactor được sử dụng để bật/tắt nguồn điện cho các thiết bị có công suất lớn như động cơ, máy nén khí, hệ thống chiếu sáng, v.v.

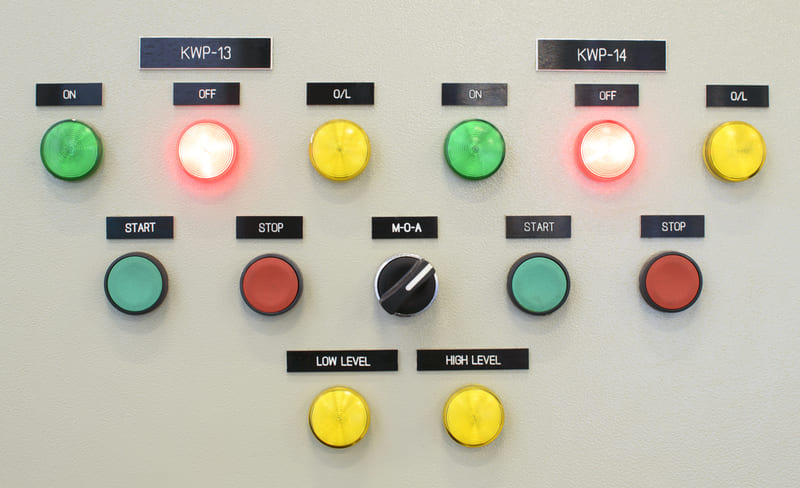

Nhóm thiết bị nút bấm – đèn báo

Bất kỳ loại tủ điện nào cũng cần được trang bị nút bấm. Để dễ sử dụng, thành phần này thường được lắp đặt ở mặt trước của tủ. Chức năng chính của nó là điều khiển nguồn điện và điều chỉnh chế độ của các thiết bị điện hoặc chế độ hoạt động của tủ.

Một loại nút đặc biệt khác là nút dừng khẩn cấp. Loại này thường được tìm thấy trong các hệ thống điện hạng nặng và được sử dụng để tắt toàn bộ mạch điện trong trường hợp khẩn cấp như hỏa hoạn trong hệ thống hoặc mất thiết bị có công suất lớn.

Ngoài các nút bấm, mặt trước của tủ điện còn được trang bị các dụng cụ đo lường, công tắc xoay, bảng chỉ dẫn, đèn báo và nhiều linh kiện khác.

Nhóm thiết bị chuyên nghiệp

Đây là bộ thiết bị chuyên dụng dành riêng cho tủ điện công nghiệp. Các ví dụ điển hình bao gồm:

• Biến tần: Là thiết bị không thể thiếu trong tủ biến tần, có nhiệm vụ điều khiển tốc độ và công suất của động cơ thông qua tần số nguồn điện.
• bù điện dung, cuộn dây kháng: 2. Thiết bị quan trọng trong tủ tụ điện có nhiệm vụ bù công suất phản kháng, nâng cao hệ số công suất, nâng cao chất lượng điện năng của hệ thống.
• Bộ lọc sóng hài: Thiết bị lọc sóng hài đặc biệt, thích hợp cho các tủ điện công suất lớn, giúp lọc sóng hài và nâng cao danh tiếng của lưới điện.
• Bộ chuyển đổi nguồn ATS: Thiết bị quan trọng nhất của tủ chuyển nguồn tự động có thể tự động chuyển đổi nguồn điện giữa nguồn điện chính và nguồn điện phụ khi nguồn điện chính bị gián đoạn.

Biến tần, tụ điện, cuộn kháng, bộ lọc sóng hài và bộ biến đổi nguồn ATS cũng là những thiết bị đảm bảo chất lượng điện năng hiện đang được KTH ELECTRIC phân phối chính thức.

Nếu muốn lựa chọn thiết bị điện chất lượng cao, bạn có thể tham khảo: https://etinco.vn/san-pham/

phụ kiện

Tuy không phải là thiết bị chính nhưng các linh kiện lại rất cần thiết để tạo nên một chiếc tủ điện hoàn chỉnh. Những thành phần này bao gồm:

• Thanh cái: Nó có chức năng phân phối nguồn điện chính trong tủ.
• Dây/Cáp: Dùng để dẫn điện và nối các thiết bị điện.
• Máng cáp: Giúp đi dây gọn gàng, đẹp mắt.
• Quạt và lọc bụi: Đảm bảo môi trường bên trong tủ sạch sẽ, thoáng mát để tránh hiện tượng quá nhiệt.

Một Số Câu Hỏi Thường Gặp Về Thiết Bị Tủ Điện Công Nghiệp

Câu 1: Thiết bị điện nào quan trọng nhất trong tủ điện công nghiệp?

hồi đáp: Aptomat là thiết bị không thể thiếu trong bất kỳ tủ điện nào và có vai trò ngăn ngừa các tai nạn về điện.

Câu 2: ATS thường được sử dụng trên những loại tủ điện công nghiệp nào?

hồi đáp: ATS là thiết bị chính trong tủ công tắc nguồn ATS, giúp đảm bảo cung cấp điện liên tục trong các hệ thống công suất lớn.

Câu 3: Nút dừng khẩn cấp thường được lắp đặt trên những loại tủ điện nào?

hồi đáp: Trên thực tế, nút dừng khẩn cấp có thể được lắp đặt ở bất kỳ loại tủ nào, nhưng nút này thường được tìm thấy trong các tủ điện cho hệ thống điện công suất lớn phục vụ các ngành công nghiệp chế biến, chế tạo như sản xuất xi măng, sản xuất thép, hoặc các tải trọng công suất lớn, nguy hiểm cao như máy nghiền, máy ép, máy trộn…
