Các mối nối dây điện: Phân loại, yêu cầu và cách thực hiện

Chu Văn An

Nối dây là một kỹ thuật nối dây phổ biến được sử dụng trong việc lắp đặt và sửa chữa hệ thống điện. Tùy theo từng mạch điện sẽ sử dụng các kết nối có yêu cầu khác nhau. Tìm hiểu về kết nối dây và yêu cầu kết nối dây trong bài viết dưới đây.

Đầu nối dây là gì?

Nối dây trong kỹ thuật điện được hiểu là quá trình nối các đầu dây với nhau hoặc với các thiết bị điện thông dụng như ổ cắm, công tắc, công tắc, thiết bị điện tử,… đảm bảo cho dòng điện được kết nối ổn định và an toàn.

Đấu nối dây được sử dụng rộng rãi trong việc sửa chữa, lắp đặt các hệ thống điện vừa và nhỏ. Các kết nối như vậy yêu cầu phải tuân thủ các quy định và kỹ thuật cụ thể liên quan đến quy trình thực hiện và lựa chọn kết nối để đảm bảo an toàn và hiệu suất của mạch, đặc biệt là khi cần nối nhánh hoặc nối dây.

Có những loại kết nối dây điện nào?

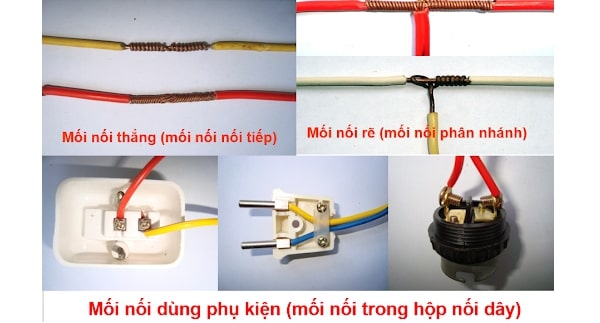

Hiện nay, có ba phương pháp kết nối dây phổ biến: kết nối trực tiếp, kết nối nhánh và kết nối phụ kiện. Mỗi loại đầu nối đều có đặc điểm và ứng dụng khác nhau, cụ thể:

đầu trực tiếp

Kết nối trực tiếp còn được gọi là kết nối nối tiếp và kết nối đầu vào. Đây là cách kết nối đơn giản nhất, chỉ cần nối 2 dây trực tiếp thành một đường thẳng.

Cách kết nối này thường được sử dụng để nối một dây bị đứt hoặc hai dây chạy cùng chiều mà không phân nhánh hoặc tách đường dây. Cụ thể, đầu nối thẳng dùng để kết nối dây dẫn với các thiết bị, linh kiện như ổ cắm, công tắc, bóng đèn,…

Mặc dù các kết nối trực tiếp rất dễ thực hiện nhưng chúng có thể dễ dàng bị lỏng trong môi trường có độ rung mạnh hoặc sốc cơ học, có thể dẫn đến đoản mạch, cháy, nổ và mất ổn định hệ thống. Vì vậy, phương thức kết nối này thường không phải là lựa chọn hàng đầu trong các ứng dụng có yêu cầu bảo mật cao.

khớp nối nhánh

Đầu nối nhánh được sử dụng khi một hoặc nhiều dây cần được mở rộng hoặc tách ra thành hệ thống hiện có. Sau đó, bạn có thể kết nối nhiều thiết bị với một nguồn điện duy nhất hoặc phân phối điện đến các khu vực khác nhau trong hệ thống điện gia đình, nhà máy hoặc doanh nghiệp của bạn.

Có hai cách phổ biến để tạo kết nối nhánh, bao gồm sử dụng đầu nối nhánh hoặc đầu nối bộ phân phối điện để cấp nguồn cho nhiều thiết bị trong cùng một hệ thống (như đèn, quạt, máy tính, v.v.).

Kết nối bằng phụ kiện

Cách đấu nối không phải là nối trực tiếp lõi dẫn của dây nguồn chính với dây nguồn nhánh mà sử dụng các phụ kiện cần có phụ kiện trong quá trình nối các dây nguồn với nhau như ốc vít, bu lông, khuỷu, hộp nối, ống co nhiệt, vòng đệm… Trong một số trường hợp đặc biệt hoặc khi cần bảo vệ mối nối khỏi các tác động của môi trường như nhiệt độ, độ ẩm khi lắp đặt ngoài trời thì nên sử dụng phụ kiện để kết nối.

Trong đó, kết nối sử dụng vít được sử dụng phổ biến nhất trong lưới điện gia đình để nối dây dẫn với các thiết bị như ổ cắm, công tắc, bóng đèn.

Yêu cầu kết nối dây

Chất lượng kết nối ảnh hưởng trực tiếp đến quá trình truyền tải điện của dây dẫn. Vì vậy, kết nối dây cần phải đáp ứng các tiêu chuẩn sau:

Yêu cầu khi nối dây

• Trước khi thực hiện bất kỳ kết nối điện hoặc quy trình sửa chữa nào, hãy luôn trang bị đầy đủ thiết bị bảo vệ tiêu chuẩn và an toàn.
• Đảm bảo nguồn điện đã được ngắt hoàn toàn trước khi kết nối dây.
• Chuẩn bị sẵn tất cả các dụng cụ điện cần thiết để kết nối và kiểm tra điện.
• Đảm bảo rằng các quy trình kết nối thích hợp được tuân thủ cho mỗi kết nối.

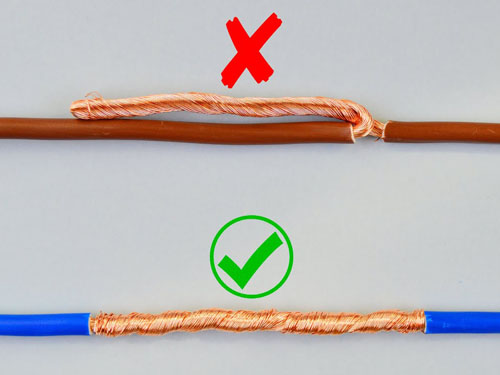

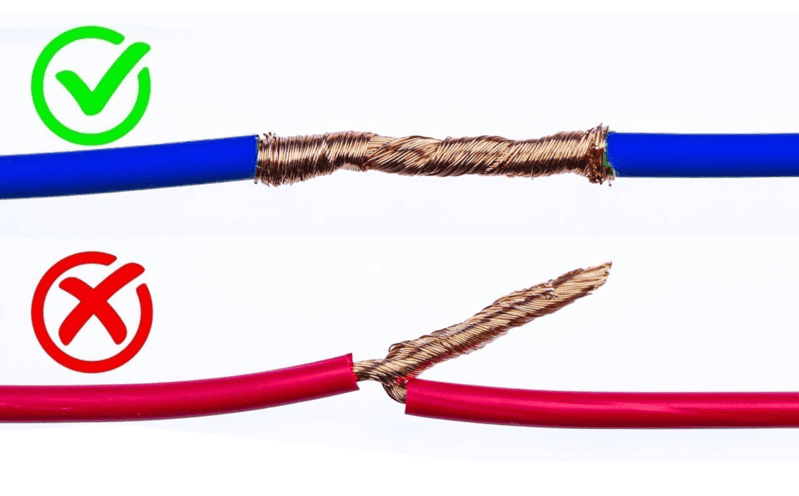

Yêu cầu kết nối dây điện

• Đảm bảo độ dẫn điện tốt: Bề mặt tiếp xúc của lõi dây cần phải sạch sẽ, không có vật lạ, bụi bẩn để hạn chế tối đa tình trạng chập chờn trong quá trình truyền tải.
• Đảm bảo cách nhiệt tốt: Các mối nối dây cần được cách điện theo tiêu chuẩn để tránh nguy cơ bị điện giật cho người sử dụng.
• Khả năng chống sốc cơ học: Mối nối cần phải chắc chắn và bền bỉ, đảm bảo có thể chịu được lực kéo cơ học, độ rung và chấn động mạnh
• Đảm bảo vẻ đẹp: Các mối nối dây phải được thiết kế gọn gàng, sạch sẽ, không ảnh hưởng đến công trình kỹ thuật.

Yêu cầu khi hàn mối nối

Mối hàn mang lại nhiều lợi ích trong quá trình truyền tải điện, bao gồm:

• Tăng sự tiếp xúc giữa hai dây, hạn chế thất thoát năng lượng.
• Cải thiện độ bền của khớp, tránh tiếp xúc trực tiếp với không khí và giảm thiểu tình trạng lỏng khớp.
• Hãy chắc chắn rằng kết nối là tốt đẹp.

Vì vậy, các mối hàn cần được thực hiện gọn gàng, sạch sẽ và phù hợp với đặc điểm của từng mối nối.

Quy trình chung để thực hiện kết nối dây

Trên thực tế, mỗi loại kết nối sẽ có quy trình kết nối riêng để đảm bảo đáp ứng các tiêu chuẩn kỹ thuật. Tuy nhiên, về cơ bản, có 5 bước bạn cần thực hiện khi kết nối dây.

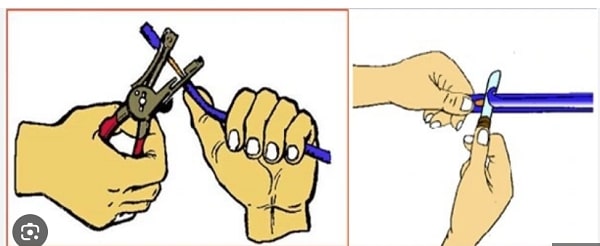

Bước 1: Tước dây

Bạn có thể tách vỏ dây bằng hai cách bằng kìm, kéo hoặc dao:

• Phương pháp một: Dùng dao cắt 2 mặt dây một góc 30 độ, bóc bỏ lớp vỏ và vật liệu lõi.
• Phương pháp hai: Dùng kìm cắt dây theo chiều dọc cho đến khi chạm tới lõi.

Bước hai: Làm sạch lõi

Dùng giấy nhám loại bỏ lớp oxit mỏng trên lõi dây cho đến khi xuất hiện phần kim loại có màu đồng nhất.

Bước 3: Kết nối dây nguồn

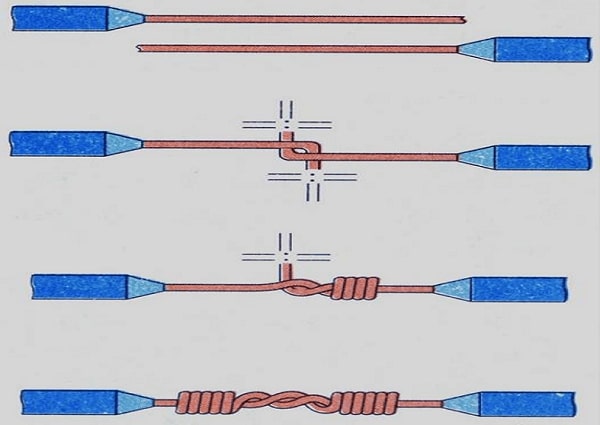

• Dây nguồn 1 lõi trực tiếp: Chia lõi dẫn điện thành hai phần bằng nhau, sau đó uốn cong theo chiều dọc và vặn bằng kìm để đảm bảo kết nối chắc chắn.
• Dây đa lõi trực tiếp: Tách lõi vỏ sò và bện các sợi lại với nhau.

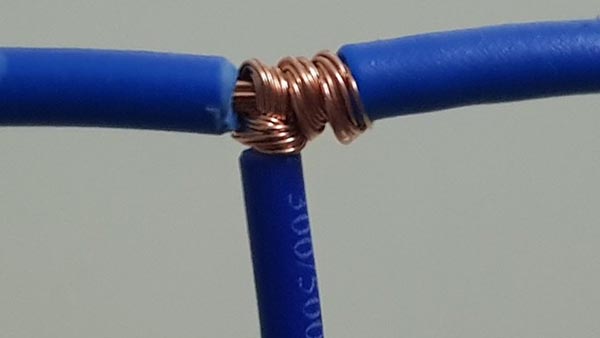

• Nối 1 nhánh dây: Tách lõi dây chính và xoắn lõi dây nhánh quanh ống chính nhiều lần.
• Để kết nối các nhánh dây bị mắc kẹt: Chia dây thành 2 phần, cho lõi nhánh vào dây lõi chính rồi xoắn lần lượt dọc theo trục chính.

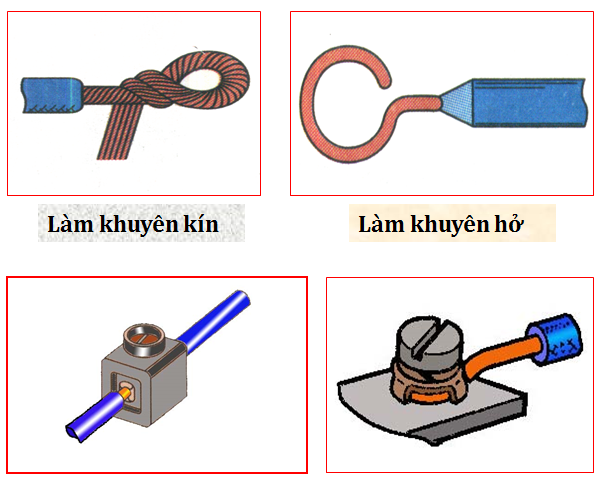

• Sử dụng phụ kiện để nối dây: Chèn lõi dẫn hướng vào vít và siết chặt nhiều lần.

Bước 4: Hàn kết nối

Bạn có thể sử dụng nhựa hoặc hàn để tăng độ bền cho kết nối.

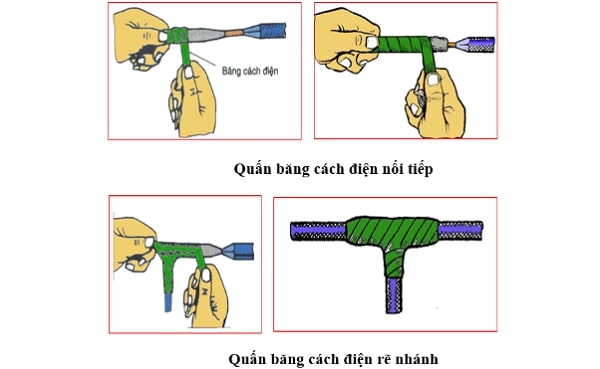

Bước 5: Cách nhiệt

Cách dễ nhất là quấn các đường nối bằng băng keo đen hoặc trong.

Sau khi hoàn thành các bước tiêu chuẩn trên, bạn cần bật nguồn để kiểm tra hoạt động của kết nối. Để chắc chắn hơn, hãy sử dụng máy kiểm tra điện, đồng hồ kẹp hoặc đồng hồ vạn năng để kiểm tra các kết nối xem có rò rỉ hoặc tính liên tục của hệ thống không.

Các câu hỏi thường gặp về kết nối dây điện

Câu 1: Dây nối lỏng có nguy hiểm không?

hồi đáp: có. Kết nối yếu gây ra nhiều rủi ro tiềm ẩn, chẳng hạn như đoản mạch, cháy, nổ, tiêu thụ điện năng cũng như rút ngắn tuổi thọ của thiết bị và hệ thống. Vì vậy, yêu cầu cơ bản đối với kết nối dây là phải bền, có khả năng chịu được lực kéo cơ học và rung động mạnh.

Câu hỏi 2: Tại sao dây kết nối lại nóng?

hồi đáp: Kết nối dây nóng cho biết rằng bạn có thể đã chọn sai tiết diện dây, dẫn đến dây bị quá tải hoặc quá trình kết nối không chính xác về mặt kỹ thuật, khiến chất lượng kết nối không được đảm bảo. Đồng thời kiểm tra các kết nối xem có bị ẩm hoặc bị oxy hóa hay không để xác định xem nên thay dây hay kết nối lại chúng.
