Trạm biến áp là thiết bị không thể thiếu trong hệ thống điện, đóng vai trò quan trọng trong cả hệ thống truyền tải và hệ thống phân phối. Để hiểu rõ hơn về trạm biến áp như khái niệm, cấu tạo, chức năng và các loại trạm biến áp phổ biến hiện nay, hãy cùng CTBA tìm hiểu ngay sau đây nhé!

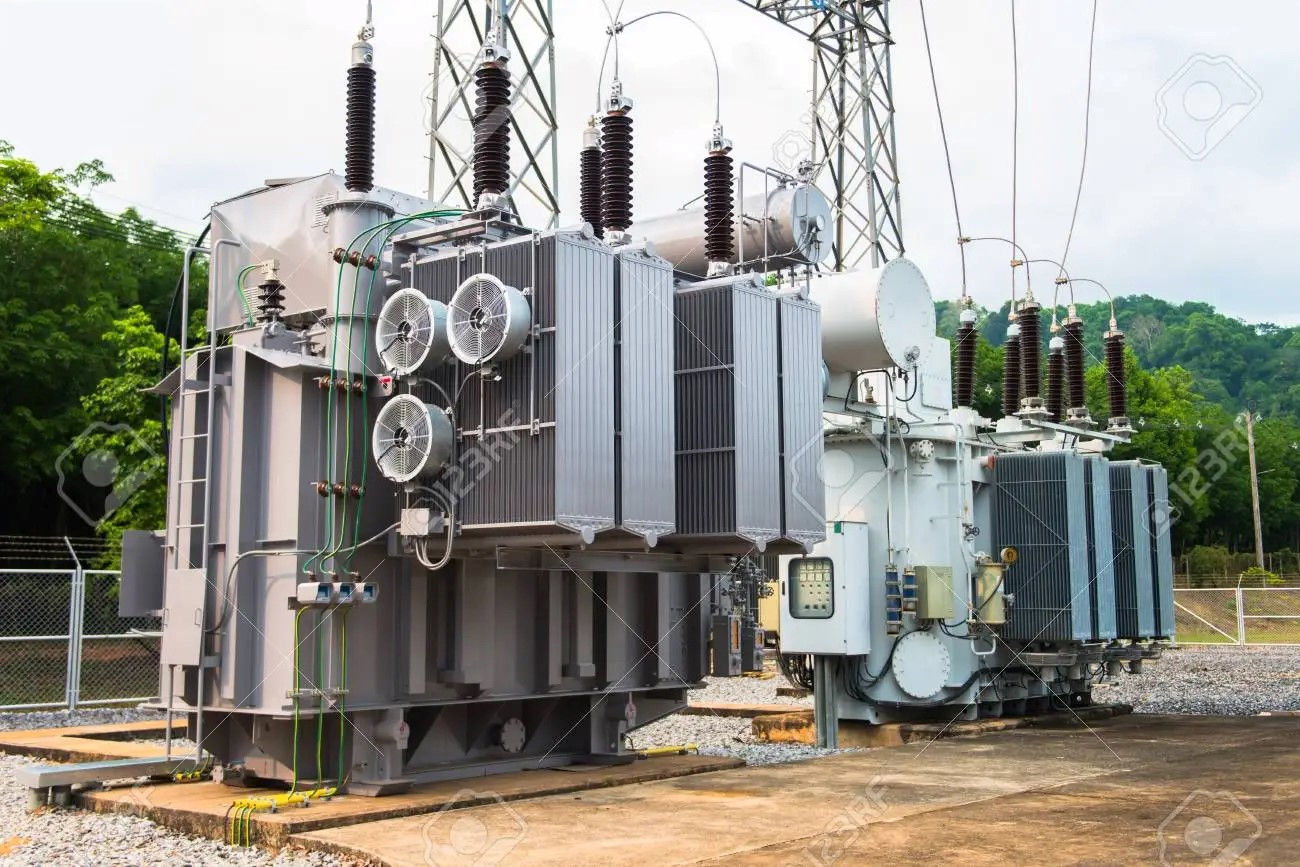

1. Khái niệm trạm biến áp là gì?

Là nơi đặt máy biến áp và các thiết bị phân phối điện khác để tạo thành một hệ thống truyền tải điện hoàn chỉnh nhằm cung cấp điện. Các thiết bị này sẽ truyền tải, ổn định điện năng đến các tòa nhà dân cư, khu công nghiệp và đảm bảo khả năng cảm ứng điện từ tốt nhất.

2. Chức năng của trạm biến áp

Trạm biến áp có chức năng trong hệ thống truyền tải và phân phối điện như chuyển đổi điện áp và phân phối năng lượng từ trường

2.1. Chuyển đổi điện áp:

Vai trò chính của trạm biến áp là chuyển đổi các cấp điện áp từ cao xuống thấp hoặc ngược lại. Trạm biến áp có thể được thiết kế để tăng điện áp (trạm tăng áp) hoặc giảm điện áp (trạm giảm áp) tùy theo nhu cầu của hệ thống.

2.2. Phân phối năng lượng:

Trạm biến áp giúp phân phối năng lượng từ các nguồn điện (như nhà máy điện) đến các địa điểm sử dụng năng lượng (như khu dân cư, doanh nghiệp).

3. Kết cấu trạm biến áp

Có nhiều loại trạm biến áp khác nhau, mỗi loại trạm biến áp có đặc điểm kết cấu khác nhau, tuy nhiên tất cả các trạm biến áp đều bao gồm các bộ phận sau:

3.1. Máy biến áp.

Máy biến áp là thiết bị điện từ tĩnh hoạt động theo nguyên lý cảm ứng điện từ. Nó chuyển đổi hệ thống dòng điện xoay chiều ở điện áp này thành hệ thống dòng điện xoay chiều ở điện áp khác với tần số không đổi. Máy biến áp là thiết bị có chức năng thay đổi điện áp xoay chiều. Nó có khả năng tăng giảm mức điện áp ban đầu tùy thuộc vào cấu tạo của máy. Vì vậy, máy không biến đổi năng lượng điện mà chỉ truyền hoặc phân phối năng lượng.

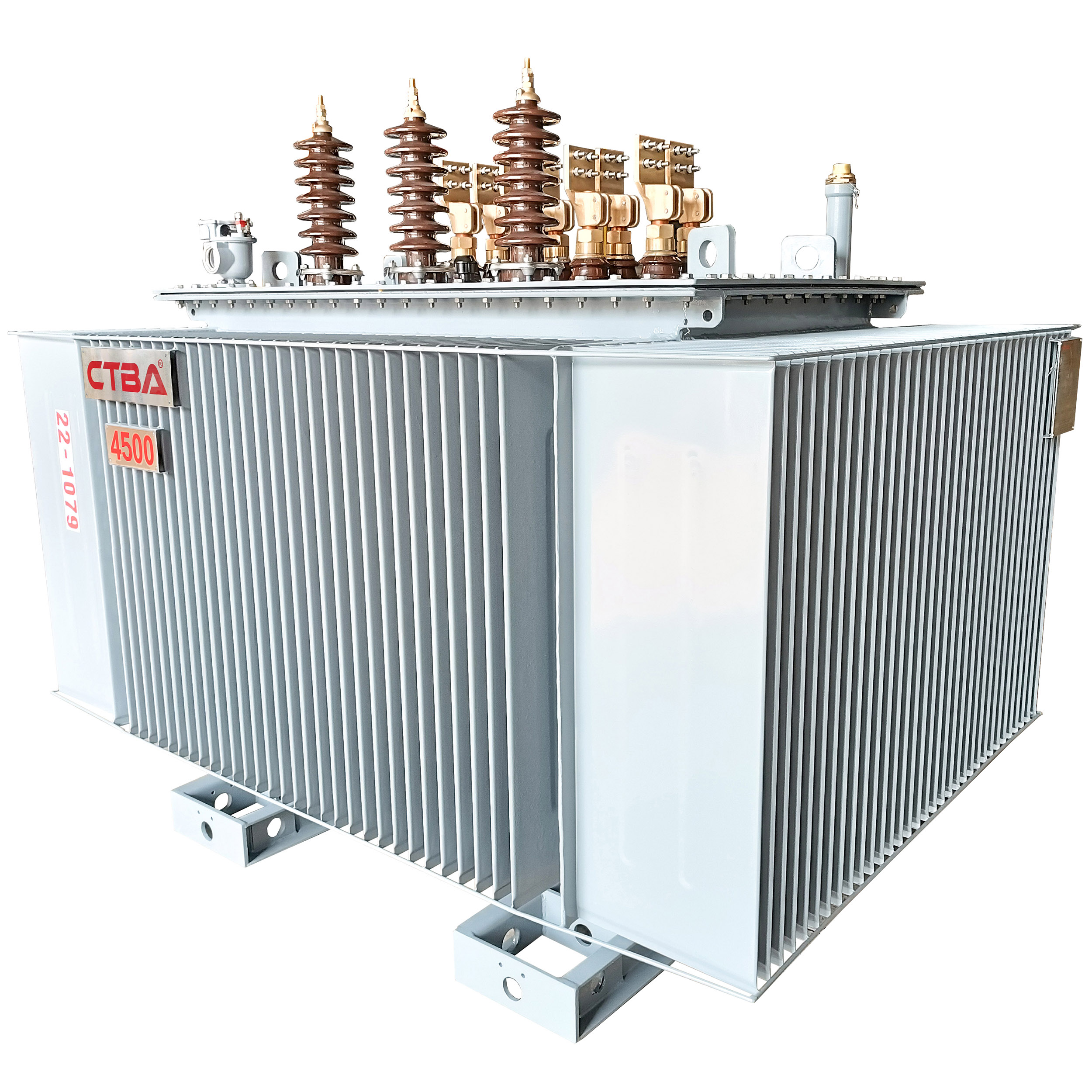

Máy biến áp 3 pha CTBA

3.2. Hệ thống phân phối và điều khiển

Hệ thống phân phối và điều khiển bao gồm các tủ điều khiển, tủ trung thế và tủ hạ thếTủ phân phối hạ thế

3.3. Bộ ngắt mạch cách ly.

Cầu dao cách ly được sử dụng để ngắt mạch điện, ngăn chặn việc truyền tải điện trong những tình huống khẩn cấp hoặc khi cần thực hiện bảo trì hệ thống điện. Trong bài viết này, chúng ta sẽ tìm hiểu về cầu dao là gì, cách thức hoạt động và ứng dụng của nó.Bộ ngắt mạch cách ly

3.4. Thanh cái đồng

Thanh cái đồng được coi là trung gian trong quá trình truyền tải điện. Theo tiêu chuẩn nhất định, thanh cái đồng được sản xuất có độ ổn định cao trong quá trình truyền tải điện. Kích thước của loại dây này thường có chiều dài cố định là 4m và độ dày, chiều rộng. Mặt cắt thanh cái sẽ được chọn sao cho phù hợp để lắp đặt tại nhà.

3.4 Hệ thống chống sét nối đất.

Thiết bị chống sét là loại thiết bị điện hạn chế điện áp, dùng để bảo vệ hệ thống điện và các thiết bị điện cao áp khi sét đánh trực tiếp hoặc gián tiếp vào hệ thống.

4. Các loại trạm biến áp phổ biến hiện nay

Hiện nay có các loại trạm biến áp được sử dụng phổ biến: trạm gốc, trạm tổ hợp, trạm giàn, trạm treo…

4.1. trạm treo

Chúng ta có thể dễ dàng phân biệt các loại trạm biến áp treo vì tất cả các thiết bị điện áp cao và máy biến áp trong trạm biến áp đều được treo trên cột. Một máy biến áp điển hình là sự kết hợp của ba máy biến áp một pha hoặc ba pha. Các trạm như vậy được sử dụng cho các trạm công cộng có mức tiêu thụ điện năng nhỏ như khu dân cư, giúp tiết kiệm chi phí đầu tư, tiết kiệm chi phí xây dựng, lắp đặt trạm.

4.2. Trạm biến áp giàn

Để nhận biết trạm giàn, chúng ta có thể nhận biết bằng cách nhìn vào các thiết bị, máy biến áp đặt trên các giá đỡ đặt giữa hai cột thẳng đứng thì đó là trạm giàn. Trạm điện giàn thường được lắp đặt tại các khu dân cư hoặc nhà máy có mức tiêu thụ điện năng vừa phải. Lắp đặt trạm điện giàn sẽ giảm chi phí điện năng. Trạm biến áp giàn lắp đặt ngoài trời

4.3 Trạm biến áp cơ sở

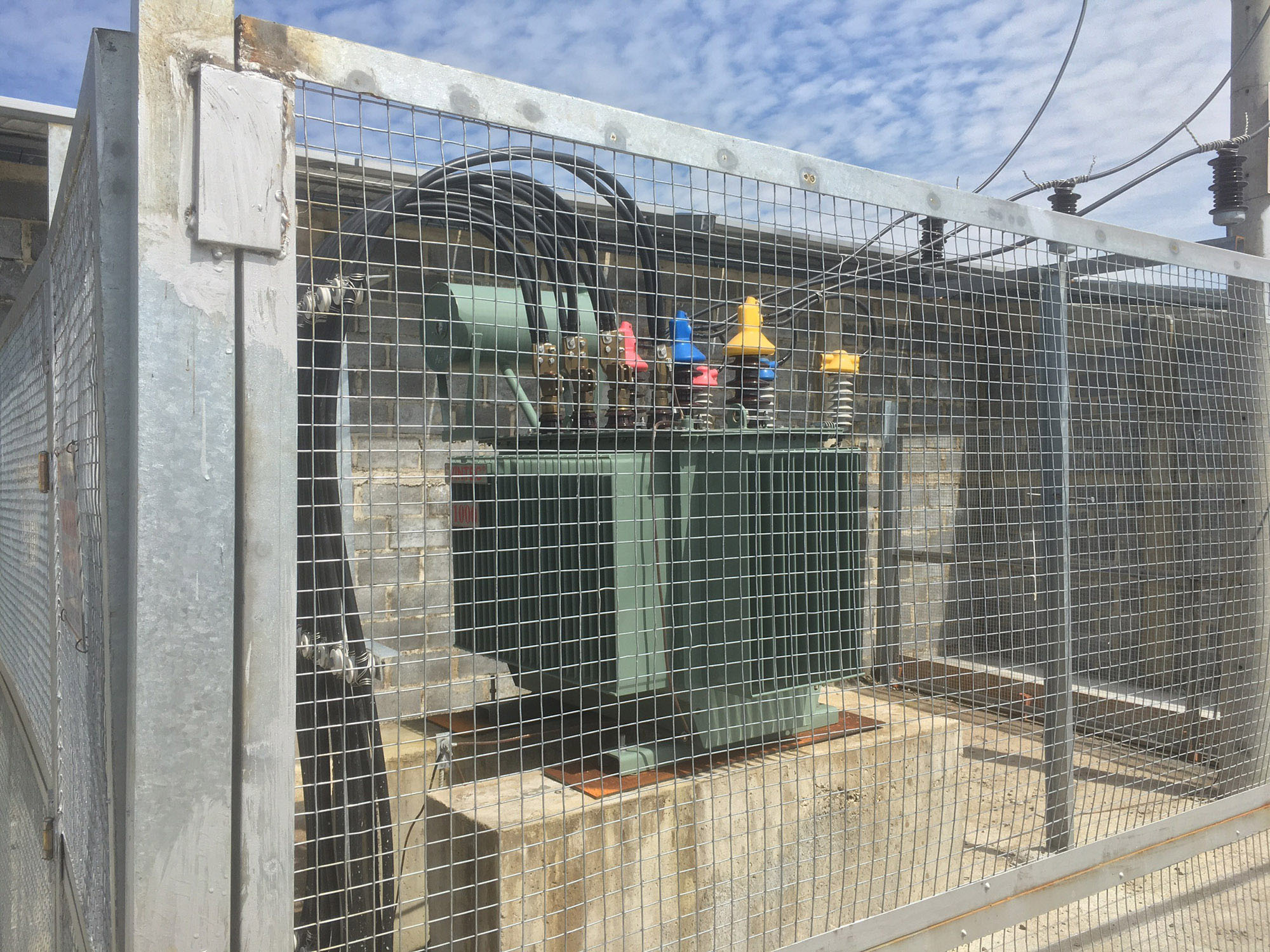

Chúng ta thường thấy trạm biến áp này ở khu vực nông thôn, khu văn phòng, doanh nghiệp vừa và nhỏ. Cùng với trạm gốc, các thiết bị cao áp đặt trên cột, bộ làm mát máy biến áp được trang bị 3 máy biến áp một pha hoặc ba pha đặt trên bệ bê tông ngầm và tủ phân phối. đặt trong nhà để tránh quá trình oxy hóa môi trường cũng như thiệt hại do côn trùng và động vật gặm nhấm

Trạm biến áp gốc

4.4. Trạm biến áp kiosk tích hợp

Trạm biến áp loại này được đặt trên mặt đất, tích hợp với tủ điện tạo thành một khối lắp đặt trong vỏ trạm biến áp bằng nhôm và khung kim loại khép kín. Loại trạm này có 3 ngăn: ngăn trung gian, ngăn hạ thế và ngăn máy biến áp. Việc thi công, lắp đặt trạm rất đơn giản, dễ dàng và an toàn, công suất máy biến áp dao động từ 100KVA-2500KVA, cấp điện áp có thể đạt tới 35KV nên trạm tích hợp thường được bố trí ở các khu công nghiệp, dân cư. Khu dân cư đông đúc, cao tầng. …

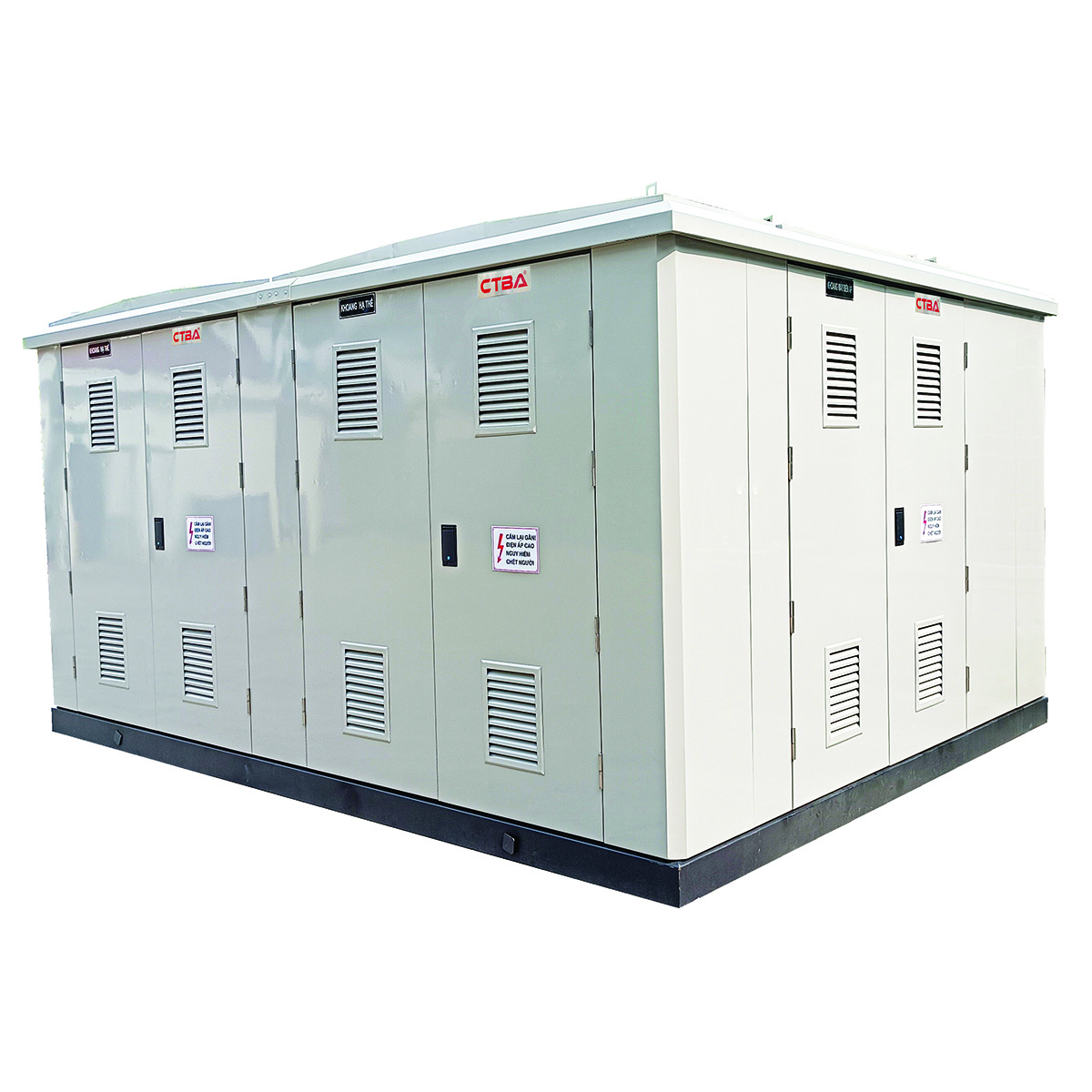

Hình ảnh trạm biến áp CTBA

4.5. Trạm một cột

Trạm biến áp một cột là loại trạm biến áp được thiết kế trong đó máy biến áp được đặt trên một cột thép hoặc cột bê tông ly tâm. Các bộ phận được làm bằng thép mạ kẽm hoặc sơn tĩnh điện bao gồm: Đế máy biến áp, thân trụ và đế đỡ trụ. Trạm biến áp một cột là loại trạm đặt ngoài trời, có chức năng chuyển đổi điện áp cao thành điện áp thấp hơn để phục vụ các nhu cầu sử dụng khác nhau và thường được lắp đặt tại các khu dân cư đông đúc hoặc lắp đặt tại các nhà máy, xí nghiệp có công suất vừa và nhỏ.

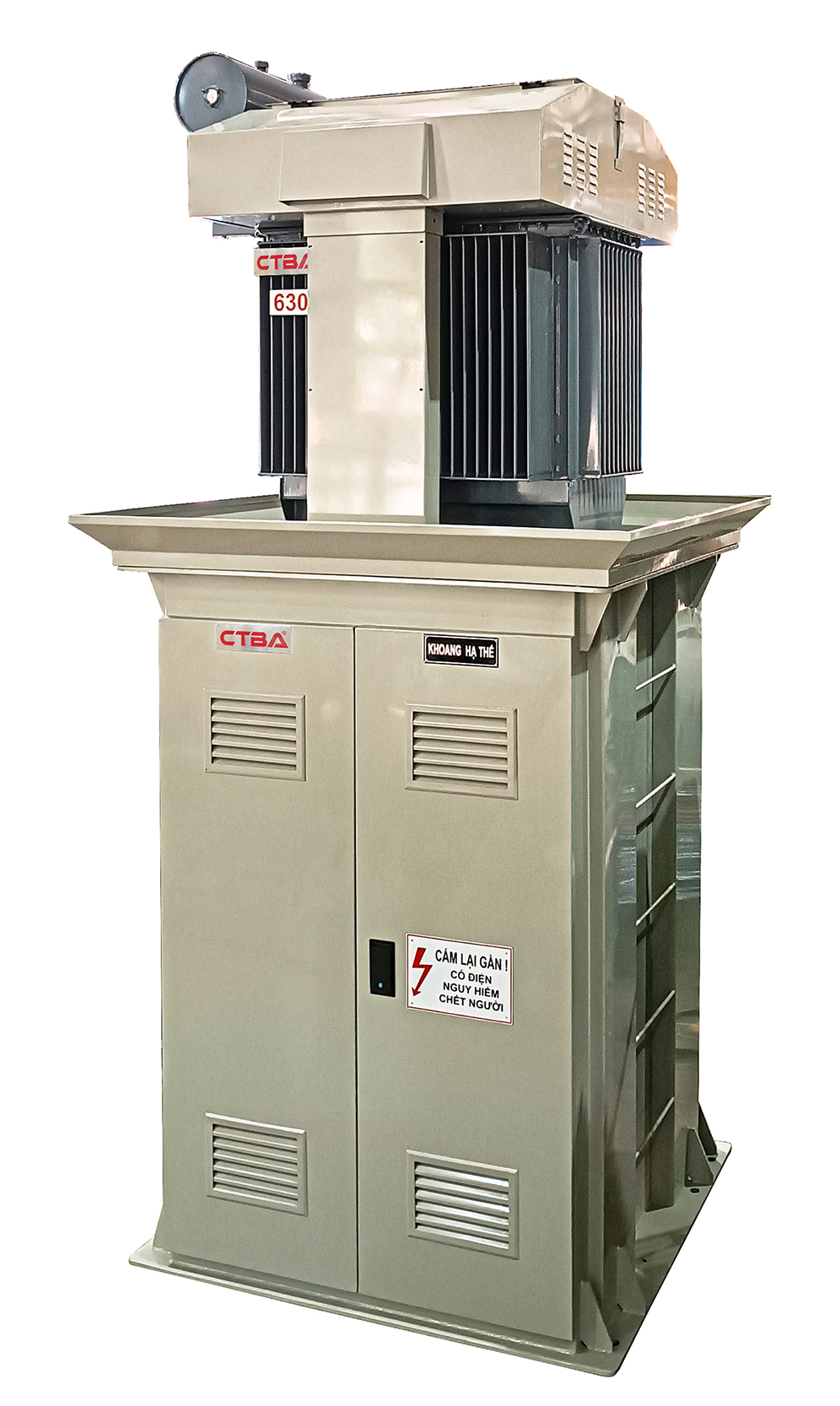

Hình ảnh trạm biến áp 1 cột CTBA
