Các kiến thức về relay mà bạn không nên bỏ qua – Relay là gì?

Chu Văn An

Được ứng dụng rộng rãi trong các lĩnh vực điện tử, kỹ thuật, tự động hóa… Tuy nhiên, không phải ai trong chúng ta cũng hiểu rõ rơle là gì? Chúng tôi sẽ gửi đến các bạn những thông tin hữu ích nhất về khái niệm cũng như cách vận hành và sử dụng rơle trong cuộc sống hàng ngày.

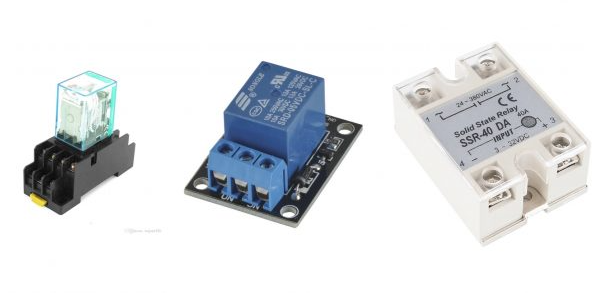

Rơle là gì?

Rơle là gì?

Đó là một công cụ khá phổ biến, chúng ta thường xuyên sử dụng nó mà không hề biết Rơle là gì?? Tại sao nên ứng dụng nó trong mạch điện?

Rơle hay còn gọi là rơle là tên tiếng Pháp. Đây là loại công tắc điện từ (K-lock), hoạt động bằng dòng điện tương đối nhỏ. Sau đó, một dòng điện lớn hơn nhiều có thể được bật hoặc tắt. Bản chất của rơle là một loại nam châm điện. (Nó là một cuộn dây trở thành nam châm tạm thời khi có dòng điện chạy qua nó). Hệ thống tiếp điểm chuyển mạch có thiết kế dạng module dễ dàng lắp đặt. Bạn cũng có thể coi rơle như một loại đòn bẩy điện. Khi chúng ta kích hoạt nó bằng dòng điện nhỏ, nó sẽ “đòn bẩy” một thiết bị nào đó đang sử dụng dòng điện lớn hơn nhiều.

Tóm lại, rơle hay rơle là một thiết bị thông dụng trong cuộc sống. Có cấu trúc nhỏ gọn, giá thành hợp lý, dễ dàng tiếp cận và sử dụng rộng rãi trong đời sống hàng ngày của chúng ta.

Cấu tạo thành phần của rơle là gì?

Về Cấu trúc cơ bản của rơle (rơle) sẽ bao gồm: một cuộn dây kim loại bằng đồng hoặc nhôm quấn quanh lõi sắt. Bộ phận này có bộ phận tĩnh gọi là Yoke và bộ phận chuyển động gọi là Armature. Phần cứng sẽ được kết nối với một tiếp điểm chuyển động. Cuộn dây sẽ có tác dụng hút thanh tiếp điểm tạo thành trạng thái NO và NC. Mạch tiếp điểm (mạch lực) có nhiệm vụ đóng cắt các thiết bị tải có dòng điện nhỏ và được cách ly bởi cuộn hút.

Mạch rơle

Các loại rơle phổ biến trên thị trường hiện nay

Trên thị trường hiện nay có hai loại rơle phổ biến đó là mô đun rơle cấp thấp. (Nối cực âm vào chân tín hiệu rơle để đóng). Còn loại module rơle đóng ở mức cao (cắm cực dương vào chân tín hiệu rơle sẽ đóng). Nếu chúng ta so sánh hai mô-đun tiếp sức thì cả hai đều có cùng thông số kỹ thuật. Vì vậy hầu như tất cả các thành phần của nó đều giống nhau, điểm khác biệt duy nhất là bóng bán dẫn của mỗi mô-đun. Cũng chính vì phần Transistor này mà chúng ta có 2 loại module rơle (có 2 loại Transistor là NPN – trigger mức cao, và PNP – trigger mức thấp).

Nguyên lý hoạt động của rơle là gì?

Trường hợp rơle hở

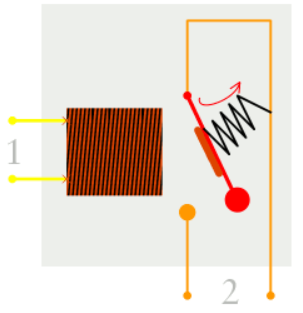

Chúng ta có thể quan sát sơ đồ mô tả dưới đây để dễ hình dung hơn. Khi có dòng điện chạy qua mạch (1) nó sẽ kích hoạt nam châm điện (màu nâu). Từ đó tạo ra một từ trường hút một tiếp điểm (màu đỏ). Sau đó kích hoạt mạch thứ hai ( 2 ). Khi nguồn điện bị cắt, một lò xo lắp trước tiếp điểm sẽ có nhiệm vụ kéo tiếp điểm về vị trí ban đầu. Và tắt mạch thứ hai một lần nữa.

Cấu tạo của rơle hở

Trên đây là ví dụ về rơle “thường mở” (NO). Trong trường hợp này, các tiếp điểm trong mạch thứ hai không được kết nối theo mặc định và chỉ bật khi dòng điện chạy qua nam châm. Các rơle khác “thường đóng” (NC). Các tiếp điểm sẽ được kết nối sao cho dòng điện chạy qua chúng theo mặc định. Và nó chỉ tắt khi nam châm được kích hoạt, kéo hoặc đẩy các điểm tiếp xúc ra xa nhau. Thông thường loại rơ le hở là phổ biến nhất.

Trường hợp rơle đóng

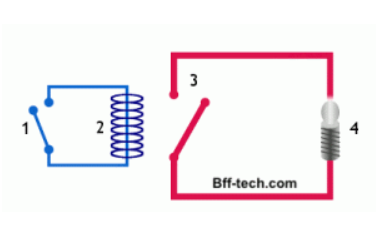

Dưới đây là một hình ảnh động khác cho thấy cách rơle liên kết hai mạch với nhau. Ở phía bên trái, sẽ có một mạch đầu vào được cấp nguồn bằng một công tắc hoặc một loại cảm biến nào đó. Khi mạch này được kích hoạt, nó sẽ cung cấp dòng điện cho một nam châm điện để kéo công tắc kim loại đóng lại và kích hoạt mạch đầu ra thứ hai (ở phía bên phải). Dòng điện tương đối nhỏ trong mạch đầu vào sẽ kích hoạt dòng điện lớn hơn ở mạch đầu ra.

Cấu tạo của rơle đóng

• Đầu tiên: mạch đầu vào (vòng màu xanh) sẽ tắt và không có dòng điện nào chạy cho đến khi có thứ gì đó (có thể là cảm biến hoặc đóng công tắc) bật nó lên. Mạch đầu ra (vòng màu đỏ) cũng sẽ bị tắt.
• Thứ hai: khi có dòng điện nhỏ chạy trong mạch đầu vào. Nó sẽ kích hoạt nam châm điện (hiển thị bằng cuộn dây màu xanh đậm). Và tạo ra một từ trường xung quanh nó.
• Thứ ba: nam châm điện có điện kéo thanh kim loại trong mạch đầu ra về phía nó, đóng công tắc và cho dòng điện lớn hơn nhiều chạy qua mạch đầu ra.
• Thứ tư: mạch đầu ra sẽ vận hành một thiết bị có dòng điện cao như đèn hoặc động cơ điện.
