1. Tác dụng của thùng dầu phụ máy biến áp

Thùng dầu phụ máy biến áp có tác dụng tự động điều chỉnh mức dầu của máy biến áp kiểu hở tăng giảm theo nhiệt độ. Thùng dầu phụ máy biến áp Thùng dầu phụ máy biến áp

Hình ảnh bồn chứa dầu máy biến áp CTBA

2. Cấu tạo thùng dầu phụ máy biến áp

Cấu trúc thùng dầu phụ máy biến áp Cấu trúc thùng dầu phụ máy biến áp Cấu trúc bao gồm thùng dầu, đồng hồ hiển thị mức dầu, giá đỡ và ống thở để dẫn dầu xuống máy biến áp. Thùng dầu là hình trụ có 2 đầu đóng kín như hình. Đèn báo dùng để hiển thị mức dầu trong thùng dầu. Giá đỡ gồm 2 giá đỡ 2 bên giúp giữ bình dầu cân bằng. Ống thở dầu có tác dụng đưa dầu xuống máy biến áp. Đầu ống trong thùng có nắp đậy ngăn cặn dầu, cặn từ máy vào thùng chính từ máy vào thùng dầu phụ.

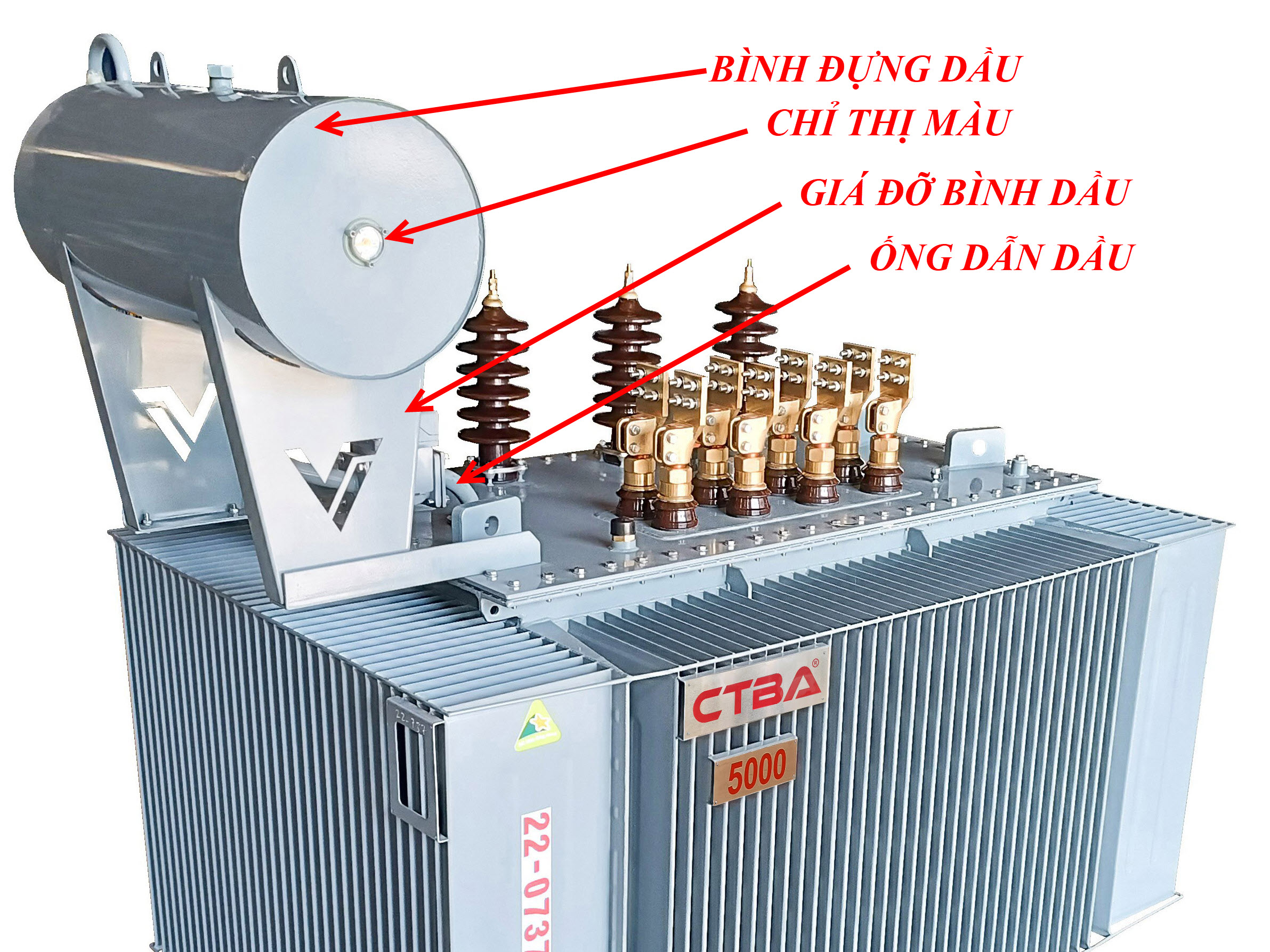

Cấu tạo thùng dầu máy biến áp CTBA

3. Nguyên tắc làm việc

Khi thể tích dầu cách điện máy biến áp tăng lên do tải và nhiệt độ môi trường. Không gian trống phía trên mức dầu bên trong thùng bị chiếm một phần bởi dầu giãn nở. Do đó, lượng không khí tương ứng trong không gian đó được đẩy qua ống thở. Mặt khác, khi tải của máy biến áp giảm thì máy biến áp được đóng điện và khi nhiệt độ môi trường giảm thì dầu bên trong máy biến áp sẽ co lại. Điều này làm cho không khí bên ngoài đi vào thùng dầu phụ của máy biến áp qua ống thở.

4. Mức dầu

Mức dầu máy biến áp trong thùng dầu phụ không phải là vấn đề đáng lo ngại; điều quan trọng là phải có một ít dầu trong bình để vận hành an toàn. Bể không được tràn và không được để trống bất cứ lúc nào trong quá trình này. Nên tránh các bể chứa rỗng trong môi trường tải thấp và lạnh, trong khi nên tránh các bể chứa đầy trong môi trường đầy tải và nóng. Thay vì không đổi hoặc ở một lượng cố định, mức dầu máy biến áp phụ thuộc vào nhiệt độ dầu, nhiệt độ môi trường, tải máy biến áp và bức xạ mặt trời. Thiết kế của bể này chủ yếu phụ thuộc vào sự thay đổi của mức dầu máy biến áp. Theo Ủy ban Kỹ thuật Điện Quốc tế (IEC), thiết kế của nó nên được thực hiện khi xem xét nhiệt độ từ –25°C đến +110°C. Chỉ báo mức dầu

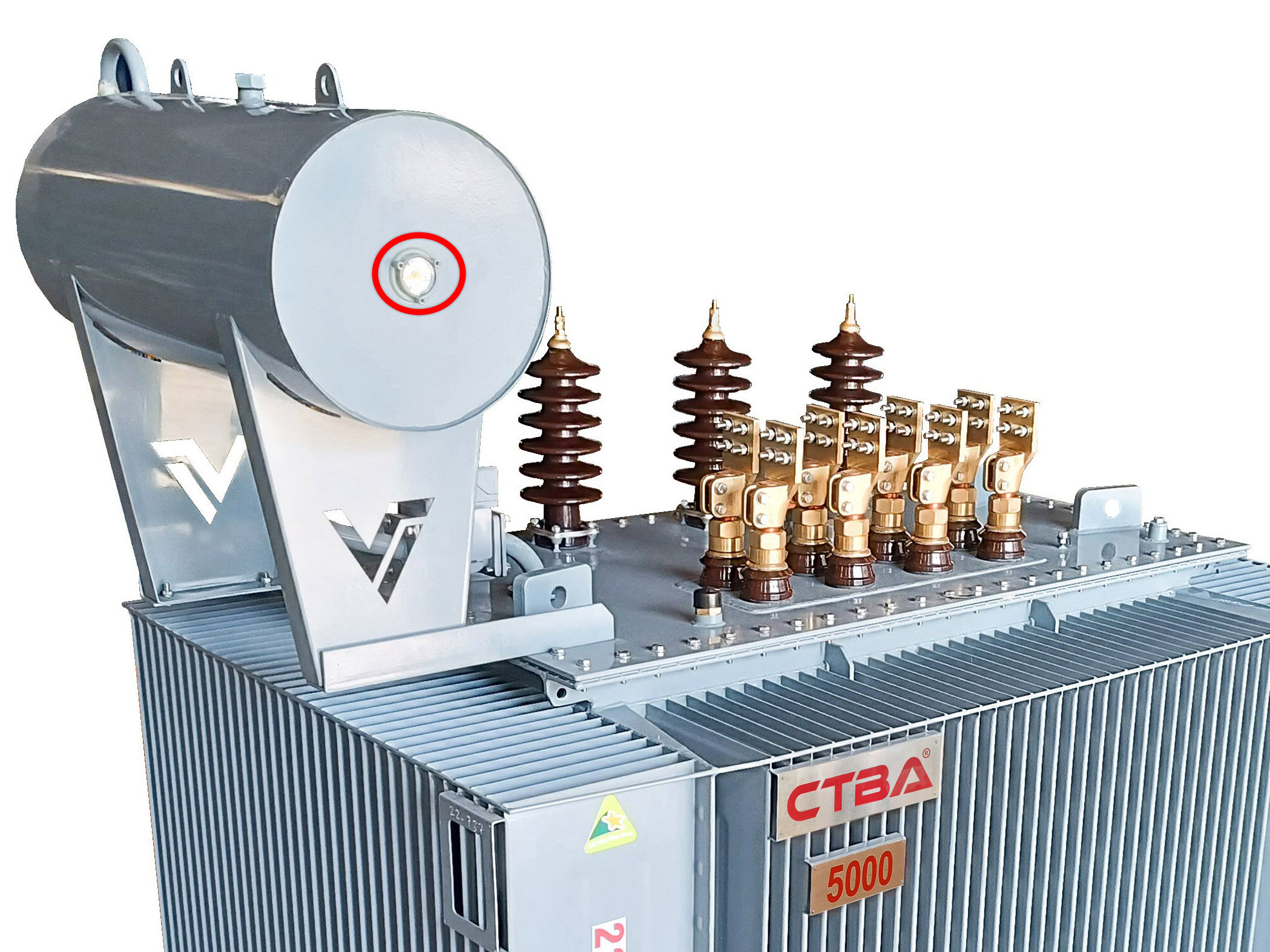

Chỉ báo màu máy biến áp CTBA

5. Các loại bồn chứa dầu phụ

5.1. Bình dầu loại Atmoseal

Ở loại này, khoang chứa khí được làm bằng cao su Nitrile (NBR). Ống thở được nối phía trên ô khí. Mức dầu trong máy biến áp tăng và giảm khi tế bào không khí này xẹp xuống và phồng lên. Khi ô khí xẹp xuống, không khí bên trong ô khí thoát ra ngoài qua ống thở và mặt khác nếu ô bị phồng lên, không khí bên ngoài sẽ đi vào qua ống thở. Sự sắp xếp này tránh sự tiếp xúc trực tiếp của dầu với không khí, do đó làm tăng tuổi thọ của dầu. Không gian có sẵn bên ngoài tế bào trong bể chứa có thể được đổ đầy dầu. Các lỗ thông hơi hiện diện trên đỉnh bình để thoát không khí tích tụ ra bên ngoài ngăn chứa khí. Áp suất bên trong khoang chứa khí phải được duy trì ở mức 1,0 PSI.

5.2. Thùng dầu phụ máy biến áp kiểu màng kín

Ở đây màng ngăn được sử dụng làm lớp ngăn cách giữa dầu máy biến áp và không khí trong khí quyển. Trong trường hợp này, thùng dầu phụ của máy biến áp có thể được thiết kế với hai nửa hình bán cầu. Cơ hoành được đặt giữa hai nửa và bắt vít. Khi dầu máy biến áp dâng lên, nó sẽ đẩy lên màng. Chỉ báo mức dầu hiển thị vị trí của màng đo dầu vì thanh đo mức dầu được liên kết với màng. Bất cứ khi nào mức dầu trong thùng giảm xuống, màng sẽ lệch đi và không khí trong khí quyển có thể lấp đầy khoảng trống. Không khí này có thể được hút qua ống thở nối với thùng dầu phụ của máy biến áp. Loại bình dầu phụ này có một ưu điểm so với loại bình chứa khí. Nếu khí bị nén ở mức cao, nó sẽ bị hòa tan trong dầu. Sau một thời gian, lượng khí trong dầu đạt đến điểm bão hòa. Ở giai đoạn này, tải của máy biến áp giảm đột ngột hoặc nhiệt độ môi trường giảm nghiêm trọng. Áp suất giảm, dầu trở nên bão hòa và xuất hiện bọt khí. Nếu gắn máy bơm vào mạch làm mát sẽ tạo ra bọt khí gây hư hỏng cách điện ở khu vực có từ trường mạnh.
