Biến tần ba pha 380V là thiết bị được thiết kế chuyên dụng cho các ứng dụng công nghiệp đòi hỏi khả năng điều khiển máy móc công suất lớn. Vậy biến tần 3 pha 380V là gì? Đặc điểm của loại biến tần này so với biến tần 220V 3 pha là gì? Hãy theo dõi bài viết tiếp theo của chúng tôi để tìm hiểu.

Khái niệm biến tần 380V ba pha

Biến tần ba pha 380V là biến tần ba pha sử dụng nguồn điện áp đầu vào 380V để điều chỉnh tần số và điện áp của dòng điện cấp vào cuộn dây bên trong của động cơ, từ đó cho phép điều khiển vô cấp và chính xác tốc độ và mô-men xoắn của động cơ ba pha mà không cần sử dụng hộp số cơ.

380V là điện áp tiêu chuẩn được sử dụng trong hệ thống điện công nghiệp Việt Nam. Biến tần ba pha 380V được thiết kế tương thích với hầu hết các ứng dụng công nghiệp và có thể điều khiển nhiều loại động cơ khác nhau như: động cơ đồng bộ, động cơ không đồng bộ, động cơ servo không đồng bộ, động cơ biến tần…

Cấu tạo và nguyên lý hoạt động của biến tần 3 pha 380V

Cấu trúc của biến tần ba pha 380V tương tự như biến tần ba pha truyền thống. Nó chủ yếu bao gồm 4 phần: mạch điều khiển, mạch chỉnh lưu, mạch biến tần và tụ điện phẳng.

• Mạch điều khiển: “Bộ não” của biến tần ba pha có nhiệm vụ điều khiển, điều khiển hoạt động của biến tần.

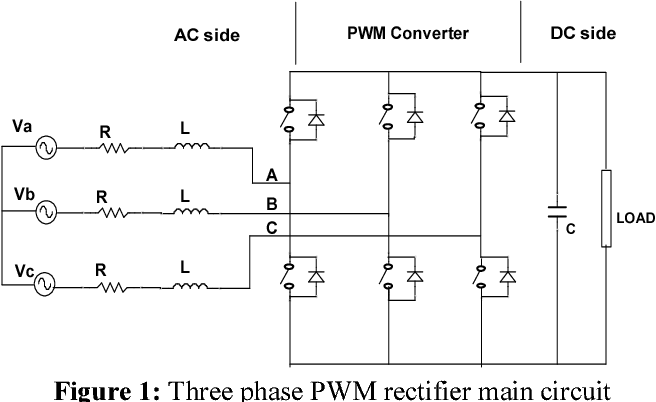

• Mạch chỉnh lưu (diode): Thành phần này có chức năng biến đổi dòng điện xoay chiều thành dòng điện một chiều. Điện áp trở nên phẳng sau khi đi qua tụ lọc và cung cấp điện cho bộ chỉnh lưu.

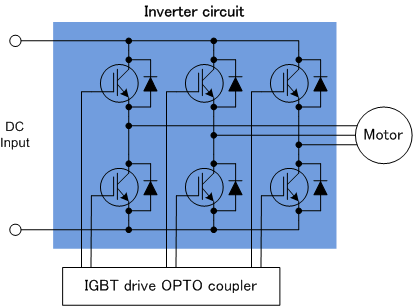

• Mạch biến tần (IGBT): Mạch biến tần chuyển đổi điện áp DC thành điện áp xoay chiều thông qua công nghệ điều chế độ rộng xung. Nguyên lý hoạt động của PLC dựa trên việc bật/tắt các phần tử bán dẫn (công nghệ băm xung) để tạo ra dòng điện xoay chiều có tần số và biên độ có thể điều chỉnh được.

• Tụ điện DC: Nó có vai trò “làm êm” dòng điện một chiều và giảm dao động điện áp một chiều. Quá trình này thường xảy ra trước khi dòng điện được đưa vào mạch chỉnh lưu.

Thông qua cấu trúc trên, nguyên lý làm việc của biến tần 3 pha 380V được chia làm 3 giai đoạn khác nhau:

• Chuyển đổi điện áp đầu vào: Điều chỉnh và lọc nguồn điện xoay chiều 3 pha 380V thành nguồn điện một chiều phẳng thông qua bộ chỉnh lưu DIODE và tụ điện. Quá trình này duy trì hệ số công suất của biến tần ở mức ổn định 0,96 bất kể tải.

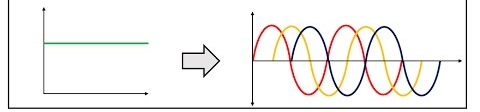

• Điều chế độ rộng xung (PWM): Dòng điện một chiều phẳng sẽ được cung cấp cho biến tần. Thông qua IGBT sử dụng phương pháp điều chế độ rộng xung, điện áp DC được chuyển đổi thành điện áp xoay chiều ba pha đối xứng với tần số và biên độ điện áp phù hợp với yêu cầu hệ thống.

• Lọc điện áp đầu ra: Nguồn cấp cho động cơ. Sau khi xung điện áp đi qua biến tần, nó tiếp tục được lọc bởi mạch điện cảm và tụ điện để tinh chỉnh sóng hình sin đầu ra thành điện áp ba pha lý tưởng.

Vai trò và ứng dụng của biến tần 3 pha 380V

Trang bị biến tần 3 pha 380V là giải pháp toàn diện hỗ trợ động cơ vận hành ổn định, nâng cao độ bền và tuổi thọ. Ngoài ra, dòng biến tần này còn đảm nhiệm nhiều vai trò quan trọng như:

• Cải thiện hệ số công suất của hệ thống: Biến tần giúp duy trì hệ số công suất ổn định (0,96) bất kể tải. Điều này giúp doanh nghiệp tránh bị phạt tiền điện và giảm chi phí hóa đơn tiền điện hàng tháng.
• Tiết kiệm năng lượng: Trong các ứng dụng có tải ly tâm (máy bơm, quạt), sử dụng biến tần có thể tiết kiệm gần 50% điện năng đồng thời giảm 20% tốc độ động cơ. Điều này đặc biệt quan trọng ở những nhà máy sử dụng hệ thống bơm, quạt công suất lớn.
• Tối ưu hóa quy trình vận hành: Nhờ khả năng kiểm soát tốc độ chính xác và linh hoạt, bộ biến tần giúp tối ưu hóa quy trình vận hành của công ty. Đặc biệt đối với các máy móc hạng nặng như máy tiện, máy phay, máy cắt, bộ biến tần đóng vai trò kiểm soát chính xác tốc độ động cơ và nâng cao chất lượng gia công sản phẩm.
• Bảo vệ động cơ và hệ thống: Biến tần đóng vai trò quan trọng trong việc đảm bảo động cơ hoạt động trơn tru và yên tĩnh, hạn chế sốc cơ và sụt áp lưới điện. Nhờ đó, động cơ có thể giảm thiểu hao mòn các bộ phận cơ khí, từ đó kéo dài tuổi thọ của động cơ và hệ thống.

Trong ứng dụng thực tế, biến tần là thiết bị không thể thiếu đối với hầu hết các ứng dụng công nghiệp hiện nay.

• Máy bơm, quạt và hệ thống điều hòa không khí công nghiệp: Biến tần có chức năng điều khiển lưu lượng nước hoặc tốc độ của quạt, điều hòa theo nhu cầu thực tế.
• Máy móc hạng nặng, băng tải: Cung cấp năng lượng và điều khiển tốc độ động cơ của máy móc công nghiệp.
• Cần cẩu và tời: Cung cấp khả năng kiểm soát chính xác tốc độ nâng, đặc biệt khi di chuyển vật nặng.

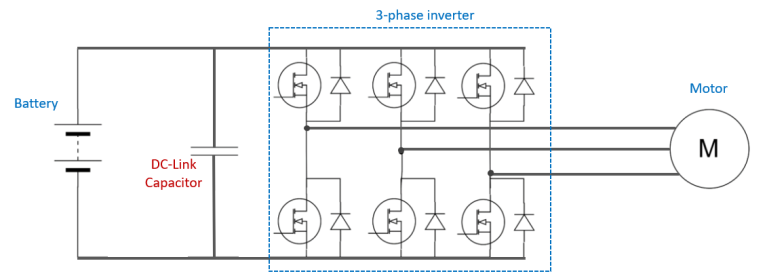

• Ngành ô tô điện: Chuyển đổi nguồn DC từ ắc quy thành nguồn điện xoay chiều 3 pha phù hợp cho động cơ xe điện…

Xem thêm: Phân biệt chi tiết biến tần trực tiếp và gián tiếp

Phân biệt biến tần 3 pha 380V và 220V

Tương tự như biến tần ba pha 380V, biến tần ba pha 220V cũng được sử dụng để điều khiển tốc độ và mô men xoắn của động cơ xoay chiều ba pha. Tuy nhiên, điểm khác biệt giữa hai bộ biến tần này là điện áp nguồn đầu vào. Biến tần ba pha 380V sử dụng nguồn điện áp đầu vào 380V và chủ yếu phục vụ các ứng dụng công nghiệp. Biến tần ba pha 220V sử dụng nguồn điện áp đầu vào 220V, phù hợp với hệ thống công nghiệp và dân dụng.

Trên thực tế, biến tần 3 pha 220V ít được sử dụng ở Việt Nam và phù hợp hơn với những nước có hệ thống lưới điện 3 pha 200V, đặc biệt là Nhật Bản.

Sự khác biệt chi tiết giữa bộ biến tần ba pha 380V và 220V như sau:

Mua biến tần LS 380V 3 pha chính hãng giá tốt tại KTH ELECTRIC

KTH ELECTRIC tự hào là nhà phân phối chính thức bộ biến tần LS Electric, với nhiều dòng sản phẩm phù hợp với nguồn điện ba pha 380V.

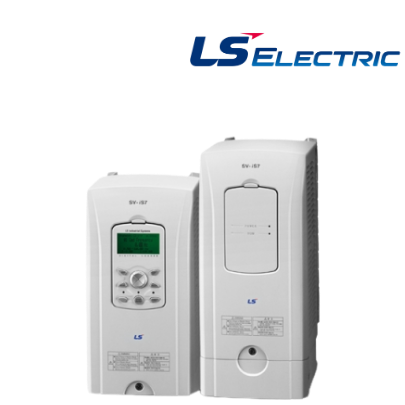

Biến tần dòng LS iS7

Đây là dòng biến tần chất lượng cao của thương hiệu LS, phù hợp với mọi môi trường hoạt động và được sử dụng rộng rãi trong các máy móc công nghiệp nặng như máy đầm, máy kéo, máy nghiền, máy nén, thang máy, cần cẩu,..

Đặc điểm kỹ thuật:

• Điện áp đầu vào: 3 pha 200 – 230V và 3 pha 380 – 480V
• Dòng điện đầu vào: 5A – 877A
• Công suất: 0,75kW~75kW.
• Điện trở hãm điều khiển bằng bóng bán dẫn tích hợp, bộ lọc EMC, cuộn kháng DC, DBU, bàn phím

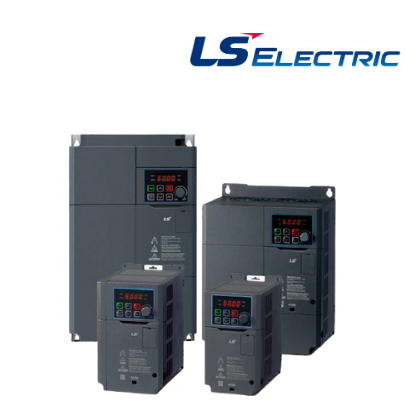

Biến tần dòng LS G100

LS G100 là dòng biến tần đa chức năng với khả năng điều khiển không dùng cảm biến mạnh mẽ phù hợp với nhiều ngành công nghiệp. Loại này thích hợp để lắp đặt trên máy cắt, máy bơm, máy nén, cần cẩu và các thiết bị khác.

Đặc điểm kỹ thuật:

• Điện áp đầu vào: 3 pha (380 – 480VAC).
• Dòng điện đầu ra: 2.5A – 88A
• Công suất: 0,4kW – 22kW
• Tích hợp bộ lọc EMC và hỗ trợ nhiều mạng truyền thông (Modbus, Ethernet IP).

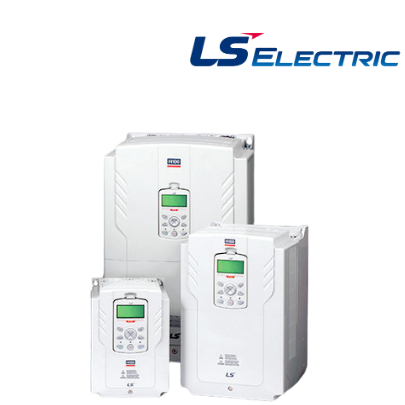

Bộ biến tần dòng LS H100

Được thiết kế để tiết kiệm năng lượng, LS H100 được thiết kế để sử dụng trong hệ thống quạt và máy bơm trong ngành HVAC và xử lý nước.

Đặc điểm kỹ thuật:

• Điện áp đầu vào: 3 pha 380 – 480VAC và 3 pha 380 – 500VAC
• Dòng điện đầu vào: 12A – 962A
• Công suất: 5.5kW – 400kW
• Tích hợp điện trở hãm điều khiển bằng bóng bán dẫn, bộ lọc EMC, cuộn kháng DC…

Với kinh nghiệm 14 năm hình thành và phát triển, đã phục vụ 1.000 dự án trên khắp cả nước, chúng tôi cam kết cung cấp các dòng biến tần nhập khẩu trực tiếp từ Hàn Quốc với chất lượng ổn định cùng mức giá và chính sách chiết khấu hấp dẫn nhất thị trường.

Nếu bạn có nhu cầu mua biến tần LS chính hãng vui lòng liên hệ 0904 99 88 77 để được hỗ trợ báo giá nhanh nhất.

Những câu hỏi thường gặp về biến tần 3 pha 380V

Câu hỏi 1: Biến tần 3 pha 380V có dùng được trong hệ thống điện 220V không?

hồi đáp: Biến tần ba pha 380V được thiết kế để sử dụng trong các hệ thống có cả điện áp đầu vào và đầu ra là 380V nên không phù hợp với hệ thống điện 220V. Nếu động cơ ba pha sử dụng nguồn điện 220V thì cần trang bị thêm bộ biến tần 1 pha 220V đầu vào, bộ biến tần đầu ra 3 pha 380V hoặc bộ biến tần 3 pha 220V.

Câu 2: Khi chọn biến tần 3 pha 380V cần chú ý điều gì?

hồi đáp: Khi lựa chọn biến tần ba pha 380V cho động cơ, bạn cần chú ý những vấn đề quan trọng sau:

• Công suất biến tần lớn hơn công suất động cơ 10-20%
• Ưu tiên các dòng biến tần có khả năng chống nhiễu tốt, đặc biệt trong môi trường có nhiều thiết bị điện tử.
• Chọn một biến tần có kích thước và thiết kế phù hợp với không gian lắp đặt.
• Hãy lựa chọn biến tần của thương hiệu nổi tiếng hoặc đại lý uy tín để đảm bảo thiết bị hoạt động bình thường và an toàn.

Trên đây là những kiến ​​thức quan trọng về biến tần 3 pha 380V mà chúng tôi đã tổng hợp cho các bạn. Hy vọng bạn có thể chọn được biến tần phù hợp cho hệ thống của mình. Chúng tôi thường xuyên cập nhật các kiến ​​thức khác liên quan đến biến tần: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-bien-tan/. Chúng tôi mời bạn đọc nó.
