Chọn máy cắt ba pha Làm thế nào để phù hợp với hệ thống điện. Đây chắc chắn là câu hỏi của nhiều bạn. Bài viết dưới đây KTH ELECTRIC sẽ hướng dẫn bạn cách lựa chọn chi tiết và các biện pháp phòng ngừa để đảm bảo an toàn cho hệ thống điện của bạn.
Công thức dòng điện định mức mạch ba pha

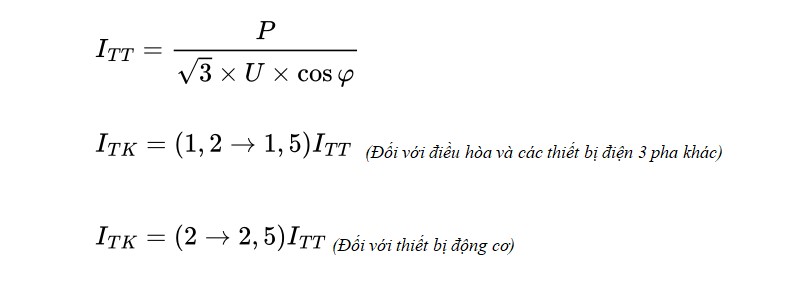

Đầu tiên, bạn cần biết cách Chọn máy cắt ba pha Theo công suất tiêu chuẩn cần xác định dòng điện định mức của mạch ba pha. Công thức tính dòng điện định mức của máy cắt ba pha như sau:
Ở đó:
- I: gọi là cường độ dòng điện (A)
- P: là mức tiêu thụ điện năng (W)
- U: Là điện áp (V) (điện áp ba pha là 380V)
- Cosφ: hệ số công suất = 0,8

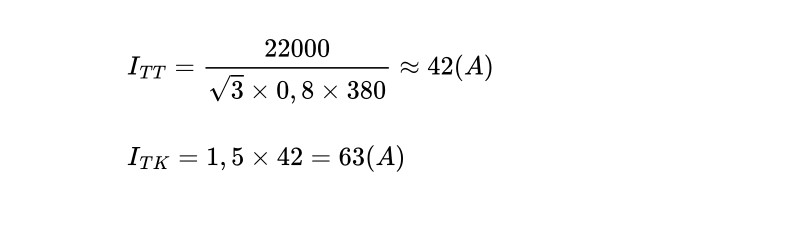

Ví dụ: công suất máy bơm nước là 22000W và điện áp hoạt động là 380V. Theo công thức ta có:
Bạn nên chọn aptomat có dòng tải từ 63A trở lên. Tham khảo dòng sản phẩm aptomat LS 63A.
Để thuận tiện cho bạn trong quá trình lựa chọn cầu dao ba pha, bạn có thể tham khảo bảng dưới đây để lựa chọn bảng mạch ba pha và quy đổi công suất thành dòng điện:
| Công suất (kW) | Hiện tại (ampe) |
| 1 | 1.9 |
| 2 | 3,8 |
| 3 | 5,7 |
| 5 | 9,5 |
| 7,5 | 14.2 |
| 10 | 18,9 |
| 15 | 28,5 |
| 20 | 38 |
| 25 | 47,5 |
| 30 | 57 |
| 35 | 66,5 |
| 40 | 76 |
| 45 | 85,5 |
| 50 | 95 |
| 60 | 114 |
| 70 | 133 |
| 80 | 152 |
| 90 | 171 |
| 100 | 190 |
| 120 | 227,9 |
| 150 | 284,8 |
| 175 | 332,4 |
| 200 | 379,8 |
| 250 | 474,8 |
| 300 | 569,8 |
| 400 | 759,7 |
| 500 | 949,6 |
| 700 | 1329,4 |
Để biết thêm thông tin xem: Thông tin chi tiết về bảng chọn aptomat theo điện dung quy đổi
Nên chọn loại cầu dao nào cho hệ thống điện ba pha?
Có 5 loại máy cắt ba pha chính: MCB, RCBO, RCCB, MCCB và ELCB. Cụ thể, đặc điểm và chức năng chính của các loại máy cắt ba pha là:

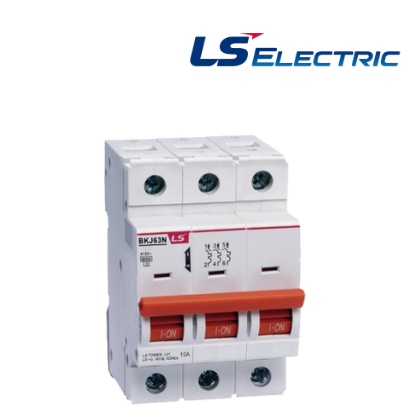

- bộ ngắt mạch thu nhỏ Là cầu dao hình đinh hương có dòng điện định mức thấp dùng để bảo vệ hệ thống điện khỏi quá tải và đoản mạch. Nếu bạn đang chọn CB ba pha giá rẻ cho dòng tải lên đến 125A thì MCB ba pha là lựa chọn phù hợp.

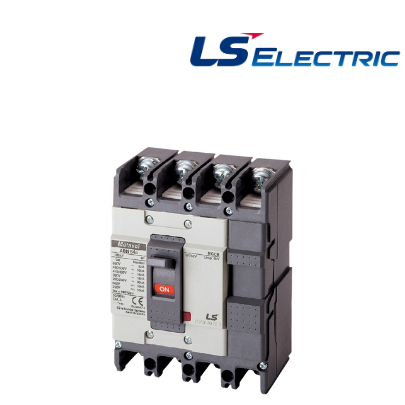

- Bộ ngắt mạch vỏ đúc Là cầu dao khối có khối lượng lớn và dòng điện định mức từ 16A đến 1600A. Xét về nguyên lý làm việc thì MCCB và MCB có chức năng giống nhau. Do có khả năng chịu nhiệt tốt và độ bền cao nên MCCB thường được ưu tiên sử dụng trong tất cả các hệ thống điện công nghiệp 380V.
 |
 |
- Bộ ngắt mạch dòng điện dư Là cầu dao đa năng tích hợp chức năng MCB (bảo vệ quá tải và ngắn mạch) và RCCB (bảo vệ rò rỉ). Đây sẽ là cầu dao tốt để bảo vệ toàn diện hệ thống điện, thích hợp làm cầu dao chính hoặc cầu dao nhánh trong hệ thống điện nhỏ.

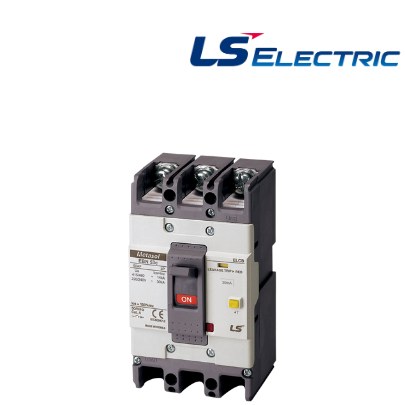

- Bộ ngắt mạch rò rỉ trái đất Là loại block CB có kích thước lớn và dải dòng định mức từ 16A đáp ứng nhu cầu sử dụng cho hệ thống điện dân dụng và công nghiệp. ELCB là loại CB tốt nếu bạn cần một thiết bị có khả năng chống sốc và quá tải.
- RCCB: Là loại CB có tác dụng bảo vệ hệ thống điện bằng cách chống rò rỉ (ngăn ngừa điện giật). Vì vậy, nếu bạn chỉ cần cầu dao ba pha để bảo vệ hệ thống điện khỏi bị giật thì RCCB ba pha bốn cực sẽ là gợi ý tốt nhất cho bạn.
 |
 |
Nếu bạn vẫn còn đang phân vân lựa chọn loại cầu dao ba pha nào thì có thể xem xét các sản phẩm của LS Electric được KTH ELECTRIC phân phối chính thức, bao gồm ELCB LS, MCB LS, MCCB LS, RCBO LS… Chúng tôi được phân phối chính thức tại thị trường Việt Nam với giá niêm yết ổn định sẽ giúp bạn tối ưu hóa chi phí và tăng lợi ích kinh tế khi mua sắm.
Những cân nhắc khác khi lựa chọn aptomat ba pha
bên ngoài Chọn máy cắt ba pha Tùy theo công suất phù hợp của hệ thống điện mà các yếu tố khác cần được quan tâm như số cực, mức dòng điện cắt, mức dòng điện rò rỉ…
Cách chọn cầu dao ba pha có số cực phù hợp
Máy cắt ba pha chủ yếu được chia thành hai loại: loại 3 cực và loại 4 cực.
- Bộ ngắt mạch ba pha ba cực được thiết kế để kết nối dây ba pha trong hệ thống điện. Đây là sự lựa chọn phù hợp cho hệ thống điện công nghiệp nhỏ không yêu cầu sử dụng dây trung tính.
- Bộ ngắt mạch ba pha bốn cực được sử dụng để kết nối đường dây trung tính và ba pha của lưới điện với phụ tải. Loại cầu dao này thường được sử dụng trong các hệ thống điện công nghiệp công suất lớn, nơi cần có dây trung tính để bảo vệ chống điện giật và rò rỉ.
Chọn CB ba pha dựa trên mức dòng rò
- Cầu dao chống dòng rò 10mA: Cầu dao chống giật có dòng rò 10mA và độ nhạy tác động cao, giúp mang lại sự an toàn tối đa cho ngôi nhà. Tuy nhiên, thiết bị có thể gây bất tiện cho người dùng do quá nhạy. Vì vậy, việc sử dụng dòng điện rò CB như vậy cần được xem xét.
- Dòng rò CB 30mA: Thích hợp cho sử dụng cá nhân trong những ngôi nhà nhỏ hơn hoặc trên mỗi tầng của ngôi nhà.
- Dòng rò CB 100mA: chủ yếu được sử dụng như một biện pháp bảo vệ dự phòng, đặc biệt là trong các hệ thống phòng cháy chữa cháy. Tuy nhiên, loại này không đủ nhạy để bảo vệ con người trước nguy cơ bị điện giật.
- Cầu dao chống rò 300mA, 500mA: Do có độ nhạy và thời gian trễ thấp (khoảng 50ms, 250ms…) nên các thiết bị này thường được sử dụng trong các tủ phân phối điện để đảm bảo an toàn cho hệ thống.
Chọn máy cắt ba pha theo loại đường cắt
Aptomat hoạt động theo nguyên tắc giá trị dòng điện ngắn mạch (Icu) càng cao thì độ an toàn và độ bền của thiết bị càng được đảm bảo tốt. Ngoài ra, khi chọn CB, bạn cũng cần chú ý đến giá trị Ics (giá trị dòng điện ngắn mạch thực tế, biểu thị khả năng thiết bị có thể cắt mạch trong vòng 3s khi có sự cố), thường bằng 50%Icu trong hầu hết các trường hợp.
Máy cắt ba pha MCCB sẽ lựa chọn Icu phù hợp: 7,5kA, 10kA, 15kA… đến 100kA, trong đó:
- Đối với điện dân dụng trong công trình vừa và nhỏ: Icu=10kA đến 25kA.
- Dùng cho điện công nghiệp: Icu từ 25kA đến 100kA.
Trên đây là bài viết được chia sẻ Cách chọn cầu dao ba pha Theo tiêu chuẩn công suất. Với những công thức và nhận xét trên, bạn có thể dễ dàng lựa chọn cầu dao ba pha phù hợp với thông số hệ thống điện. Đọc thêm các bài viết về aptomat của KTH ELECTRIC – CB: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
