Aptomat 2 pha: Cấu tạo, nguyên lý hoạt động và ứng dụng

Chu Văn An

Cầu dao hai pha hay còn gọi là cầu dao hai pha một pha là thiết bị điện dùng để bảo vệ hệ thống điện khỏi những tai nạn như quá tải, ngắn mạch, rò rỉ. Đọc bài viết của tác giả bây giờ etinco Hiểu rõ hơn về cấu tạo, nguyên lý làm việc và ứng dụng thực tế của máy cắt hai pha.

Bộ ngắt mạch hai pha là gì?

Cầu dao hai pha hay cầu dao hai pha là thiết bị chuyển mạch tự động giúp bảo vệ hệ thống điện khỏi tai nạn, hoạt động bằng nguồn điện xoay chiều 220V có hai dây pha (L1, L2) hoặc một pha và dây trung tính (L, N). Thiết bị có hai khối đầu cuối, ký hiệu 2P, có dải dòng định mức từ 1A đến 125A và phù hợp để sử dụng trong hệ thống điện dân dụng, tòa nhà, nhà máy nhỏ và cơ sở hạ tầng. Một số loại cầu dao hai pha còn được trang bị bảo vệ chống điện giật (ELCB, RCBO, RCCB), giúp tăng độ an toàn cho người sử dụng và các thiết bị điện.

Cấu tạo và nguyên lý làm việc của máy cắt 2 pha

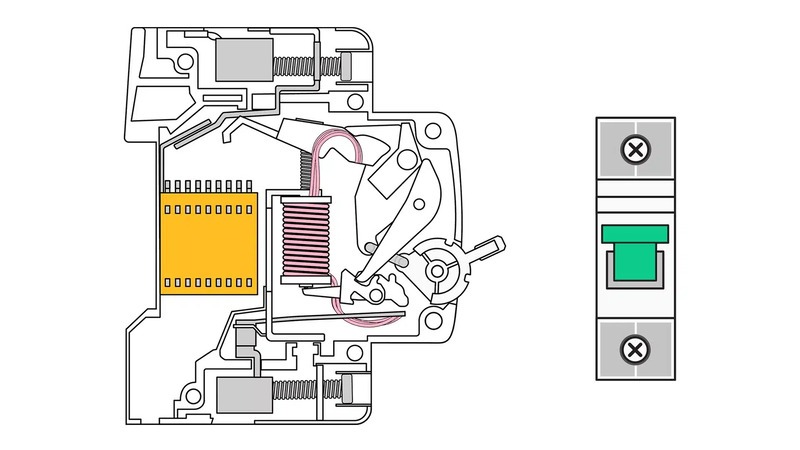

Cấu tạo máy cắt hai pha

Cầu dao hai pha là cầu dao dùng để đấu, ngắt nguồn điện khi xảy ra các sự cố như quá tải, ngắn mạch hoặc rò rỉ, bảo vệ hệ thống điện và đảm bảo an toàn cho người sử dụng và các thiết bị điện. Bộ ngắt mạch hai pha thường bao gồm:

• chạm: Tiếp điểm bao gồm các cực tĩnh (cố định) và các cực chuyển động (di chuyển để đóng/ngắt mạch). Các cực tĩnh vẫn được kết nối, trong khi các cực động tách ra để bảo vệ hệ thống nếu xảy ra sự cố.
• Buồng dập hồ quang: Chứa các tấm thép bố trí thành lưới nhằm phân chia và dập tắt hồ quang khi mạch điện bị gián đoạn, đảm bảo an toàn cho hệ thống điện.
• CCơ cấu truyền động cắt: Mạch có thể được đóng hoặc đóng bằng thao tác thủ công hoặc cơ điện (chẳng hạn như nam châm điện).​
• Móc bảo vệ: Chứa móc điện từ và móc rơle nhiệt, có chức năng tự động ngắt cầu dao trong trường hợp quá tải, ngắn mạch hoặc rò rỉ.​

Máy cắt hai pha có thể hoạt động theo nguyên lý bảo vệ quá tải, ngắn mạch, rò rỉ

Nguyên lý làm việc của máy cắt hai pha

Máy cắt hai pha hoạt động theo nguyên lý bảo vệ quá tải, ngắn mạch, rò rỉ:

• Bảo vệ quá tải: Khi dòng điện vượt quá giới hạn cho phép và kéo dài trong một khoảng thời gian nhất định, phần lưỡng kim trong cầu dao sẽ nóng lên, uốn cong và cắt đứt mạch điện để bảo vệ các thiết bị điện.
• Bảo vệ ngắn mạch: Khi xảy ra đoản mạch và dòng điện tăng đột ngột, cơ chế điện từ trong cầu dao sẽ tác động ngay lập tức để cắt mạch điện nhằm tránh nguy cơ cháy nổ.
• Bảo vệ rò rỉ: Bộ ngắt mạch liên tục so sánh dòng điện giữa dây dẫn pha (L) và dây dẫn trung tính (N). Nếu phát hiện sự khác biệt (do dòng điện rò rỉ), cơ chế tắt máy sẽ được khởi động để bảo vệ nhân viên và thiết bị.

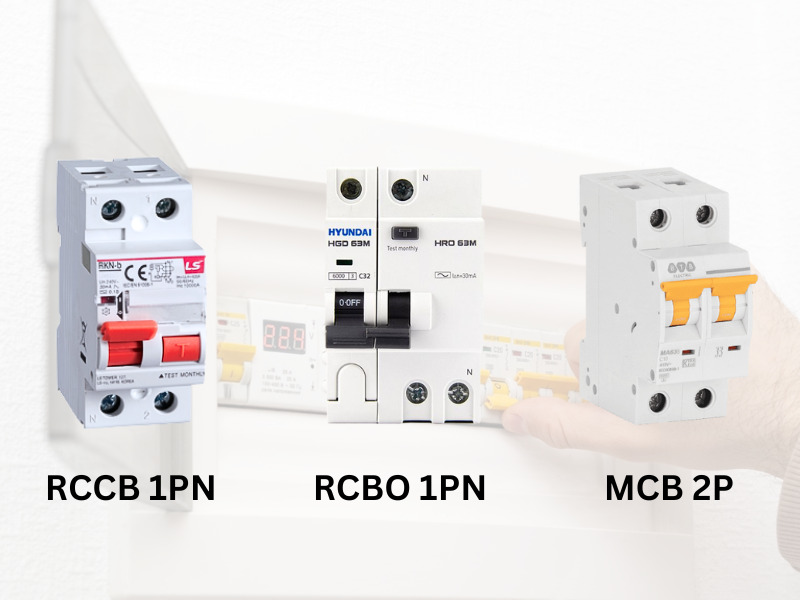

Các loại máy cắt 2 pha phổ biến

Các loại máy cắt hai pha phổ biến bao gồm MCB, RCCB và RCBO, mỗi loại có chức năng và ứng dụng riêng:

• Bộ ngắt mạch thu nhỏ 2 pha: MCB có chức năng bảo vệ quá tải, ngắn mạch và sẽ tự động ngắt khi dòng điện vượt quá mức an toàn nhưng không phát hiện dòng điện rò rỉ. Cần sử dụng kết hợp với RCCB hoặc RCBO để tăng độ an toàn.
• RCCB 2 pha: RCCB Bằng cách so sánh dòng điện đầu vào và đầu ra, có thể ngăn ngừa được điện giật và cháy nổ do rò rỉ điện. RCCB sẽ ngắt nguồn điện khi phát hiện chênh lệch vượt quá ngưỡng cho phép. Không có bảo vệ quá tải hay ngắn mạch, cần sử dụng kết hợp với MCB.
• RCBO 2 pha: RCBO Nó kết hợp các chức năng của MCB và RCCB để cung cấp khả năng bảo vệ toàn diện chống quá tải, ngắn mạch và dòng rò. RCBO giúp tối ưu hóa không gian tủ điện bằng cách tự động ngắt điện khi phát hiện sự cố. Được sử dụng rộng rãi trong các ứng dụng dân dụng, xây dựng và nhà máy.

So sánh máy cắt 2 pha và 1 pha

Ngoài cầu dao hai pha, bo mạch một pha cũng là thiết bị bảo vệ điện phổ biến, đặc biệt là trong hệ thống điện dân dụng. Cả hai loại đều có khả năng ngắt mạch khi xảy ra tai nạn nhưng mỗi loại lại phù hợp với những nhu cầu khác nhau. Dưới đây là bảng so sánh các loại máy cắt một pha và hai pha để giúp bạn hiểu rõ hơn về đặc điểm và ứng dụng của từng loại.

Ứng dụng của máy cắt hai pha

Trong hệ thống điện dân dụng, aptomat hai pha không chỉ giúp bảo vệ thiết bị mà còn đảm bảo an toàn cho người sử dụng. Nhờ khả năng ngắt điện nhanh chóng khi phát hiện sự cố nên thiết bị này được sử dụng rộng rãi trong nhiều tình huống khác nhau.

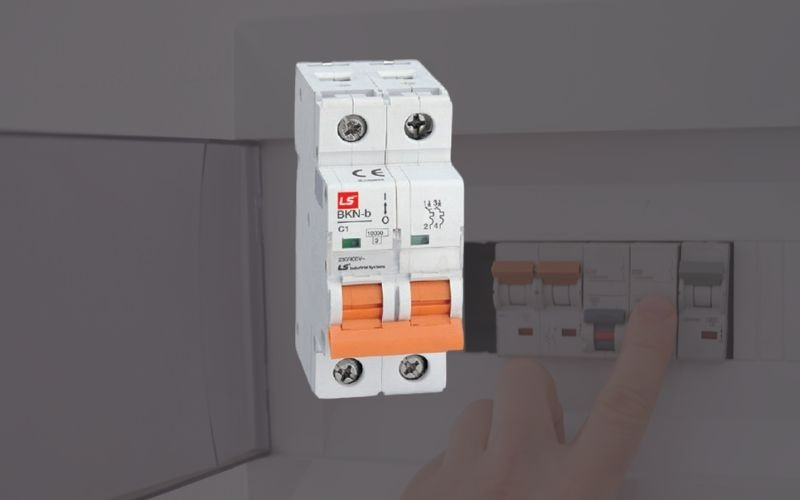

Có thể lắp đặt cầu dao hai pha để bảo vệ toàn bộ lưới điện

Dưới đây là một số ứng dụng phổ biến của máy cắt hai pha.

• Bảo vệ toàn bộ hệ thống điện trong nhà bạn: Có thể lắp đặt cầu dao hai pha để bảo vệ toàn bộ lưới điện trong nhà, chống quá tải, đoản mạch, rò rỉ và các tai nạn khác, đồng thời đảm bảo an toàn cho toàn bộ hệ thống.
• Bảo vệ từng thiết bị điện riêng lẻ: Ngoài tác dụng bảo vệ toàn bộ hệ thống, cầu dao hai pha còn được dùng để bảo vệ các thiết bị điện quan trọng như máy nước nóng, máy giặt, điều hòa, giúp ngắt nguồn điện kịp thời khi phát hiện sự cố để tránh nguy cơ cháy, nổ, hư hỏng thiết bị.

Xem thêm: Tư vấn chọn mua adapter chống giật tốt nhất cho gia đình

cầu dao 2 pha Nó là thiết bị quan trọng để bảo vệ hệ thống điện, ngăn chặn các nguy cơ quá tải, ngắn mạch, rò rỉ và đảm bảo an toàn cho người sử dụng. Việc lựa chọn đúng loại cầu dao sẽ giúp tối ưu hóa hiệu quả bảo vệ và kéo dài tuổi thọ cho các thiết bị điện của bạn. màn hình etinco Cập nhật thêm nhiều thông tin hữu ích về thiết bị điện gia dụng và an toàn điện!
