Cầu dao một pha hai cực là thiết bị chuyển mạch được sử dụng phổ biến trong hệ thống điện gia dụng. Vậy cầu dao này có cấu tạo như thế nào, nguyên lý hoạt động ra sao và nó khác với cầu dao một pha một pha như thế nào? KTH ELECTRIC tổng hợp chi tiết mọi thứ trong bài viết dưới đây.

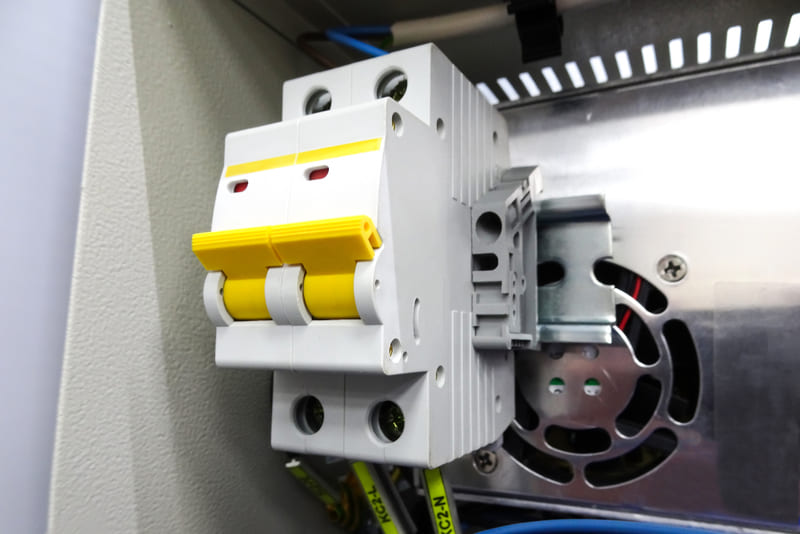

Cầu dao 1 pha 2 cực là gì?

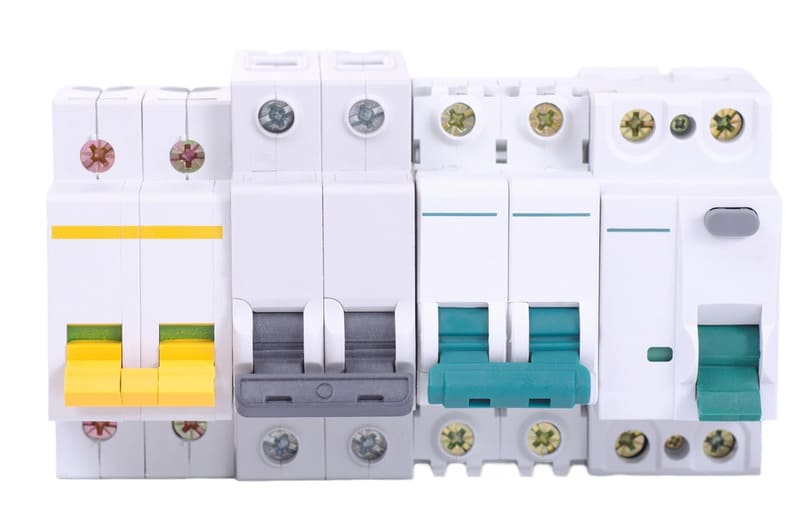

Điều đầu tiên cần biết là cầu dao một pha là thiết bị chuyển mạch có dòng điện định mức thấp và dòng điện ngắn mạch. Nó thường được sử dụng trong hệ thống điện dân dụng một pha để hạn chế một số lỗi trong hệ thống điện. Cầu dao 1 pha 2 cực là loại cầu dao 1 pha có dây 2 cực, gồm loại 2P (nối vào 2 dây pha) và loại 1P+N (nối vào 1 dây pha và 1 dây trung tính).
Máy cắt 1 pha 2 cực gồm có 4 bộ phận chính bên trong:
- chạm: Có hai cấp độ: tiếp điểm tĩnh và tiếp điểm động.
- hộp chữa cháy hồ quang: Là hộp chữa cháy hồ quang nửa kín được đặt trong vỏ kín của cầu dao và có lỗ thông gió. Hộp dập hồ quang thường chứa nhiều tấm thép xếp thành lưới để thuận tiện cho quá trình dập hồ quang.
- Cơ cấu dẫn động cắt: Có hai loại cơ cấu truyền động của máy cắt: hộp số tay và hộp số cơ điện. Bộ truyền động cắt thủ công thường được sử dụng trong các máy cắt có định mức dòng điện nhỏ hơn, trong khi bộ truyền động cơ điện phù hợp với dòng điện lớn hơn.
- Móc bảo vệ: Có chức năng bảo vệ các thiết bị điện khỏi quá tải, ngắn mạch, bao gồm móc điện từ và móc rơle nhiệt. Khi xảy ra sự cố, móc bảo vệ sẽ tách ra và ngăn dòng điện chạy qua cầu dao.
Ưu nhược điểm của máy cắt 1 pha 2 cực
Cầu dao 1 pha 2 cực thường được tìm thấy trong các tổng đài ở các gia đình, chung cư, văn phòng, nhà hàng… hoặc được đấu nối riêng lẻ với các thiết bị điện quan trọng nhờ một số tính năng ưu việt sau.
Thuận lợi
- Đảm bảo an toàn: Bằng cách ngắt điện các dây pha và dây trung tính, cầu dao 2 cực đảm bảo độ an toàn cao hơn loại 1 cực, giúp hạn chế nguy cơ chập mạch, cháy nổ do quá tải, sự cố ngắn mạch.
- Cải thiện cách ly mạch: Khi cầu dao hai cực ngắt mạch, nó sẽ ngắt kết nối cả dây mang điện và dây trung tính, đảm bảo rằng không có dòng điện chạy qua mạch, ngay cả khi một trong các dây vẫn còn sống.
- Dễ dàng cài đặt: CB 1 pha 2 cực có thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện hoặc hộp treo tường.
- Tiết kiệm chi phí: Dòng ngắn mạch của cầu dao 1 pha 2 cực nhỏ, thường từ 15A đến 60A, thích hợp cho các thiết bị điện công suất nhỏ.
thiếu sót
- Không phù hợp với nguồn điện ba pha dòng điện cao.
- Dòng điện ngắn mạch nhỏ và khả năng mang tải không lớn. Khi hệ thống sử dụng nhiều thiết bị sẽ dễ bị quá tải.

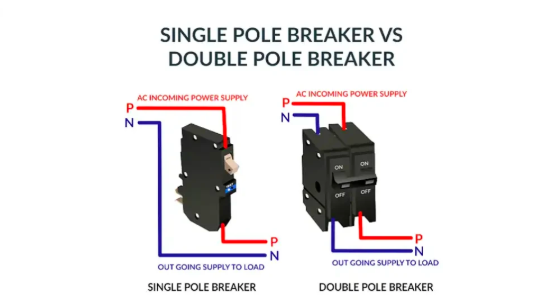

So sánh Cầu dao 1 pha 2 cực và 1 pha 1 cực
Cầu dao 1 pha 1 cực là loại cầu dao phổ biến nhất trong hệ thống điện gia dụng hiện nay. Thiết bị này chỉ có chức năng đóng cắt và bảo vệ các dây pha trong mạch điện nên thường được sử dụng để bảo vệ đèn chiếu sáng hoặc ổ cắm trong hệ thống điện một pha.

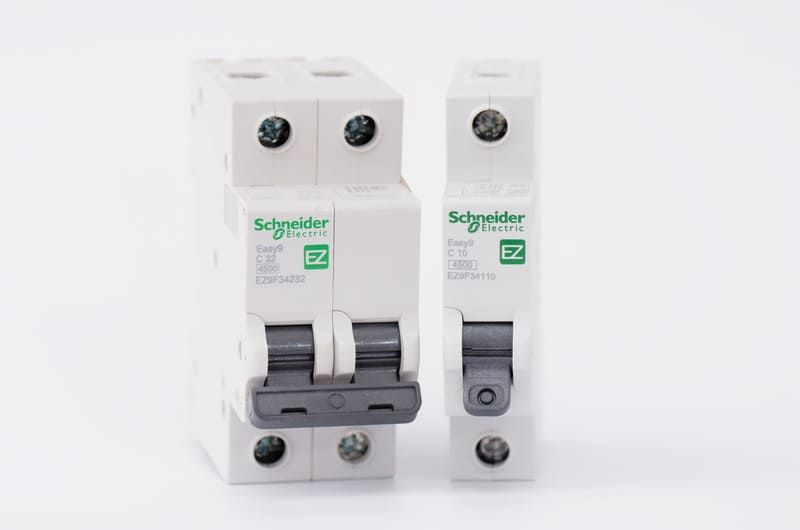

Thiết kế của CB 1 cực dễ dàng phân biệt với CB 2 cực. Bộ ngắt mạch 1 cực chỉ có một dây pha và không có dây trung tính ở mỗi đầu trong số 2 cực của nó, trong khi bộ ngắt mạch 2 cực có 1 dây pha và 1 dây trung tính ở cả hai đầu. Tương ứng, cầu dao 1 pha 2 cực có tay cầm đôi, còn cầu dao 1 pha 1 cực chỉ có một tay cầm duy nhất.
Bảng so sánh chi tiết 2 loại máy cắt 1 pha:
| tiêu chuẩn | Cầu dao 1 pha 2 cực | Cầu dao 1 pha 1 cực |
| thiết kế | Nối 1 pha và 1 trung tính, 2 cực L và N lần lượt hoặc 2 cực đối với dây pha, bằng 2 tay cầm đơn | Nối vào mạch thông qua dây 1 pha, ký hiệu cực là L, đòn bẩy đơn |
| Khả năng đóng cửa | Chuyển mạch và cắt 2 dây: pha và trung tính | Chỉ có thể kết nối và ngắt kết nối các đường pha |
| Khả năng cách ly mạch | Mạch cách ly hoàn toàn | Bị cô lập một phần, trung tính vẫn được kết nối |
| Mức độ bảo mật | An toàn hơn loại đơn cực khi đảm bảo không còn dòng điện chạy qua hệ thống | Nếu dây trung tính có điện, có nguy cơ bị điện giật |
| tổ hợp | Sơ đồ cài đặt phức tạp hơn | Sơ đồ cài đặt đơn giản hơn và tiết kiệm chi phí hơn |
| Đánh giá hiện tại | Từ 15A đến 60A | Từ 15A đến 30A |
| ứng dụng | Hệ thống điện dân dụng và thương mại nhẹ một pha | Bảo vệ ánh sáng hoặc ổ cắm trong hệ thống điện một pha |
Xem thêm: Cầu dao hai pha: Cấu tạo, nguyên lý làm việc và ứng dụng

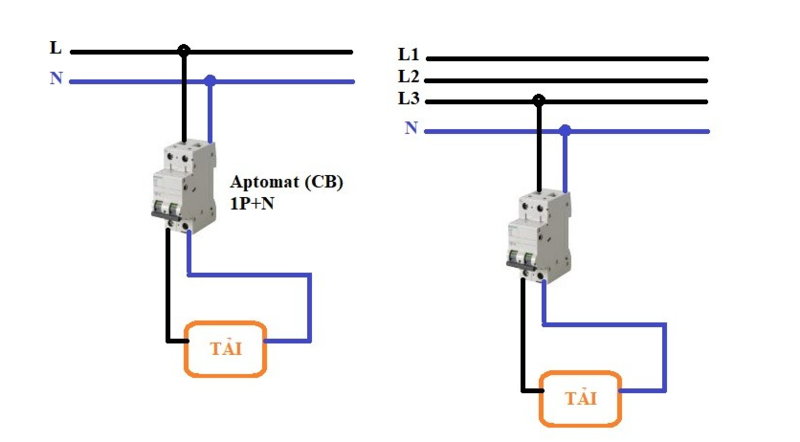

Cách đấu nối cầu dao 1 pha 2 cực
Quy trình đấu nối máy cắt 1 pha 2 cực như sau:
- Bước 1: Ngắt kết nối nguồn điện và chọn vị trí dễ tiếp cận, thông thoáng để lắp đặt aptomat.
- Bước 2: Kiểm tra cầu dao xem có bị hư hỏng hoặc va đập hay không trước khi lắp đặt.
- Bước 3: Đấu nối máy cắt theo quy định – các dây pha được nối vào các đầu vào của máy cắt. Đầu ra của bộ ngắt mạch được kết nối với đường trung tính. Các mối nối cần phải được thực hiện cẩn thận và chắc chắn, tránh tình trạng lỏng lẻo.
- bước chân 4: Lắp cầu dao vào tủ điện hoặc hộp âm tường.
- Bước 5: Kiểm tra cầu dao, bật nguồn và quan sát xem cầu dao có đóng bình thường không.
Lưu ý: Trong quá trình đấu nối máy cắt 1 pha 2 cực, cực và đường dây dễ bị nhầm lẫn. Nếu bạn không hiểu cách thức hoạt động của cầu dao, bạn nên liên hệ với kỹ sư điện để đảm bảo kết nối thích hợp và an toàn.
Xem thêm: Hướng dẫn lắp đặt máy cắt 1 pha và 2 cực 1 pha
Các câu hỏi thường gặp về máy cắt một pha hai cực
Câu 1: Cầu dao 1 pha 2 cực thường được lắp đặt ở đâu?
hồi đáp: MCB 2 cực thường có kích thước nhỏ gọn nên có thể lắp đặt ở mọi nơi như tủ điện hay hộp âm tường.
Câu 2: Máy cắt 1 pha 2 cực thường mang dòng điện bao nhiêu?
hồi đáp: CB 2 cực có nhiều dải dòng điện khác nhau tùy theo nhu cầu sử dụng, nhưng thường có định mức dòng điện từ 15A đến 60A.
Trên đây là tổng hợp thông tin về aptomat một pha hai cực, một thiết bị thường thấy trong các tủ điện gia dụng. Hy vọng bạn hài lòng với những kiến thức chúng tôi đã cung cấp. Để tìm hiểu về các loại aptomat khác, vui lòng theo dõi: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
