ACB là gì? Cấu tạo và nguyên lý hoạt động máy cắt không khí ACB

Hệ thống điện là sự kết hợp của nhiều thiết bị, linh kiện điện tử được thiết kế thông minh, mang lại hiệu quả sử dụng điện năng cao. Mạch điện hoạt động an toàn nhờ có cầu dao và bảo vệ dòng điện khỏi sự cố. ACB là một trong những thiết bị được sử dụng nhiều nhất trong các mạch điện dân dụng và xây dựng.

Máy cắt không khí là gì?

Máy cắt không khí hay còn gọi là ACB (Air Circuit Breaker) là thiết bị dùng để đóng cắt, bảo vệ chống quá tải, ngắn mạch. Cầu dao ACB có cấu tạo phức tạp về mặt kết cấu nhưng lại đơn giản về mặt công nghệ, giá thành thấp hơn VCB nhưng có kích thước lớn hơn.

Máy cắt không khí ACB

Máy cắt không khí ACB có chức năng và ưu điểm gì?

Vậy chức năng hoạt động và phạm vi bảo vệ của cầu dao ACB là gì?

• Cầu dao ACB bảo vệ dòng điện trong lưới điện dân dụng, lắp đặt trong nhà để bảo vệ các thiết bị điện.
• ACB được sử dụng làm cầu dao chính cho đường dây ngoài trời, tạo sự an toàn cho người tiêu dùng điện.
• ACB có khả năng xử lý sự cố nhanh chóng, hoạt động ổn định, linh hoạt cho mọi hệ thống lưới điện. Dễ dàng cài đặt, tương thích với nhiều hệ thống và mức công suất thiết bị khác nhau.
• Độ bền của máy cắt không khí ACB khá cao, chống rỉ sét hiệu quả, thiết kế nhỏ gọn với tiêu chuẩn chất lượng nghiêm ngặt, đảm bảo an toàn cho hệ thống lưới điện.

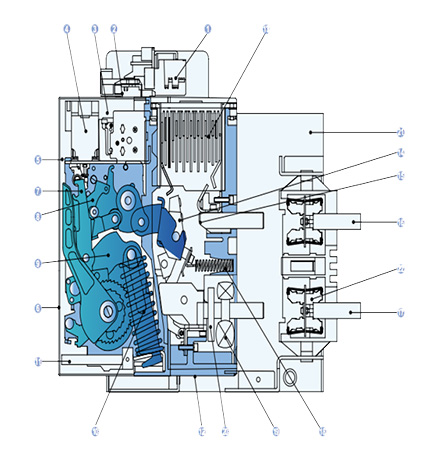

Cấu tạo bên trong máy cắt khí ACB:

Cấu tạo bên trong máy cắt khí ACB

Ghi chú:

1. Thiết bị đầu cuối kết nối mạch điều khiển

2.Kết nối mạch điều khiển

3. Công tắc phụ

4. Máy cắt song song, cuộn dây đóng

5. Rơle ngắt máy – điện tử

6. Bìa trước

7. Cơ cấu kết thúc

8. Cơ chế giải phóng

9. Cấu trúc sạc

10.Mùa xuân khép lại

11. Cơ chế kéo ra

12. Căn cứ cách ly

13. Buồng chữa cháy hồ quang

14. Tiếp xúc động chính

15. Liên hệ cố định chính

16. Hướng dẫn bên dây

17. Hướng dẫn tải bên

18. Lò xo liên hệ

19. Máy biến dòng điện

20. Cuộn dây cảm biến hiện tại

21. Lưới bảo vệ

22. Mạch kết nối

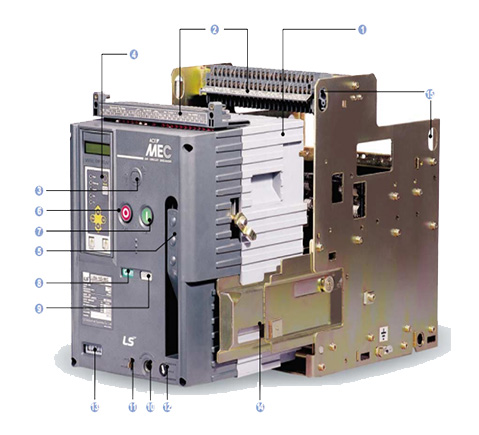

Cấu tạo bên ngoài máy cắt khí ACB:

Cấu tạo bên ngoài máy cắt khí ACB

Ghi chú:

1. Buồng dập hồ quang

2.Kết nối mạch điều khiển

3. Khóa

4. Rơle tắt máy

5.Cần nạp tiền

Nút 6.Bật

7. Nút tắt

8. Hiển thị bật/tắt

9. Bộ hiển thị sạc

10. Hư hỏng cơ cấu kéo

11. Móc khóa

12. Bộ hiển thị vị trí

13.Bộ đếm

14. Cánh tay mở rộng

15. Vị trí lỗ cố định

Phân loại máy cắt ACB

Hiện nay trên thị trường có 4 loại máy cắt không khí ACB khác nhau, bao gồm:

– Cầu dao ACB được thiết kế để ngắt mạch bằng máy hơi hoặc máy nổ chéo ACB.

– Cầu dao ACB có cầu dao quạt gió

– Máy cắt ACB loại thổi từ

– Cầu dao ACB có cầu dao Air Chute

Lưu ý khi chọn mua và sử dụng máy cắt khí ACB hiệu quả

Ứng dụng của máy cắt không khí rất lớn, tích hợp bảo vệ mạch điện an toàn, giảm thiểu thiệt hại cho người sử dụng. Việc lựa chọn máy cắt khí ACB phù hợp sẽ giúp nâng cao hiệu quả vận hành. Một số điều cần lưu ý khi mua cầu dao ACB cho mạch điện:

• ACB được sử dụng cho lưới điện hạ thế, nguồn điện hoặc phụ tải có dòng điện lớn hơn 400A. Đối với tải có dòng điện nhỏ hơn 400A nên chọn cầu dao MCCB.
• Lựa chọn cầu dao ACB theo các chỉ số phù hợp với mạch điện, để đảm bảo hiệu quả vận hành tốt nhất và bảo vệ thiết bị tối ưu khỏi các sự cố. Người dùng cần chú ý đến các chỉ số cường độ dòng điện và điện áp định mức để xác định giá trị tối ưu cho ACB bảo vệ mạch điện.
• Hãy lựa chọn cầu dao ACB chính hãng, có nguồn gốc rõ ràng để đảm bảo chức năng, độ bền và hiệu suất hoạt động của thiết bị trong mạch. Đồng thời, thiết bị ACB chính hãng sẽ có chính sách bảo hành và hỗ trợ kỹ thuật khi xảy ra lỗi.
