3 cách nối dây điện chữ T phổ biến và đơn giản

Chu Văn An

Ngoài đầu nối nhánh, đầu nối chữ T được sử dụng phổ biến trong nhiều hệ thống điện dân dụng và công nghiệp. Dưới đây là 3 cách nối dây chữ T đơn giản nhất mà bạn có thể tự làm.

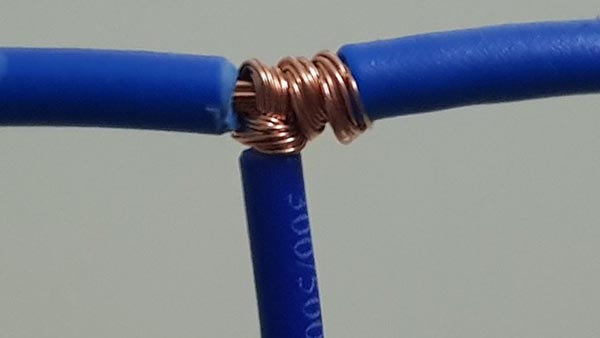

Dây hình chữ T là gì?

Dây chữ T (hay còn gọi là dây nhánh) là kỹ thuật nối dài hoặc tách dây nhánh khỏi dây chính đang sử dụng. Phương pháp nối dây điện này cho phép nhiều thiết bị điện được kết nối với một nguồn điện chính hoặc phân phối nguồn điện chính đến các khu vực tiêu thụ điện khác nhau.

Đây là một trong ba phương thức đấu nối dây phổ biến trong lưới điện Việt Nam. Ưu điểm nổi bật của nó là không cần cắt dây chính mà vẫn có thể mở rộng hệ thống dây. Điều này giúp tiết kiệm không gian lắp đặt và tối ưu hóa sơ đồ điện cho dự án của bạn. Tuy nhiên, cần đảm bảo rằng điểm nối chữ T được kết nối chính xác để ngăn ngừa đoản mạch, rò rỉ, mất năng lượng và các vấn đề khác có thể xảy ra.

Khi nào nên sử dụng dây thanh chữ T?

Khớp chữ T thường được sử dụng trong các trường hợp sau:

• Tách đường nhánh khỏi đường dây điện chính hiện có: Ví dụ: khi cần lắp thêm ổ cắm hoặc công tắc, bạn có thể sử dụng kết nối nhánh để lấy điện đến các thiết bị đó từ hệ thống dây điện chính trong nhà mà không cần phải kéo dây nguồn mới.
• Kết nối nhiều thiết bị với một nguồn: Bạn cũng có thể kết nối nhiều đường dây nhánh từ một đường dây chính nếu bạn muốn kết nối nhiều thiết bị với cùng một nguồn điện để tiết kiệm nguồn cung cấp.

Ưu điểm của dây hình chữ T:

• Tiết kiệm chi phí đầu tư: Chỉ cần có 1 đường dây chính chịu tải, bạn có thể tạo nhiều đường nhánh mà không cần phải kéo đường dây mới từ hộp cầu dao cho từng thiết bị.
• Tiết kiệm thời gian: Tạo kết nối nhánh dễ dàng và nhanh hơn so với việc chạy các dòng mới.
• Dễ dàng mở rộng hệ thống của bạn: Kỹ thuật kết nối này không quá phức tạp, nhất là khi sử dụng thêm các phụ kiện chuyên dụng. Ngoài ra, bạn có thể linh hoạt mở rộng hệ thống khi cần thiết.
• Đảm bảo hiệu suất truyền tải: Khớp chữ T cung cấp kết nối an toàn giúp dòng điện ổn định và hạn chế tai nạn điện.
• Bảo trì dễ dàng: Nếu đường nhánh có vấn đề thì chỉ cần sửa chữa tại ngã ba chữ T mà không cần thay thế toàn bộ đường dây.

Ba phương pháp kết nối phổ biến nhất cho cáp hình chữ T

Có ba cách thường được sử dụng để nối dây hình chữ T: nối dây truyền thống, nối dây bằng đầu nối và nối dây bằng vòng kéo.

Đi dây hình chữ T truyền thống

Đầu nối nhánh có sẵn cho cáp đơn lõi và đa lõi. Trước khi thực hiện việc này, bạn cần loại bỏ lớp cách điện ở hai đầu dây nhánh. Đối với dây chính, bóc bỏ khoảng 5-6cm lớp cách điện nơi đặt nhánh 1.

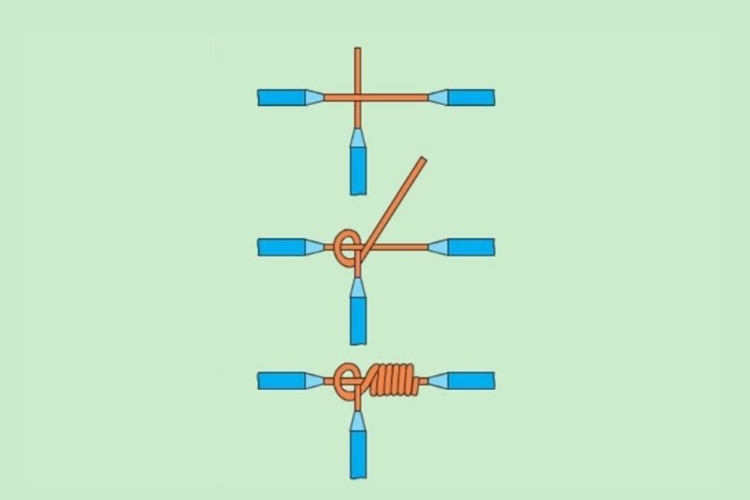

Cách nối dây chữ T với dây 1 lõi:

• Bước một: Đặt đầu dây nhánh vào giữa dây dẫn chính theo hình dấu cộng và xoắn dây nhánh theo hướng ngược lại từ sau ra trước.
• Bước 2: Quấn dây nhánh lại quanh lõi dây chính 6-7 lần. Dùng kìm siết chặt các mối nối.
• Bước 3: Kiểm tra các kết nối lần cuối và bọc lớp cách điện bằng băng keo đen.

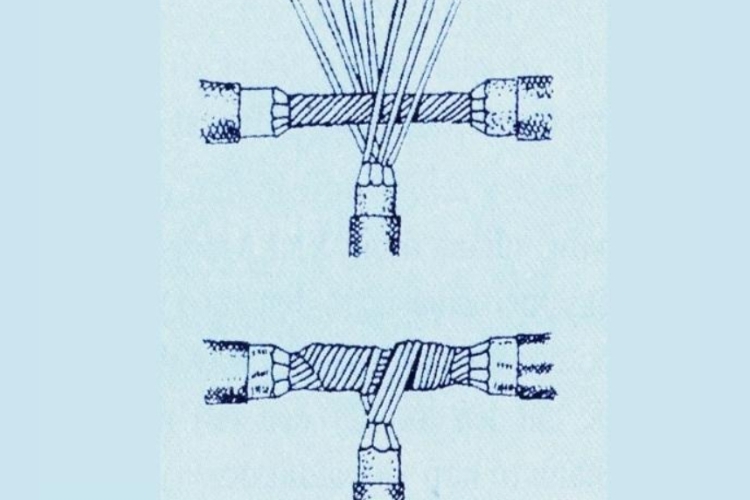

Cách nối dây chữ T và dây nhiều sợi:

• Bước một: Chia lõi dây dẫn của đường nhánh thành 2 phần bằng nhau và đặt lõi của đường dây chính vào giữa 2 phần này.
• Bước 2: Vặn từng đoạn dây nhánh vào dây chính theo hướng ngược nhau. Bạn có thể dùng kéo cắt bỏ phần lõi thừa.
• Bước 3: Kiểm tra độ bền của kết nối trước khi quấn nó bằng băng keo điện.

Ưu điểm của phương pháp này là không cần thêm phụ kiện trong quá trình kết nối. Tuy nhiên, việc kết nối mất nhiều thời gian hơn và đòi hỏi công nghệ cao hơn.

Xem Thêm: Hướng Dẫn Chi Tiết Cách Nối Dây Bóng Đèn

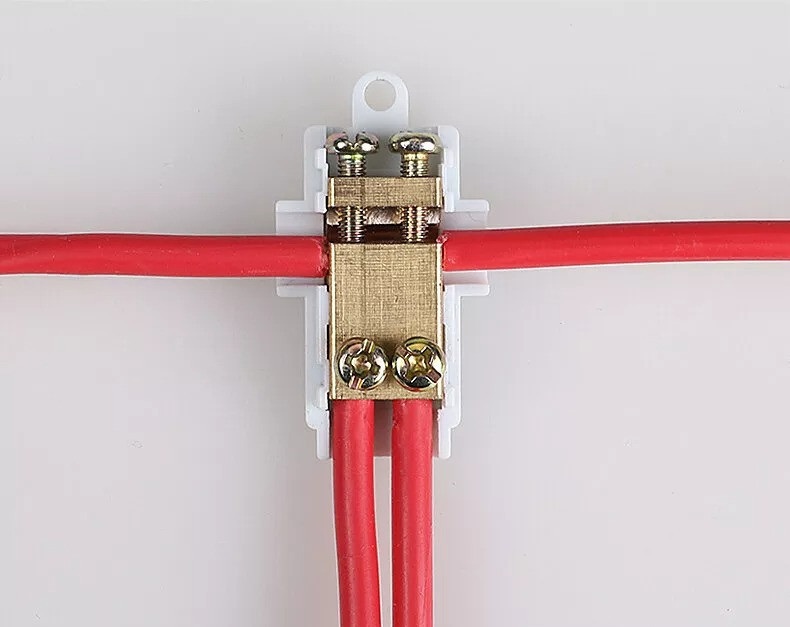

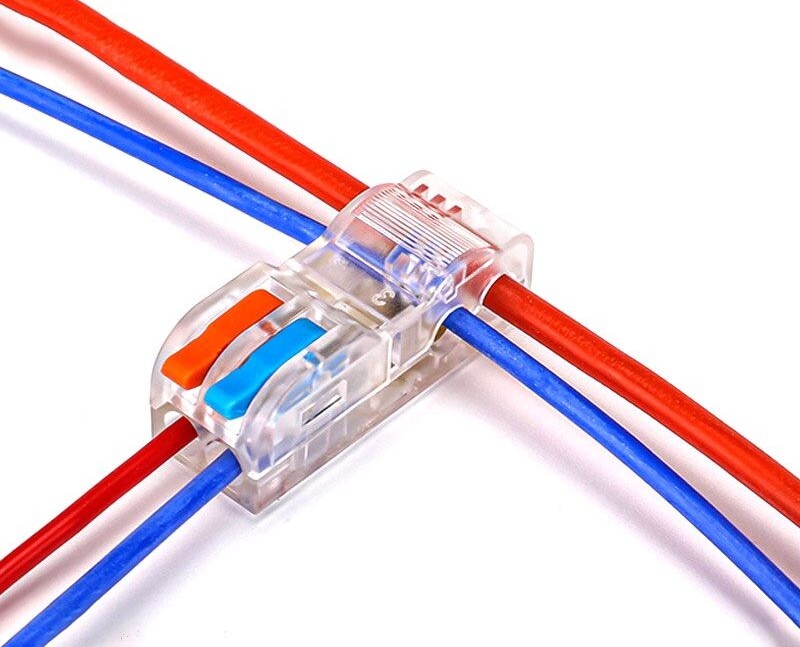

Cách kết nối cáp hình chữ T với đầu nối

Đầu nối hình chữ T thường được sử dụng để kết nối nhiều thiết bị điện (như đèn, quạt, điều hòa, máy tính…) vào cùng một đường dây điện. Bộ phận lắp ráp này được thiết kế để đơn giản hóa quy trình nối dây điện, loại bỏ nhu cầu tuốt dây quá phức tạp hoặc kết nối xoắn tiêu chuẩn, khiến nó phù hợp với những người thiếu kinh nghiệm. Ngoài ra, việc sử dụng đầu nối cũng đảm bảo độ dẫn điện và cách điện đáng tin cậy hơn ở điểm kết nối do không sử dụng băng cách điện. Đặc biệt, dây nguồn có thể dễ dàng tháo ra khi không cần thiết nữa.

Quá trình thực hiện bao gồm các bước sau:

• Bước một: Chuẩn bị đầu nối hình chữ T phù hợp với mặt cắt dây. Tiếp theo, mở nắp và dùng tuốc nơ vít để nới lỏng các ốc vít.
• Bước 2: Luồn dây chính vào lỗ ở giữa đầu nối. Đối với dây nhánh, bạn cần lột một đoạn nhỏ của áo khoác ở một đầu dây và luồn qua đầu kia. Một số loại đầu nối có thể được kẹp trực tiếp và không cần tháo rời.
• Bước 3: Siết chặt các vít để cố định lại kết nối. Nếu là loại kẹp thì chỉ cần dùng kìm bóp nhẹ là được.
• Bước 4: Đóng nắp đầu nối và kiểm tra tính liên tục của dây.

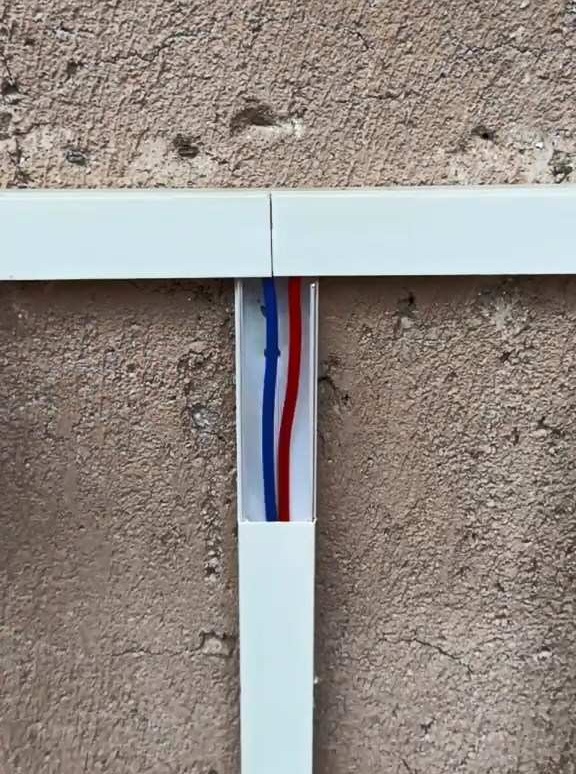

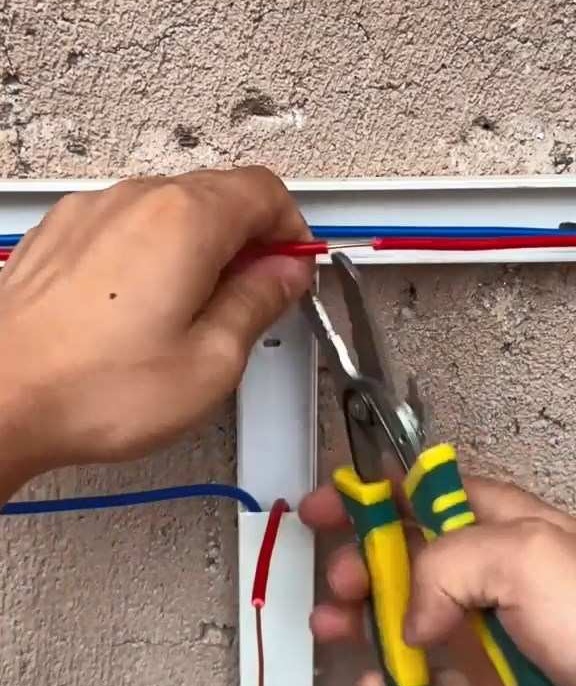

Cách sử dụng giá đỡ để nối dây hình chữ T

Phương pháp này phù hợp với dây điện cố định trong nhà và thường phù hợp với dây lõi cứng.

Về cơ bản, kỹ thuật kết nối tương tự như kết nối dây T truyền thống dành cho dây 1 dây được mô tả ở trên. Điểm khác biệt là bạn cần thêm một hệ thống hỗ trợ hình chữ T cố định vào tường hoặc sàn.

Sau khi kết nối hình chữ T hoàn tất, hãy đóng nắp ván ép để tăng cường bảo vệ kết nối.

Đọc thêm: Cách nối dây vào ổ cắm đạt tiêu chuẩn kỹ thuật

Cẩn thận khi kết nối dây chữ T

Để đảm bảo hiệu suất truyền tải và an toàn điện, hệ thống dây hình chữ T phải đảm bảo:

• Việc xác định chính xác cách kết nối một chữ T cụ thể với từng lưới tương ứng với các công cụ và kỹ thuật kết nối khác nhau.
• Các đường dây chính và đường nhánh cần có mặt cắt phù hợp để đảm bảo tính đồng nhất và tạo điều kiện thuận lợi cho dòng điện chạy qua.
• Nắm vững quy trình nối dây hình chữ T trước khi bắt đầu.
• Đảm bảo kết nối được an toàn. Nếu sử dụng đầu nối thì hãy chọn loại phù hợp với dây mà bạn muốn kết nối.
• Khi nối bằng phương pháp truyền thống, các mối nối cần được bọc cẩn thận bằng băng keo cách điện.
• Tuân thủ các quy tắc an toàn điện khi nối dây điện. Luôn kiểm tra tính liên tục trước khi sử dụng khớp nối chữ T.

Một số câu hỏi về cách nối đường chữ T

Câu hỏi 1: Nối dây hình chữ T có an toàn không?

hồi đáp: có. Khớp chữ T đáp ứng đầy đủ các yêu cầu về an toàn nếu tuân thủ quy trình nối tiêu chuẩn và sử dụng thiết bị chất lượng. Không chỉ các điểm nối chữ T mà bất kỳ loại kết nối nào bị xoắn không đúng cách hoặc cách điện kém đều có khả năng bị điện giật hoặc cháy.

Câu 2: Ngã ba chữ T có làm giảm dòng điện trên đường dây chính không?

hồi đáp: Nếu dây nguồn chính đáp ứng tổng công suất của các thiết bị chính trong hệ thống, việc phân nhánh dây nguồn bằng khớp nối chữ T sẽ không làm giảm dòng điện trong dây chính. Tuy nhiên, nếu kết nối không chắc chắn có thể làm tăng điện trở, khiến điện áp đường dây sụt giảm, ảnh hưởng đến hoạt động của tất cả các thiết bị sử dụng chung nguồn điện.

Câu 3: Tất cả các loại cáp đều có thể dùng để nối dây chữ T phải không?

hồi đáp: Chính xác. Nhưng việc thực hiện có thể khác nhau giữa các loại dây khác nhau. Bạn có thể theo dõi quy trình đấu dây hình chữ T cho dây 1 lõi và dây nhiều sợi ở trên để biết chi tiết. Nếu không biết nhiều về công nghệ điện thì nên sử dụng đầu nối sẽ an toàn và tiện lợi hơn.

Câu 4. Cách nối dây hình chữ T truyền thống hay dùng đầu nối hiệu quả hơn?

Trả lời: Cả hai phương pháp đều có ưu nhược điểm riêng, cụ thể:

Phương pháp kết nối thủ công:

• Thuận lợi: Tiết kiệm vật liệu và không cần mua thêm đầu nối.
• thiếu sót: Đòi hỏi kỹ thuật kết nối phức tạp, tốn nhiều thời gian hơn và tiềm ẩn nhiều rủi ro về an toàn điện nếu không tuân thủ đúng.

Sử dụng các đầu nối:

• Thuận lợi: Đơn giản, nhanh chóng, thậm chí phù hợp với cả những người chưa có kinh nghiệm. Tính dẫn điện và cách nhiệt tốt, tính thẩm mỹ cao.
• thiếu sót: Áp dụng phí bổ sung.

Tùy thuộc vào yêu cầu hệ thống, ngân sách và kiến ​​thức về kỹ thuật điện của bạn, bạn có thể chọn phương pháp nối dây chữ T phù hợp.
